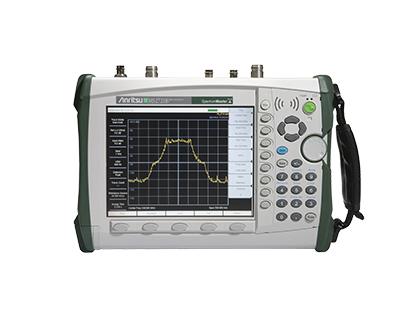

MS2721B

手持式频谱分析仪

MS2721B
此产品已停产 替换型号: MS2720T
Overview

台式频谱分析仪的特性和带宽,手持式频谱分析仪的轻便!


MS2721B 手持式频谱分析仪的设计宗旨是对无线 LAN 和蜂窝式信号中的新生波执行高度精准的分析,这些信号包括 802.11a、3G、超宽带、WiMAX 信号和内科患者无线监控系统所产信号。 MS2721B 非常适于执行 AM 和 FM 广播验证,因为其宽广的动态范围和低相噪特性使得对模拟和 IBOC 信号的测量变得极为简便,无需外部载波陷波器。  MS2721B 频谱分析仪体积小、易于携带且使用简便,其无与伦比的测量能力能够测量的频率范围最高达 7.1 GHz。 重量不到 7 磅,无论是在工程师室内工作台上还在野外现场,都具有相同的性能表现。

使用内置扬声器或通用型 2.5 mm 3 线耳麦(如使用多部手机时),可对解调信号进行监控。

MS2721B 频谱分析仪具有较低的相噪,其典型值是 -100 dBc/Hz(10 kHz 偏差);同类产品中最好的 DANL 指标,其典型值是 -163 dBm (1 Hz RBW),分辨率带宽 (RBW) 范围是 1 Hz ~ 3 MHz,视频带宽 (VBW) 范围是 1 Hz ~ 3 MHz。 该频谱分析仪同时还拥有同类产品中最快的扫描速度。 它能够在保证精准测量结果的同时自动设置尽可能快的扫描速度。

内部存储器可存储 1000 多个测试仪器设置。 使用小型闪存模块或大小为 32 GB 的 USB 闪存驱动器可存储几乎不限数量的迹线和设置。 测量结果可直接存储于小型闪存模块内或 USB 闪存驱动器内。 大小为 512 MB 的模块能够存储 20,000 多项频谱分析仪测量结果。 采用以太网 10/100 Base-T 连接的远程编程通过 SCPI 编程予以提供。 以太网连接使得用户可以借助附随产品提供的 Anritsu 远程访问软件对仪器进行远程操作,方便性极大提高。 用户也可通过以太网或 USB 连接上传和下载测量结果与设置。

此外还新增了准峰值检测功能以及 CISPR 分辨率带宽。
多语言用户界面(英语、中文、法语、德语、日语、西班牙语、韩语和意大利语)

  • 手持操作、电池供电设计
  • RBW: 1 Hz ~ 3 MHz(以 1-3 的顺序),VBW: 1 Hz ~ 3 MHz(以 1-3 的顺序)
  • 正常、最大保持、最小保持、用户自定义迹线平均功能
  • 6 个标记加 6 个 delta 标记,或者选择一个标记与 6 个 delta 标记
  • 多区段上下界限线
应用

简便的操作程序、高灵敏度、优异的可重复性和独特的性能表现使得 MS2721B 能够简化无线系统的测量,便于轻松验证系统的符合性。 典型应用包括:


  • 发射器频谱分析 - 占用的带宽、信道功率、相邻信道功率比和调制
  • 接收的信号分析 - 带内干扰与带外伪信号和频谱遮罩的位置与识别
  • 信号强度映射 - 确定天线、基站和转发器的最合适位置
  • 3G 信号现场分析 – 极快的扫描快速、可现场更换的电池、智能测量以及日光下可见的显示屏使得 MS2721B 成为工程师们在恶劣工作环境下的最佳选择
  • AM & FM 模拟与 IBOC 广播验证测量
  • 多种不同情况下的干扰缓解,包括医院中对患者使用的无线遥测
  • DVB-T/H 和 ISDB-T 制式的数字视频测试
选件
 选件  描述  选件分类编号
 选件 9 射频 &  解调硬件  MS2721B-009
 选件 19  高精准度功率计(不包括 PSN50 传感器)  MS2721B-019
 选件 20  跟踪信号发生器   MS2721B-020
 选件 25  干扰分析 - 通过可辨音和 RSSI(接收信号强度指示)提供频谱图显示和信号强度信息  MS2721B-025
 选件 27  信道扫描仪 - 增设了同时选择多达 20 条信道或信号进行监控的功能(非常适用于干扰缓解)  MS2721B-027
 选件 31 GPS(包括 GPS 天线)  MS2721B-031
 选件 33  cdmaOne / CDMA2000 1X 空中下载 (OTA) 测量选件(需要选件 009)  MS2721B-033
 选件 34  CDMA2000 1xEV-DO 空中下载 (OTA) 测量选件(需要选件 009)   MS2721B-034
 选件 35  W-CDMA/HSDPA OTA (需要选件 009)  MS2721B-035
 选件 37  移动 WiMAX,空中下载选件(需要选件 009)  MS2721B-037
 选件 38  TD-SCDMA / HSDPA (OTA) 空中下载选件(需要选件 009)  MS2721B-038
 选件 40  GSM/GPRS/EDGE 射频测量选件(需要选件 009)  MS2721B-040
 选件 41  GSM/GPRS/EDGE 解调选件(需要选件 009)  MS2721B-041
 选件 42  cdmaOne / CDMA 2000 1X 射频测量选件(需要选件 009)   MS2721B-042
 选件 43  cdmaOne / CDMA2000 1X 解调器选件(需要选件 009)  MS2721B-043
 选件 44  W-CDMA/HSDPA 射频测量选件(需要选件 009)  MS2721B-044
 选件 45  W-CDMA 解调器选件(需要选件 009)   MS2721B-045
 选件 46  固定 WiMAX 射频测量选件(需要选件 009)  MS2721B-046
 选件 47  固定 WiMAX 解调选件(需要选件 009)  MS2721B-047

 选件 60

 TD-SCDMA / HSDPA 射频测量选件(需要选件 009)  MS2721B-060

 选件 61

 TD-SCDMA 解调器选件(需要选件 009)  MS2721B-061

 选件 62

 CDMA2000 1xEV-DO 射频测量选件(需要选件 009)  MS2721B-062

 选件 63

 CDMA2000 1xEV-DO 解调器选件(需要选件 009)  MS2721B-063

 选件 65

 W-CDMA/HSDPA 解调器选件(需要选件 009)

MS2721B-065

 选件 66

 移动 WiMAX 解调选件(需要选件 009)   MS2721B-066

 选件 67

 移动 WiMAX 解调选件(需要选件 009)  MS2721B-067

 选件 541

 LTE RF 测量选件(需要选件 009)   MS2721B-0541

 选件 542

 LTE 调制测量选件测量选件(需要选件 009)   MS2721B-0542

选件 546

 LTE 空中下载 (OTA) 测量测量选件(需要选件 009)   MS2721B-0546
