 BERTWave MP2100A

BERTWave

MP2100A
此产品已停产 替换型号: MP2100B
Overview
  • 一体化比特误码率测试仪和眼图/脉冲示波器

  • 高速远程测试

  • 支持电接口和光接口

  • 高速眼图模板测试

  • 操作简便、内置闪盘,环保

  • 一体化装置,支持抖动、眼图测量

  • 支持所有 WDP (波形色散损耗)测量

  • 同步采样功能和理想均衡器/加重计算,带眼图显示

  • 同步眼图模、眼图模板测试和抖动测量

MP2100A 是一种一体化比特误码率测试仪和眼图/脉冲示波器测试解决方案,用于测量光学通信系统中的光有源器件。
为了满足光有源器件生产线上的快速测量需求,相对于传统的误码仪,采用MP2100A远程命令测量能减少 90%的测量选通时间,且眼图/脉冲示波器功能将测量选通采集速度提高300%。 另外,由于采用了同步误码测量和眼图/脉冲示波器分析,测量时间大大缩短。

MX210001A 抖动分析软件具有新型高速抖动测量功能,支持各种一体化测量,如同步抖动分析、眼图测量和眼图模板测量。 另外,高速采样缩短了测量时间,提高了测量效率。 将 MX210001A 与 MATLAB® 相结合,可支持 WDP、TWDP 和 dWDP 测量,用于评估特定信号的波形色散。

将 MX210002A 传输分析软件添加到 BERTWave,可支持 Tx 分析(S21 增益、相位),以及使用均衡器、滤波器的波形模拟(反嵌)和加重操作;同步波形采样和模拟支持同步眼图模式测量和眼图模板测量。 另外,将追踪功能结合到 MX210001A 软件可进行同步波形抖动测量。MATLAB® 是 MathWorks Inc. 的商标。







请看以下对比。

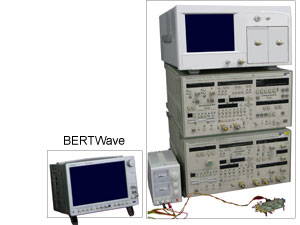

一体式 PPG、ED、范围和光学 IF 具有令人非常节省空间的紧凑结构







>>>单击此处可获得有关支持 BER 测量的 BERTWAVE PE 的详细信息。


>>>单击此处可获得有关支持“眼图/脉冲范围”测量的 BERTWAVE SS 的详细信息。



BERTS

 比特速率 使用 MP2100A/MP2101A-090 不使用 MP2100A/MP2101A-090

 PPG、ED Common;
 比特速率范围可变(步进 1 kb/s)
    8 Gb/s 到 12.5 Gb/s

 1/N 比特速率操作范围
    N=2:4 Gb/s 到 6.25 Gb/s
    N=4:2 Gb/s 到 3.125 Gb/s
    N=8:1 Gb/s 到 1.5625 Gb/s
    N=16:500 Mb/s 到 781.25 Mb/s
    N=32:250 Mb/s 到 390.625 Mb/s
    N=64:125 Mb/s 到 195.312 Mb/s

 PPG;
 比特速率范围可变(步进 1 kb/s)
    8.5 Gb/s 到 11.32 Gb/s

 1/N 比特速率操作范围
    N=2:4.25 Gb/s 到 5.66 Gb/s
    N=4:2.125 Gb/s 到 2.83 Gb/s
    N=8:1.0625 Gb/s 到 1.415 Gb/s
    N=16:531.25 Mb/s 到 701.5 Mb/s
    N=32:265.625 Mb/s 到 353.75 Mb/s
    N=64:132.813 Mb/s 到 176.875 Mb/s

 ED;
 比特速率范围可变(步进 1 kb/s)
    8.5 Gb/s 到 11.32 Gb/s
    4.25 Gb/s 到 5.66 Gb/s

 测试模式   PRBS: 27-1, 29-1, 215-1, 223-1, 231-1(反转 ON/OFF),
 用户数据:1.3 Mb 可编程(样本模式文件如 CJPAT 等)
 输出电力  Data, Xdata
    幅度  0.1 Vp-p 到 0.8 Vp-p
 输入电口  Data, Xdata(选件 001),
 Data(选件 003)
    幅度  0.1 Vp-p 到 0.8 Vp-p
 O/E 输入(选件 003)  光口
    波长范围  750 nm 到 1650 nm
 XFP 槽(选件 050)   XFP 槽
 SFP+ 槽(选件 051)   SFP+ 槽



眼图/脉冲示波器

 带宽 (-3 dB)  DC 到 20 GHz(最小),DC 到 25 GHz(典型)
 显示   眼图模式,脉冲模式
 测量功能  统计学 (NRZ),柱状图,眼图模板相符性
 采样速度  100 K 样本/秒,典型
 O/E 输入(选件 003)  光口
    波长范围  750 nm 到 1650 nm
 时钟恢复(选件 055)  0.1 GHz 到 2.7 GHz,8.5 GHz 到 12.5 GHz



MX210001A 抖动分析软件

 运行条件  仅当安装在具有正确许可证信息的 MP2100A/MP2102A 中时才可运行
 安装程序使用 V3.00.00 或更高版本
 其它使用条件符合 MP2100A 系列
 WDP 在 MATLAB R2010b SP1 下运行
 测量算法  柱状图模式,图案搜索模式
    柱状图模式
       测量项目  TJ (1.0E-12)、TJ(用户定义)、RJ (d-d)、DJ (d-d)、DDPWS、J2 抖动分析、J9 抖动分析,
 眼图张开度
    图案搜索模式
       测量项目  TJ (1.0e-12)、TJ(用户定义)、RJ (d-d)、RJ (rms)、DJ (d-d)、PJ (p-p)、DDJ (p-p)、DCD、ISI (p-p)、
 眼图张开度、J2 抖动分析、J9 抖动分析、DDPWS、PJ 频率
    WDP 测量  要求安装 MathWorks 出品的 MATLAB 2010b
       测量项目  WDP, dWDP, TWDP, dTWDP, WDPc, dWDPc, TWDPc, dWDPc



MX210002A 传输分析软件

 运行条件  仅当安装在具有正确许可证信息的 MP2100A 中时才可运行
 安装程序使用 V3.00.00 或更高版本
 其它使用条件与 MP2100A 系列相同
 测量模式  传输分析,波形评估
    传输分析
       测量项目  增益曲线图、相位曲线图、组延迟曲线图
 (相位曲线图和组延迟曲线图切换显示)
    波形评估
       均衡器设置  计算时选择反射器、非反射器
       加重格式  2Post/1Pre, 3Post, 1Post/1Pre, 2Post, 1Post
       设备特点  读取 S2P 文件
       抖动分析  在 MX210001A 显示估算的波形计算结果
 (MX210001A 安装在 MP2100A 中时)
产品线

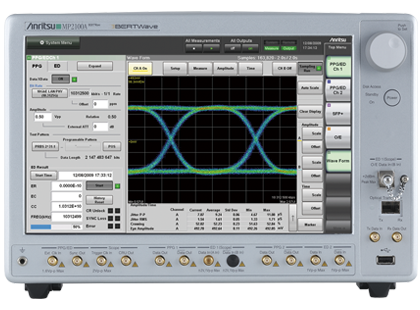

MP2100A BERTWave






MP2100A BERTWave

MP2100A BERTWave 是一种一体化 BERT 和“眼图/脉冲示波器”测量解决方案。 同步 BER 测量和眼图示波器分析可避免耗时的设置工作,从而缩短测量时间。 MP2100A 系列是理想的一体化解决方案,研发和制造均支持。


MP2101A BERTWave PE






MP2101A BERTWave PE

MP2101A BERTWave PE 是只用于 BER 测量的解决方案。 将 BERTWave PE 扩展到 2 通道后消除了复杂的线路改变,实现轻松、高效的同步 TRx 测量。 另外,在一体化设备中同时支持 PPG/ED 串扰测试,缩短了测量时间并减少了设置成本。

>>>有关 MP2101A BERTWave PE 的详细信息,请单击此处。




MP2102A BERTWave SS






MP2102A BERTWave SS

MP2102A BERTWave SS 是高速眼图模式分析的理想解决方案,它使用内置时钟恢复功能对长距离传输设备和无时钟输出装置的光学特性进行评估。 内置时间/幅度测试、柱状图分析和眼图模板/模板余量测试功能使其成为信号质量分析的最佳解决方案。

>>>有关 MP2102A BERTWave SS 的详细信息,请单击此处。




软件


-抖动分析软件-

MX210001A 抖动分析软件具有新型高速抖动测量功能,支持各种一体化测量,如同步抖动分析、眼图模式测量和眼图模板测试测量。
另外,高速采样缩短了测量时间,提高了测量效率。 将 MX210001A 与 MATLAB 相结合,可支持 WDP、TWDP 和 dWDP 测量,用于评估特定信号的波形漂移。

>>>有关 MX210001A 抖动分析软件的详细信息,请单击此处。



-传输分析软件-

将 MX210002A 传输分析软件添加到 BERTWave,可支持 Tx 分析(S21 增益、相位),以及使用均衡器、滤波器的波形模拟(反嵌)和加重操作;同步波形采样和模拟支持同步眼图模式测量和眼图模板测试测量。 另外,将追踪功能结合到 MX210001A 软件可进行同步后仿真波形抖动测量。

>>>有关 MX210002A 传输分析软件的详细信息,请单击此处。
