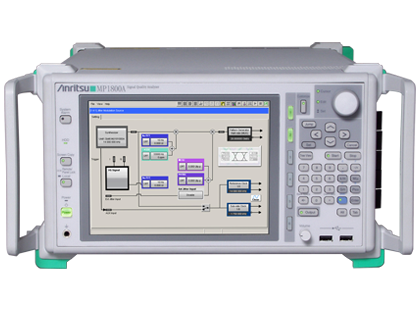

信号质量分析仪 MP1800A

信号质量分析仪

MP1800A
此产品已停产
Overview
  • 误码率测试范围 0.1 Gbit/s 至 32.1 Gbit/s
  • 外接 MUX/DEMUX 时误码率测试范围上限可达 64.2 Gbit/s
  • 高质量 (12 ps 升/降时间) 和低抖动 (8 ps p-p) PPG 波形,最高 3.5 Vp-p
  • 超高灵敏度误码分析仪 (典型值 10 mV)
  • 外接 MP1825B 时 32.1 Gbit/s 四阶加重
  • 同步并行误码率和串扰检测,最多 32 个信道
  • 抖动容限测试最高 32.1 Gbit/s
    • SJ 最高 2000 UI。高调制频率 SJ,250 MHz 时高达 1 UI
    • 双音 SJ、RJ、BUJ、SSC
    • 半周期抖动 (偶数/奇数抖动)
  • PON 突发信号检测和 EDFA 环路测试
  • 灵活的可扩展插入式模块设计
  • 32.1 Gbaud 4PAM/8PAM 发生器和 4PAM 误码率精确测量
  • 1 Tbit/s 下一代高速传输测试 (32G x 32ch)
  • 无源均衡器


产品信息:


信号质量分析仪 MP1800A 是高度可扩展的插入式、模块型误码率测试器 (BERT)。它集成了脉冲码型发生器 (PPG) 模块,可生成业内质量最高、振幅最大的信号,同时集成具有最高输入灵敏度的误码分析仪 (ED) 模块。该平台支持包括突发码型、浴盆抖动和眼图测量在内的信号分析。使用支持设备抖动容限测试的内置抖动调制源可生成各种类型的抖动,例如 SJ、RJ、BUJ、SSC 等等。


MP1800A BERT 支持 0.1 至 32.1 Gbit/s 的宽范围码率,适用于各种应用的信号完整性分析,例如 100 GbE (25Gx4)、OTU-4 (28Gx4)、32G DP-QPSK、CEI-28G、32G FC、Infiniband EDR (26G) 等等。另外,MP1800A 与 MP1821A MUX 和 MP1822A DEMUX 相结合,可支持最高 56 Gbit/s 的误码率 (BER) 测试,从而可轻松升级,进行 CEI-56G-VSR 等下一代应用的开发。

每个 MP1800A 系列 PPG 或 ED 模块的信道数可在 1ch、2ch 或 4ch 中选择,在 32 Gbit/s 下可支持最多 8 个信道的多信道同步。因此,AOC、CFP、CXP、QSFP+ 等等的每个信道可同时测量,实现了串扰和抖动容限评估测试。

SQA 的 PPG 模块可输出最高 3.5 Vp-p 的信号,支持 EA 和 EML 等调制器的评估。除了生成 IEEE 和 ITU-T 突发和辅助信号以评估 E-PON、G-PON 和 10GE-PON 光学模块外,SQA 生成的突发数据和辅助信号可自动设置输出定时,从而缩短评估时间,改进评估质量。

ED 模块具有 10 mV 的高灵敏度,以及 1 秒或更小的高速自动调整 (自动检测阈值水平和相位点),支持低输出振幅设备的精确、有效测量,如 AOC。安装时钟恢复选项可帮助具有不同 Tx 和 Rx 时钟的 SERDES 实现压力抖动容限测试,并在单个模块内实现无时钟设备(例如 AOC)的 BER 测量。

J1621A 和 J1622A 为无源线性均衡器,可用于帮助弥补高频传输线路失真造成的影响。它们可以连接至 ED,以补偿 PCB 轨迹损耗并提高眼图张开度。与高灵敏度 ED MU183040B/MU183041B 结合时,这些均衡器可以实现对低眼图张开度的 PHY 设备进行 BER 和抖动容限测试。

抖动调制器在 250 MHz 抖动频率时可生成最高 1 UI 的宽振幅 SJ,确保接收器抖动容限测试拥有足够的余量。此外,无论是抖动调制为 OFF 还是 0 UI 设置为抖动 ON 时,它都能实现超低的 275 fs rms (额定) 固有抖动,确保在低抖动振幅时也能获得精确的测量结果。另外,除了支持 RJ、BUJ、SSC 和双音 SJ 外,它还支持 CEI-28G 和 100 GbE 等最新标准。Anritsu 的 MP1800A 配有低固有抖动 PPG、四阶加重、高灵敏度 ED、眼图张开度补偿均衡器以及自动测量软件,是抖动容限测试的理想整体解决方案。

MP1800A 与四阶加重 MP1825B 相结合,可生成高速互联标准 最高 32.1 Gbit/s,例如 CEI-28G、32G FC、Infiniband EDR (26G)所需的预加重。由于每一阶可单独更改,可始终确保精确的预加重。将四阶加重 MP1825B 仪作为 MP1800A 的远程射频头,并尽量靠近 DUT 放置,可最大限度地减少因电缆损耗和 ISI 等造成的信号衰减的影响,从而确保 DUT 接口处的最高信号质量。

利用 4 PAM/8 PAM 转换器 MZ1834A/MZ183 时,8AMP1800A 可以配置为生成高速背板和 400 GbE 接口等特征所需的高质量、低 S/N 的 4 PAM 和 8 PAM 数据信号。可以同时测量三个 4 PAM 眼图的误码率。MP1800A 是精确测量 4PAM 信号误码率的理想平台,可使用长期存储可编程码型功能和误差遮蔽功能来滤除不需要的误差。

规格

■ Signal Quality Analyzer MP1800A

  槽位数   6 槽位
  LCD 显示屏   8.4 英寸彩色 TFT,800 × 600 像素
  外设接口   VGA 输出 (SVGA),USB 1.1 (3 个端口)
  远程接口   GPIB [MP1800A-001],LAN (2 个端口)[MP1800A-002]
  尺寸和重量   320 (W) × 177 (H) × 450 (D) mm,≤13 kg (无模块)



■ 28G/32G bit/s PPG MU183020A

  型号   无选项   MU183020A-001
  工作比特率   2.4 Gbit/s 至 28.1 Gbit/s   2.4 Gbit/s 至 32.1 Gbit/s



  型号   MU183020A-012   MU183020A-013   MU183020A-022   MU183020A-023
  输出数量   2 (Data, xData)   2 (Data, xData)   4 (Data1, xData1,
  Data2, xData2)
  4 (Data1, xData1,
  Data2, xData2)
  振幅/输出电平   0.5 Vp-p 至 2.0 Vp-p   0.5 Vp-p 至 3.5 Vp-p   0.5 Vp-p 至 2.0 Vp-p   0.5 Vp-p 至 3.5 Vp-p



■ 28G/32G bit/s 4ch PPG MU183021A

  型号   无选项   MU183021A-001
  工作比特率   2.4 Gbit/s 至 28.1 Gbit/s   2.4 Gbit/s 至 32.1 Gbit/s



  型号   MU183021A-012   MU183021A-013
  输出数量   8 (Data1, xData1, Data2, xData2,
  Data3, xData3, Data4, xData4)
  8 (Data1, xData1, Data2, xData2,
  Data3, xData3, Data4, xData4)
  振幅/输出电平   0.5 Vp-p 至 2.0 Vp-p   0.5 Vp-p 至 3.5 Vp-p



■ 28G/32G bit/s High Sensitivity ED MU183040B

 型号  无选项  MU183040B-001
 工作比特率  2.4 Gbit/s 至 28.1 Gbit/s  2.4 Gbit/s 至 32.1 Gbit/s



 型号  MU183040B-010  MU183040B-020
  输入数量  2 (Data, xData)  4 (Data1, xData1, Data2, xData2)
 输入灵敏度  EyE Amplitude  15 mVp-p (典型值), ≤25 mVp-p
 28.1 Gbit/s, Single-end, PRBS231-1
 15 mVp-p (典型值), ≤25 mVp-p
 28.1 Gbit/s, Single-end, PRBS231-1
 EyE Height  10 mVp-p (典型值)
 28.1 Gbit/s, Single-end, PRBS231-1
 10 mVp-p (典型值)
 28.1 Gbit/s, Single-end, PRBS231-1



 型号.  MU183040B-022  MU183040B-023
 工作比特率  2.4 Gbit/s至28.1 Gbit/s  25.5 Gbit/s至32.1 Gbit/s
 目标环路带宽  Bit-rate/1667, Bit-rate/2578, 可调
 3 MHz 至 17 MHz (1 MHz Step)
 Bit-rate/1667, Bit-rate/2578



■ 28G/32G bit/s High Sensitivity 4ch D MU183041B

 型号  无选项  MU183041B-001
 工作比特率  2.4 Gbit/s 至 28.1 Gbit/s  2.4 Gbit/s 至 32.1 Gbit/s



  型号  MU183041B-010
  输入数量  8 (Data1, xData1, Data2, xData2, Data3, xData3, Data4, xData4)
 输入灵敏度  EyE Amplitude  15 mVp-p (典型值), ≤25 mVp-p
 28.1 Gbit/s, Single-end, PRBS231-1
 15 mVp-p (典型值), ≤25 mVp-p
 28.1 Gbit/s, Single-end, PRBS231-1
 EyE Height  10 mVp-p (典型值)
 28.1 Gbit/s, Single-end, PRBS231-1
 10 mVp-p (典型值)
 28.1 Gbit/s, Single-end, PRBS231-1



 型号.  MU183041B-022  MU183041B-023
 工作比特率  2.4 Gbit/s 至 28.1 Gbit/s  25.5 Gbit/s 至 32.1 Gbit/s
 目标环路带宽  Bit-rate/1667, Bit-rate/2578, 可调
 3 MHz 至 17 MHz (1 MHz Step)
 Bit-rate/1667, Bit-rate/2578



■ 12.5 GHz 4 port Synthesizer MU181000B

  频率范围   0.1 GHz 至 12.5 GHz
  输出数量   4 个端口
  抖动调制功能   可用 (MU18100B-001)



■ Jitter Modulation Source MU181500B

  抖动时钟输出   MU181000A/B 或外部合成器
  频率范围   MU181000A/B 组合: 开
  0.800 001 GHz 至 1.562 500 GHz
  1.600 001 GHz 至 3.125 000 GHz
  3.200 001 GHz 至 6.250 000 GHz
  6.400 001 GHz 至 12.500 000 GHz
  12.800 002 GHz 至 15.000 000 GHz

  MU181000A/B,组合: 关,或外部合成器
  0.8 GHz 至 15 GHz
  内部调制源   SJ, RJ, BUJ, SSC



■ 14 GHz Clock Distributor MU181800B

  频率范围   0.1 GHz 至 14 GHz
  分发数量   5 个端口



■ 14 Gbit/s PPG MU181020B

  工作比特率   0.1 Gbit/s 至 14 Gbit/s (MU181020B-002)



  型号   无选项   MU181020B-011   MU181020B-012   MU181020B-013
  振幅/输出电平   H: 0V, L: -1.0 V   0.25 Vp-p 至 2.5 Vp-p   0.05 Vp-p 至 2.0 Vp-p   0.5 Vp-p 至 3.5 Vp-p



■ 14 Gbit/s MU181040B

  工作比特率   0.1 Gbit/s 至 14 Gbit/s
  输入灵敏度   20 mVp-p (典型值) (14 Gbit/s, PRBS231-1)
  时钟恢复   可用 (MU181040B-020)



■4PAM 转换器 MZ1834A

 输出端口数  2 (Data, xData)
 调制格式  4PAM
 输出信号幅度  0.238 Vp-p 至 0.475 Vp-p (标称值): 带 MU183020A-022 或 MU183021A-012 2V 选件,0 至 3 level
 0.238 Vp-p 至 0.832 Vp-p (标称值): 带 MU183020A-023 或 MU183021A-013 3.5V 选件,0 至 3 level
 输入端口数  4 (Data1, xData1, Data2, xData2)
 输入信号幅度  0.5 Vp-p 至 3.5 Vp-p
 插入损耗  -16 dB (标称值, Data_n 输入到 Data 输出)



■8PAM 转换 MZ1838A

 输出端口数  2 (Data, xData)
 调制格式  8PAM
 输出信号幅度  0.139 Vp-p 至 0.441 Vp-p (标称值): 带 MU183021A-012 2V 选件, 0 至 7 level
 0.139 Vp-p至 0.772 Vp-p (标称值): 带 MU183021A-013 3.5V 选件,0 至 7 level
 输入端口数  6 (Data1,xData1,Data2,xData2,Data3,xData3)
 输入信号幅度  0.5 Vp-p 至 3.5 Vp-p
 插入损耗  Data1: -16 dB,Data2: -24 dB,Data3: -28 dB (标称值,Data_n 输入到 Data 输出)



应用

MP1800A 系列分析仪适用于:

  • 56G/64G bit/s Signal Integrity solution
  • 超高速背板测试解决方案 - 串扰、加重与抖动容限测试
  • 40 Gb/s 光学调制测试解决方案 - I/Q 信号传输测试
  • 100 Gb 以太网设备测试解决方案 - 高质量的测试信号
  • 多种光学模块与高速连接器的生产解决方案 - 低成本与低功耗
  • 无源光网络设备突发数据评估

可用的应用软件包括:

  • 眼图冗余、Q 因子测量、ISI 误码率分析、眼图和浴盆曲线
  • 抖动生成与抖动容限测试
  • SONET/SDH/1GbE/10GbE Pattern Editor
  • PON
