功率计

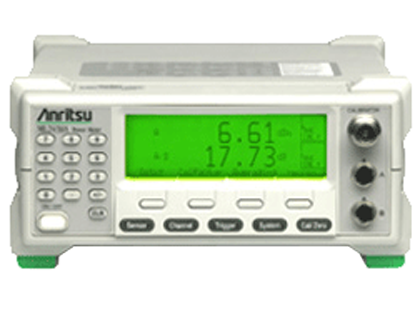

ML2438A
此产品已停产
Overview

ML2437A 功率计集热敏功率计的准确性、二极管功率计的高速以及峰值功率计的显示图形各项优势于一体。 这使得该仪表的采样速率超过 35K/s,只需单个传感器就可实现 90 dB 的动态范围。 该功率计采用图形显示功能作为其标准配置。 其坚固耐用的外壳以及备选高能量 NiMH 电池为现场应用提供了实验室级别的精准性。 ML2438A 具有两个输入端。

  • 测试速度与动态范围
  • 快速热敏传感器
  • 高速 GPIB
  • GPIB 指令模拟
  • 触发控制
  • 突发脉冲特性图显示
  • 功率对时间关系图显示
  • 并行打印机接口
规格

90 dB 动态范围
一般通信行业的 ATE 系统运行所在的动态范围是 60 到 80 dB。 MA247xD 系列的 90 dB 动态范围取代了两个 50 dB 传感器。 此外,这两个传感器也不再需要射频开关。 这样就降低了软件控制的复杂性并进一步加快了测试执行速度。

传感器 EEPROM
所有 MA24xx 系列传感器都配备内置 EEPROM,用以存储数据对频率关系校准因子。 这样功率计就能够自动替换和校正错误读数,从而提高测量的准确性和方便性。

高可靠性
坚固耐用的聚碳酸酩机壳设计能够抵抗仪器跌落所产生的冲击以及适应恶劣的现场环境。 机壳上没有通风口,因此可以有效防水。 此外,为了更好地保护仪器不受外部环境损坏,还可以选用前盖板和软包保护。 功率传感器本身也经加固处理,能够有效适应恶劣的外部环境。

精准度提高
失配不确定性通常是误差的最大来源。 MA24xx 系列功率计在传感器回损方面改善了 5 到 6 dB,从而使失配的不确定性降低了一半。 MA244xD 系列高精准度传感器采用了匹配座,使得回损指标在之前的基础上又改善了 5 到 6 dB - 从而又降低了一半不确定性。

路线损耗校正偏值表
对衰减器、耦合器、电缆、开关以及其他测试设备的真实频率响应提供补偿,从而提高测量的精准度。 因此,除了传统的固定 dB 偏值功能外,ML2430A 系列还能应用衰减对频率关系偏值表。 当在功率传感器连接之前连接有一个新型 1N 系列宽带功率限制器时,该偏值表就会对频率响应作出补偿。 因此,这种组合使得传感器既精准,又能“防止被烧坏”。

软键菜单控制
软键菜单使用户界面变得简便易懂,简化了仪器控制。 数字键盘简化了操作界面。

电池
备选 NiMH “智能”电池电荷密度高,支持一天 8 小时运行时间。 精准地补充电量,<2 小时快速充电循环,消除了 NiCd 电池的记忆效应,进一步增强了该电池技术的便利性。

电压表
ML2430A 系列还支持高速电压测量。 后面板 BNC 可测量电压或作为 V/GHz 输入端,支持自动传感器校准因子校正。
