功率计

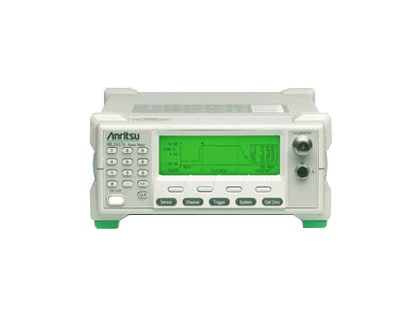

ML2437A
此产品已停产
Overview

ML2437A 功率计集热敏功率计的准确性、二极管功率计的高速以及峰值功率计的显示图形各项优势于一体。 这使得该仪表的采样速率超过 35K/s,只需单个传感器就可实现 90 dB 动态范围。 该功率计采用图形显示功能作为其标准配置。 其坚固耐用的外壳以及备选高能量 NiMH 电池为现场应用提供了实验室级别的精准性。 ML2437A 具有一个输入端。

  • 成本低、高速、精准且灵活
  • 便携、坚固耐用且防水。
  • 备选的 NiMH 电池,一次充电可连续六小时供电
  • 采用配置文件操作模式,以 35k/s 的采样速率测量和传输高达 200 个数据点的高速脉冲突发。
  • ML2430A 系列功率计 99.9% 模拟旧版功率计的指令,同时在 ATE 系统生产率方面做出了改进。 典型的测试系统速度比原来的系统速度提高了 2 到 10 倍。
规格
  • 90 dB 动态范围
    一般通信行业的 ATE 系统运行所在的动态范围是 60 到 80 dB。 MA247xD 系列的 90 dB 动态范围取代了两个 50 dB 传感器。
  • 高可靠性/可在现场随时使用
    坚固耐用的聚碳酸酩机壳设计能够抵抗 恶劣的现场环境且具有防水功能。
  • 精准度提高
    MA24xx 系列功率计在传感器回损方面改善了 5 到 6 dB,从而使失配的不确定性降低了一半。
  • 软键菜单控制
    软键菜单使用户界面变得简便易懂,简化了仪器控制。 数字键盘简化了操作界面。
  • 电池
    备选 NiMH “智能”电池电荷密度高,支持一天 8 小时运行时间。
  • 电压表
    ML2430A 系列还支持高速电压测量。 后面板 BNC 可测量电压或作为 V/GHz 输入端,支持自动传感器校准因子校正。


适于 CW 或现场应用

  • 成本低、高速、精准且灵活
  • 便携、坚固耐用且防水。
  • 备选 NiMH 电池,能够连续六小时供电

高速 GPIB 通信与指令模拟
  • 采用特性图操作模式,以 35k/s 的采样速率测量和传输高达 200 个数据点的高速脉冲突发。
  • ML2430A 系列功率计 99.9% 模拟旧版功率计的指令,改进了 ATE 系统生产率。 典型的测试系统速度比原来的系统速度提高了 2 到 10 倍。

数据采集事件的装备与触发功能
  • 每个读数的触发延迟与样本整合时间受操作员直接控制。
  • 触发源类型包括连续、内部、外部 TTL 以及手动模式。
突发脉冲特性图显示
  • 可对快速信号进行高分辨率随机重复采样。 时域图形显示可对功率范围为–40 dBm 到 +20 dBm 的脉冲信号进行分析。
  • 35 kHz 的采样速率能够生成清晰的手机与 PCS 信号功率特性图,包括 TDMA、PHS、GSM 和 DCS-1800。 使用指针平均值可轻松、重复地测量脉冲最大功率。
  • 在示数模式下以 GPIB 速度(即每秒 >200 个读数)测量 >80 dB 动态范围上的脉冲最大功率。

功率对时间关系图形显示
  • 可采用脉冲功率或 TDMA 信号。 功率对时间关系模式以条形图样式显示。
  • 在维修应用中,功率对时间关系模式能够加快非正常情况下的故障排除,如手机中的间歇性切换或异常功率控制。
  • 帧触发功能使得用户能够测量某个时隙上的平均功率。
