通用功率传感器(平均功率)

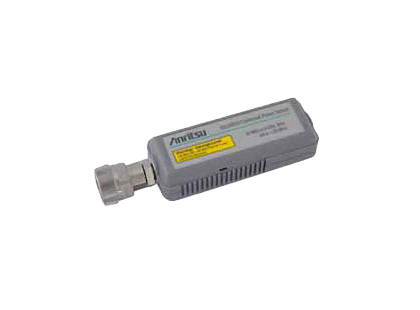

MA248xD 系列
此产品已停产
Overview

MA248xD 系列是动态范围为 80 dB 的真有效值传感器。 可利用这些功率传感器测量 CW、多音信号以及调制射频微波(如 3G、4G 和 OFDM)的平均功率。 该传感器架构由三对二极管组成。经配置,在传感器的整个动态范围内,每对二极管都能在其平方律范围下正常工作。 因此,不管输入信号的调制是何种类型或多大带宽,该传感器都能测量出其真有效值功率。 选件 1 提供了 TDMA 测量功能,可在整个宽广动态范围内对其中一对二极管进行校准,因而使得该传感器成为名副其实的万能传感器。

  • 真有效值检测法可对任何类型信号进行准确的平均功率测量
  • 80 dB 动态范围
  • 选件 1 使得 CW 平均功率测量更加精准(1.8% 线性度)。
  • 10 MHz 到 18 GHz 宽频率动态覆盖范围(具体取决于传感器)
  • 校准因子存储于 EEPROM 中
规格

 通用功率传感器

型号

 MA2481D

 MA2482D

 MA2480/01

频率范围

 10 MHz - 6 GHz

 10 MHz - 18 GHz

在通用功率传感器的基础上增设了 CW 模式,除了 TDMA 和脉冲测量外,还能对 CW 信号执行高度测量。

动态范围 (dBm)

 -60 到 +20

SWR

<1.17;10-150 MHz
<1.12;0.15-2 GHz
<1.22;2-12.4 GHz
<1.25;12.4-18 GHz

上升时间1 (ms)

 <0.004(仅使用选件 1)

传感器线性度

10 MHz ~ 6 GHz
3% -60 到 +20 dBm
6 到 18 GHz
3% -60 到 +20 dBm
3.5% o 到 +20 dBm
(1.8% CW,使用选件 1)

射频接头 2

 N(m)

1. 0.0 dBm,室温。
2. 每台 MA24XX 系列的传感器都配备高精度射频接头和六角联结螺母,可以使用工业标准的扭力扳手进行连接。
