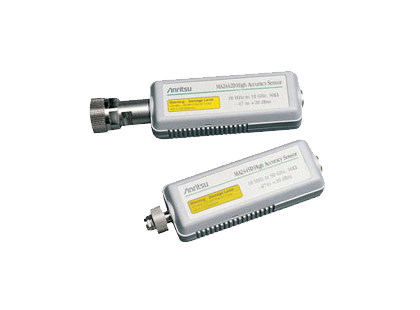

标准二极管传感器 (CW)

MA247xD 系列
此产品已停产
Overview

Anritsu MA247XD 标准二极管传感器可与 ML2430、ML2480 和 ML2490 系列功率计配合使用。 该传感器专为高动态范围、高精准度的 CW 和 TDMA 测量而设计。 这些功率传感器的动态范围为 90 dB 且线性度比普通传感器高 1.8%,使其成为精密测量的最佳选择。 在对 GSM 和使用 GMSK 调制的类似 TDMA 系统执行功率测量时,4 µ秒的上升时间已足够快。

  • 宽动态范围传感器(-70 dBm 到 +20 dBm)
  • 精准的 CW 平均功率测量
  • 10 MHz 到 50 GHz 宽频率覆盖范围(具体取决于传感器)
  • 校准因子存储于 EEPROM 中
规格

标准二极管传感器

型号

 MA2472D

 MA2473D

 MA2474D

 MA2475D

频率范围

10 MHz - 18 GHz

10 MHz - 32 GHz

10 MHz - 40 GHz

10 MHz - 50 GHz

动态范围 (dBm)

-70 到 +20

SWR

<1.17;10-150 MHz3
<1.90;10-50 MHz
<1.17;50-150 MHz
<1.12;0.15-2 GHz
<1.22;2-12.4 GHz
<1.25;12.4-18 GHz
<1.35;18-32 GHz
<1.50;32-40 GHz
<1.63;40-50 GHz

上升时间1 (ms)

< 0.004

传感器线性度 4

1.8%, < 18 GHz
2.5%, < 40 GHz
3.5%, < 50 GHz

射频接头 2

 N(m)

K(m)

K(m)

 V(m)

1. 0.0 dBm,室温。
2. 每台 MA24XX 系列的传感器都配备高精度射频接头和六角联结螺母,可以使用工业标准的扭力扳手进行连接。
3. 仅限 MA2472D
4. MA2475D 的线性度适用范围是 -70 dBm 到 +15 dBm。
