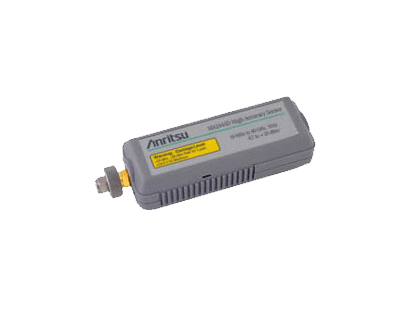

高精准度二极管传感器 (CW)

MA244xD 系列
此产品已停产
Overview

Anritsu MA244XD 标准二极管传感器可与 ML2430、ML2480 和 ML2490 系列功率计联合使用。 该传感器专为高动态范围、高精准度的 CW 和 TDMA 测量而设计。 MA244XD 内置 3 dB 衰减器,能够最大程度地降低输入电压驻波比,最适于在需要最高测量精准度的较大动态范围应用中使用,例如测量放大器时。 这些传感器的动态范围是 87 dB,而 MA247XD 标准二极管传感器则为 90 dB。 在其他方面,这些传感器的性能与标准二极管传感器相同。

  • 宽动态范围传感器(-67 dBm 到 +20 dBm)
  • 精准的 CW 平均功率测量
  • 10 MHz 到 50 GHz 宽频率覆盖范围(具体取决于传感器)
  • 校准因子存储于 EEPROM 中
规格

 高精准度二极管传感器

 型号

  MA2442D

 MA2444D

 MA2445D

频率范围

 10 MHz - 18 GHz

 10 MHz - 40 GHz

 10 MHz - 50 GHz

动态范围 (dBm)

 -67 to +20

SWR

<1.17;10-150 MHz(仅限 MA2442D)
<1.90;10-50 MHz
<1.17;50-150 MHz
<1.08;0.15-2 GHz
<1.16;2-12.4 GHz
<1.21;12.4-18 GHz
<1.29;18-32 GHz
<1.44;32-40 GHz
<1.50;40-50 GHz

上升时间1 (ms)

 <0.004

传感器线性度 3

1.8%, < 18 GHz
2.5%, < 40 GHz
3.5%, < 50 GHz

 射频接头2

 N(m)

 K(m)

 V(m)

1. 0.0 dBm,室温。
2. 每台 MA24XXA/D 系列的传感器都配备高精度射频接头和六角联结螺母,可以使用工业标准的扭力扳手进行连接。
3. MA2445D 的线性度适用范围是 -67 dBm 到 +15 dBm。
