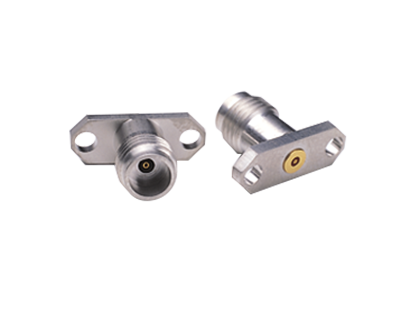

V103F-012 Flange Launcher

V 阴头法兰盘安装接头

V103F-012
此产品已停产
Overview

V103F-012 与 V103F 相同,但是该接头可以与 0.30 毫米的玻璃珠插针配合使用。

中心插针与微电路之间的连接可通过多种方式之一完成。

Anritsu 提供了 V110-1 微带弹性触片 ("滑动触体"), 该触体能够在发生温度变化、撞击或振动时对连接提供保护。 该型号的触体适用于迹线宽度为 0.15 毫米的微带和共平面波导。 当用于共平面波导时,某些工程师会采用插针重叠设计,这样即可将插针直接焊接到迹线上。 利用带式焊接技术可将插针连接到迹线上。 也可使用银胶连接插针与迹线。

Anritsu 为用户提供了手动安装珠子时所需的多种有用工具。 在焊接前使用 01-306 焊接夹具将珠子正确放置于外壳内。 使用 01-304 钻头 & 丝锥套件在外壳内钻取所需的同心孔。 在不使用微带弹性触片时就会使用此套件。 当使用微带弹性触片时,可使用 01-308 钻头 & 丝锥套件执行此相同操作。 该法兰盘借助 2.2 毫米的螺丝或 2-56 螺丝固定于外壳上。

  • 性能优异,频率最高达 65 GHz
  • 低电压驻波比
  • 低插入损耗
  • 高可靠性
  • 兼容尺寸为 2.4 毫米
  • 可在即有网络分析仪上进行全面测试
