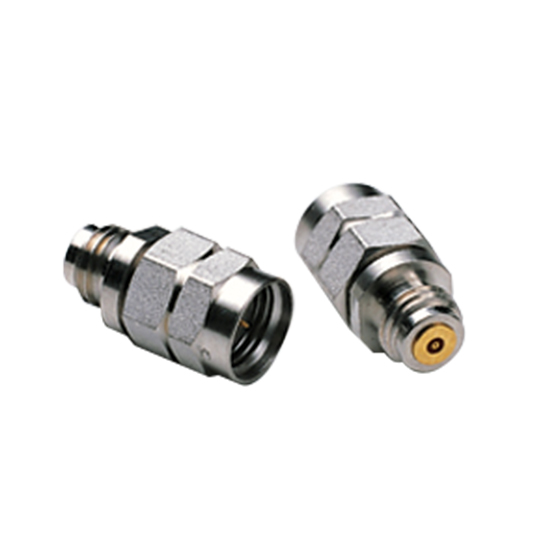

V102M-R V Male Sparkplug Launcher Connector

V 阳头螺纹拧入式接头

V102M-R
此产品已停产
Overview

V102M-R 可与 V100 珠子或 V100B 密封式珠子紧密结合。

中心插针与微电路之间的连接可通过多种方式之一完成。

Anritsu 提供了微带弹性触片("滑动触体")。 该触体能够在发生温度变化、撞击或振动时对连接提供保护。 V110-1 适用于迹线宽度为 0.15 毫米的微带和共平面波导。 当用于共平面波导时,某些工程师会采用插针重叠设计,这样即可将插针直接焊接到迹线上。 利用带式焊接技术可将插针连接到迹线上。 也可使用银胶连接插针与迹线。

手动安装珠子与接头时所用的工具有多种。 在焊接前使用 01-303 焊接夹具将珠子正确放置于外壳内。 使用 01-304 钻头 & 丝锥套件在外壳内钻取所需的同心孔。 在不使用微带弹性触片时就会使用此套件。 当使用微带弹性触片时,可使用 01-308 钻头 & 丝锥套件执行此相同操作。

安装了珠子后,使用 01-105A 阳型 & 阴型螺纹拧入施矩套件将 V102M 和 V102F 接头拧紧至外壳内。 我们在“接头安装说明”中向用户展示了此处所有工具的使用方法。’

V102M-R 取代了 V102M
V102M-R 符合 RoHS 规定。 其铅、汞、镉、六价铬、多溴联苯和多溴联苯醚的含量均低于欧盟指令 2002/95/EC 规定的最大浓度值 (MCV)。 以下 RoHS 豁免项适用: 铅作为铜的合金元素,其含量可达 4% (40000PPM)(重量计)

"-R" 型号的产品中包含的所有材料均与已停产部件中的材料相同。 仅仅在原型号后添加了 "-R",以此表示其材料符合 RoHS 规定。

  • 性能优异,频率最高达 65 GHz
  • 低电压驻波比
  • 低插入损耗
  • 高可靠性
  • 兼容尺寸为 2.4 毫米
  • 可在即有网络分析仪上进行全面测试
