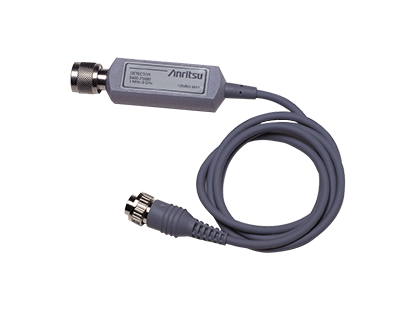

Microwave Detectors 5400-71/560-7 Series

系列微波检波器

5400-71/560-7 Series
此产品已停产
Overview

安立公司 560-7 和 5400-71系列射频检波器能与 56100 标量网络分析仪和54100A 标量测量系统系列 一块使用。其应用在同轴传输损失及增益及功率测量。它同时可与SITE MASTER及缆线匹配仪及障碍位置测试仪系列一块作功率测量使用。

  • 零偏压萧特基二极体
  • 范围由 -55 dBm 到达+16个
Disc. Models

 型号

 频率范围

 阻抗

逆程损失

输入接头

频率特性

560-7A50

0.01 to 18 GHz

 50 Ohms

15 dB, <0.04 GHz
22 dB, <8 GHz
17 dB, <18 GHz

 GPC-7

±0.5 dB, <18 GHz

560-7N50B

0.01 to 20 GHz

 50 Ohms

15 dB, <0.04 GHz
22 dB, <8 GHz
17 dB, <18 GHz
14 dB, <20 GHz

 N(m)

±0.5 dB, <18 GHz
±1.25 dB, <20 GHz

560-7S50B

0.01 to 20 GHz

 50 Ohms

 15 dB, <0.04 GHz
22 dB, <8 GHz
17 dB, <18 GHz
14 dB, <20 GHz

 WSMA(m)

±0.5 dB, <18 GHz
±1.25 dB, <20 GHz

560-7S50-2

0.01 to 26.5 GHz

 50 Ohms

15 dB, <0.04 GHz
22 dB, <8 GHz
17 dB, <18 GHz
14 dB, <26.5 GHz

 WSMA(m)

±0.5 dB, <18 GHz
±1.25 dB, <26.5 GHz

560-7K50

0.01 to 40 GHz

 50 Ohms

12 dB, <0.04 GHz
22 dB, <8 GHz
17 dB, <18 GHz
15 dB, <26.5 GHz
14 dB, <32 GHz
13 dB, <40 GHz

K(m)

±0.5 dB, <18 GHz
±1.25 dB, <26.5 GHz
±2.2 dB, <32 GHz
±2.5 dB, <40 GHz

5400-71B50

0.001 to 1.5 GHz

50 Ohms

20 dB

BNC(m)

±0.2 dB, <1.5 GHz

5400-71B75

0.001 to 1.5 GHz

75 Ohms

20 dB

 BNC(m)

±0.2 dB, <1.5 GHz

5400-71N50

0.001 to 3 GHz

 50 Ohms

26 dB

 N(m)

±0.2 dB, <1 GHz
±0.3 dB, <3 GHz

5400-71N75

0.001 to 3 GHz

75 Ohms

26 dB, <2 GHz
20 dB, <3 GHz

 N(m)

±0.2 dB, <2 GHz
±0.3 dB, <3 GHz

5400-71N75L**

0.001 to 3 GHz

75 Ohms

24 dB

 N(m)

±0.2 dB, <1 GHz
±0.5 dB, <1.2 GHz

* 除5400-71N75L之外,所有微波探测器的最大输入功率是+20dBm。

**The input of the 5400-71N75L is designed to extend the damage level to IW (+30 dBm).
Compression begins at 10 dBm <0.05 GHz, 15 dBm <1 GHz, or 20 dBm <1.2 GHz.

规格

 型号

 频率范围

 阻抗

逆程损失

输入接头

频率特性

560-7VA50

0.01 to 50 GHz

50 Ohms

15 dB, <0.04 GHz
19 dB, <20 GHz
15 dB, <40 GHz
10 dB, <50 GHz

 V(m)

±0.8 dB, <20 GHz
±2.5 dB, <40 GHz
±3.0 dB, <50 GHz

* 除5400-71N75L之外,所有微波探测器的最大输入功率是+20dBm。

**The input of the 5400-71N75L is designed to extend the damage level to IW (+30 dBm).
Compression begins at 10 dBm <0.05 GHz, 15 dBm <1 GHz, or 20 dBm <1.2 GHz.
