Isotropic Antenna 2000-1800-R

全向天线

2000-1800-R
此产品已停产
概述

2000-1800-R 全向天线是一款搭配了整合式射频开关的三轴磁场传感器。射频开关通过 USB 端口由分析仪加以控制。

每个天线均经过单独校准,并附带校准认证和相关支持性测试数据。

为了开展 EMF 测量,需要使用 Anritsu 全向天线。Anritsu 提供 2000-1800-R 全向天线,此款天线可与电磁场测量系统搭配使用。2000-1800-R 的运行频率范围在 9 kHz 至 300 MHz 之间。该天线是一款整合了射频开关设备、微控制器和存储器的三轴磁场传感器。三个传感器在天线外壳内均呈正交位置,用于发射和接收球面辐射图。通过这种方法,无论到达方向如何,天线所处位置范围内的所有辐射均得以测量。

该天线内的射频开关、微控制器和存储器由频谱分析仪内的固件通过 USB 电缆进行控制。微控制器负责运行射频开关,进而控制哪根探针处于激活状态。所有三根探针一旦开启,就会开始计算复合有效值。天线内的存储器用于存储与特定天线相关的各种参数。这包括序列号、校准日期、天线频率范围和校准系数。

每个全向天线都在整个频率范围内进行单独校准。天线系数存储在天线的存储器中,插入天线 USB 电缆后,还会自动将天线系数下载到频谱分析仪中。

特性

电气特性

类型 磁场传感器
传感器类型 三轴传感器附带扫描轴
频率范围 9 kHz — 300 MHz
1 dB 输出端压缩点 118 dbμV(典型值)
轴解耦 >20 dB(典型值)
VSWR < 1.5 (20 KHz — 50 MHz) typical
射频接头 N 型公接头,50 Ω
供应和控制 USB

机械特性

颜色 机身:B-39047“淡灰色”
手柄:“黑色”
重量 850 g
环境条件 -10 °C — +50 °C, IP54
机械遵从性 操作:7M3 (IEC 60721-3)
112 mm
尺寸 550 mm × 146 mm × 146 mm
兼容性

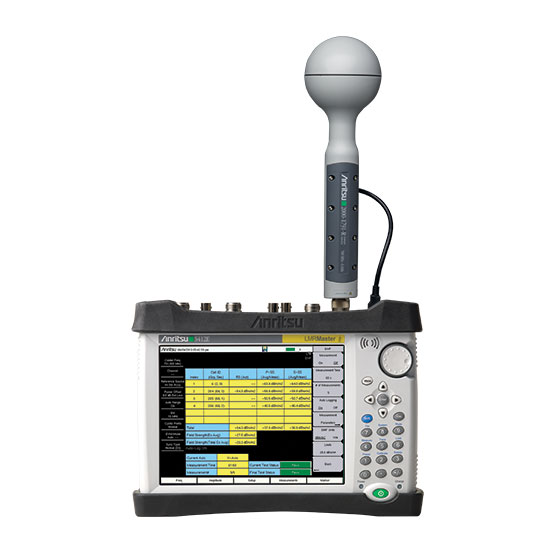

电磁场测量选件可用于以下手持式分析仪。

产品型号 选项编号
Spectrum Master MS2711E MS2711E-0444
Spectrum Master MS2712E MS2712E-0444
Spectrum Master MS2713E MS2713E-0444
Spectrum Master MS2720T MS2720T-0444
Cell Master MT8212E MT8212E-0444
Cell Master MT8213E MT8213E-0444
LMR Master S412E S412E-0444
