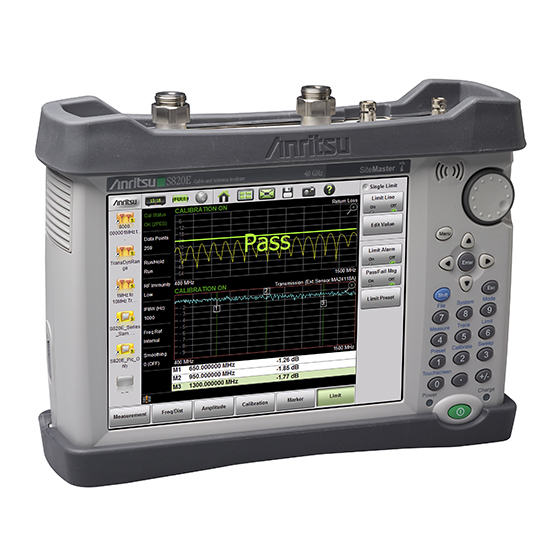

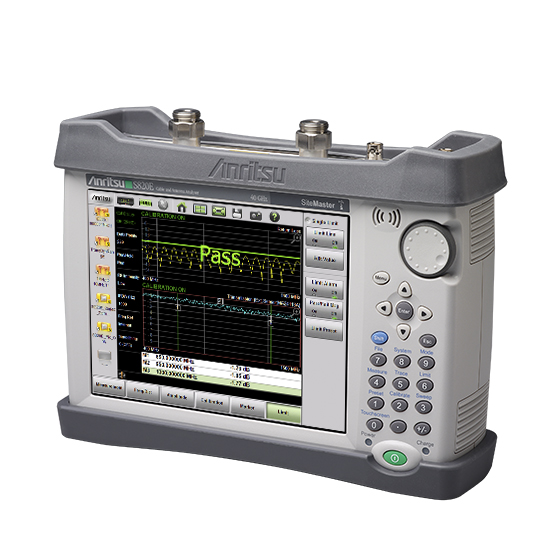

Microwave Site Master 휴대용 케이블 & 안테나 분석기

Microwave Site Master 휴대용 케이블 & 안테나 분석기

S820E
이 제품은 생산 중단되었습니다
Overview

1MHz ~ 8, 14, 20, 30 및 40GHz의 주파수 옵션을 제공하는 Microwave Site Master S820E 제품군은 세계에서 가장 첨단화된 기능을 보유하도록 개발된 Site Master입니다.

벡터 네트워크 분석기 (VNA) 및 벡터 전압계 (VVM) 옵션은 사용자가 언제든지 쉽게 S820E의 기능성을 확장 할 수 있습니다. S820E에 옵션을 추가하면 번거로움없이 간단하게 원하는 옵션 (들)을 구입하여 안리쓰가 제공하는 옵션을 활성화 키(들)을 설치할 수 있습니다. 공장을 떠나기 전에 필요한 모든 하드웨어 및 교정 들이 이미 S820E에 내장되어 있기 때문에 필요가 서비스 부서에 장비를 보낼 필요가 없습니다.

VNA 모드는 완전한 리버싱 스윕 및 사용자 구성 가능한 쿼드 디스플레이 4 S- 파라미터 동시 측정 기능을 제공합니다. 업계 표준 호환 형식 S2P 파일 (S2P 파일 3 형식을 사용할 수 있습니다). S2P 파일은 안리쓰 벤치 탑 VNA의 (안리쓰의 VectorStar ™ 및 ShockLine ™) 필드와 실험실 측정 시 비교에 용이합니다.

A/B 와 B/A Ratio capability 기능은 S820E는 드롭 인 (drop-in) 교체 이전의 기존 벡터 전압계 용으로 사용할 수 있습니다. VVM 모드는 외부 CW 소스에 대한 필요성을 제거하는, 직접 반사, 전송 측정을 지원하고, 외부 커플러, 교량, 또는 분할기. 벡터 에러 정정 절대 측정 DUT에 대한 데이터뿐만 아니라, DUT에 직접 연결하는 데 필요할 수있는 케이블 어댑터 또는 일정 보상을 제공 반사 또는 전송 측정에 적용 할 수 있습니다. 여러 측정 표시 모드는 다른 일반적인 측정 유형과 쉽게 비교를 용이하게 할 수 있으며, 핸디 표 화면은 최대 12 개의 DUT의 1 참조 멀티 어레이 안테나 시스템 튜닝 매우 유용 동시에 측정 할 수 있습니다. 동적 범위를 선도하는 산업은 중요한 글라이드 슬로프 설치 및 검증에 이상적, 우수한 측정 안정성과 높은 시스템 손실은 피할 수 반복성을 제공합니다.

프리미엄 VectorStar™ VNA 모델과 가장 최신의 ShockLine™ VNA 모델에서 사용된 동일한 첨단 샘플러 기술을 활용하는 S820E는 소형 휴대용 패키지에서 벤치탑 마이크로파 성능을 제공합니다.

현재의 그 어떤 휴대용 마이크로파 케이블 & 안테나 분석기/VNA(vector network analyzer)도 S820E 모델의 동적 범위 성능을 따라올 수 없습니다. 최대 40GHz 동적 범위의 110dB을 제공하는 S820E는 이전 세대 벤치탑 VNA의 성능까지 압도합니다.

연결 옵션(USB, 이더넷)이 기본적으로 제공되며 완전 원격 제어 기능도 지원합니다.

S820E는 이전 S810D/S820D 마이크로파 케이블 & 안테나 분석기를 대체하는 제품이며, 그러한 모델의 모든 기능 이상을 제공합니다. 또한 S820E에는 "클래식 모드"가 포함되어 있는데, 이 모드를 사용하면 S8X0D 이전 시리즈 사용자가 최소한의 노력으로 생산적인 작업을 즉시 수행할 수 있습니다.

내장된 도움말 메뉴를 통해 기기 사용자 가이드의 모든 내용이 포함되어 있는 도움말에 쉽게 액세스할 수 있습니다.

표준 1-포트 측정 기능:

  • 반사 손실
  • VSWR
  • 케이블 손실
  • 스미스(smith) 차트
  • 위상
  • DTF(Distance-to-Fault) 반사 손실
  • DTF(Distance-to-Fault) VSWR
  • 고정확도 RF 전력(USB 센서 필요)



표준 2-포트 측정 기능:

  • 2-포트 전송 측정
  • 2-포트 전송 측정(외부 센서 필요)
  • 2-포트 스위핑된 케이블 손실(외부 센서 필요)

옵션 VNA 기능 :

  • 완전한 스윕 반전으로 S12와 S22측정을 위해 DUT를 뒤집을 필요 없습니다.
  • 2 포트 디바이스에 대한 모든 4 S- 파라미터의 동시 측정
  • 추적 오버레이의 조합으로 1,2,3 또는 4 표시 추적 형식으로 사용자 구성 가능한 쿼드 디스플레이
  • 실시간 임피던스와 허수 임피던스를 포함하여 그래프 유형을 보다 넓게 선택
  • IFBW 1/2/5 형식으로 10 Hz의 kHz에서 100에서 선택
  • S2P 파일 (3 형식), 측정 파일 (.svna), 화면 이미지 (PNG로), CSV 및 TXT 파일을 저장합니다
  • 참조 평면 확장 (두 포트)의 기능은 손실에 대한 보상이 됩니다.
  • 사용자 정의 가능한 임의의 데이터 포인트는 고정 된 선택에 제한을 두지 않는다.
  • 보간 (온 / 오프 선택 가능)은 재 교정 필요성을 줄여준다.
  • 독립 추적 기반의 스무딩 및 독립 추적 기반 마커, 제한, pass/fail 테스팅

선택가능한 벡터 볼트미터 기능은 다음과 같습니다.:

       ◾장치의 절대측정 시 벡터 오류 수정 반영 및 전송
       ◾A/B 또는 B/A 비 기능. 기존의 벡터 전압계를 위한 드롭 인 교체로 사용할 수 있습니다.
       ◾성능을 최적화 하기 위해 10 Hz — 100 kHz대에서 변수 IFBW설정
       ◾유연한 측정 포맷: – LogMag & Phase – LinMag & Phase – SWR – Impedance
       ◾테이블 디스플레이 장치 - 12장비 + 1개의 레퍼런스로 동시 측정 제공
       ◾다중 파일 저장 포맷: (.vvm), CSV (.csv), Text (.txt), or Image (.png)

외부 USB 센서를 사용하여 전송 및 2-포트 스위핑된 케이블 손실 측정을 실시하면 긴 케이블과 어셈블리의 각 끝이 서로 멀리 있는 도파관 어셈블리의 손실을 정확하게 측정할 수 있습니다. 센서는 안리쓰 USB 익스텐더와 UTP Cat 6 케이블에 적합한 길이를 사용하여 최대 85m (278ft)까지 확장할 수 있습니다. 안리쓰는 대부분의 요구를 충족 시키기 위해 22.5m Cat 5e 케이블 (2100-28-R) 을 제공합니다.

특허 받은 RF 간섭 제거 기능으로 높은 RF 활동이 존재하는 경우 정확한 측정이 가능합니다. 동축 및 도파관 측정 유형 모두를 지원합니다.

최첨단 성능을 제공하기 위해 완전히 새로 설계된 내부 아키텍처는 4 수신기 완전 역전 2-포트 벡터 네트워크 분석기입니다. 이 아키텍처는 기기의 강력한 기능을 추가 확장하는 향후 업그레이드 옵션을 지원함으로써, 향후 몇 년 간 투자를 보강할 수 있습니다.

LST(Line Sweep Tool)는 전문적인 보고서 생성 외에도 시스템 추세, 문제 및 성능 평가를 지원하는 무료 데이터 분석 소프트웨어 유틸리티입니다.

  • S820E 주파수 범위: 1MHz ~ 8, 14, 20, 30 또는 40GHz
  • 20MHz ~ 40GHz 동적 범위의 110dB
  • 신속한 현장 측정을 위한 650μs/데이터 요소
  • VNA 모드(옵션)는 완전한 역전 4 S- 파라미터 측정 기능 제공
  • VVM 모드(옵션)는 스탠다드 A/B 와 B/A Ratio capa 제공
  • 고급 및 클래식 모드 GUI(즉, S810D/S820D)
  • 동축 및 도파관 측정 지원
  • 1-포트 측정: 반사 손실, VSWR, 케이블 손실, DTF(Distance-to-Fault), 스미스 차트, 1-포트 위상
  • 2-포트 측정: 전송 측정 및 스위핑된 케이블 손실
  • 외부 전력 센서를 통한 고정확도 전력계 측정
  • USB/이더넷 연결, 완전 원격 제어 기능
  • 직관적인 메뉴 기반의 8.4인치 터치스크린(주간/야간 모드)
  • 현장 검증된 설계: 폭발성 환경 MIL-PRF-28800F 4.5.6.3항 준수
  • 기본 3년 무상보증 제공 (배터리는 1년 무상보증)
적용 분야

통신 시스템 응용

  • 마이크로파 안테나
  • 동축 케이블 및 도파관
  • RF 및 마이크로파 구성요소

산업

  • 방위 및 항공 우주
  • 휴대전화 네트워크
  • 공공 안전
  • 위성 네트워크
  • 사설 네트워크(예: 공공시설, 철도)
  • 교육
  • 연구개발(R&D)
옵션
주파수 옵션(한 개의 주파수 옵션만 선택)
옵션 설명 옵션 주문 번호
옵션 708 1MHz ~ 8GHz, 유형 N(f) 포트



S820E-0708
옵션 714
1MHz ~ 14GHz, 유형 N(f) 포트



S820E-0714
옵션 720

1MHz ~ 20GHz, 유형 범용 K(m) 포트(3.5mm & SMA와 호환)

S820E-0720
옵션 730
&1MHz ~ 30GHz, 유형 범용 K(m) 포트(3.5mm



SMA와 호환)
S820E-0730
옵션 740
&1MHz ~ 40GHz, 유형 범용 K(m) 포트(3.5mm



SMA와 호환)
S820E-0740
기기모드 옵션
옵션 설명 옵션 주문 번호

옵션 440

VNA모드

완전한 역전 스윕, 사용자 구성 가능한 쿼드 디스플레이 4 S- 파라미터 동시 측정 기능을 제공합니다. 생성 업계 표준 호환 형식 S2P 파일 (S2P 파일 3 형식을 사용할 수 있습니다). S2P 파일은 안리쓰 벤치 탑 VNA의 (안리쓰의 VectorStar ™ 및 ShockLine ™) 필드와 실험실 측정간 비교가 용이해집니다.

S820E-0440
             옵션 441 Vector Voltmeter with A/B & B/A Ratio Capability:이는 한 포트에 반사 측정, 2 포트 전송 측정 플러스 A / B 또는 B / A 비의 기능을 제공합니다. A / B 또는 B / A의 측정을 지원하는 임의의 다른 옵션을 필요로하지 않습니다다. 반사 또는 전송 측정 벡터 오차 보정 능력은 절대 DUT의 측정을 할 수 있습니다. 테이블 디스플레이는 동시에 + 1 참조 최대 12 개의 장치를 편리하게 측정을 제공합니다. 기존의 벡터 전압계 때 A / B 또는 B를위한 드롭 인 교체로 사용할 수 있습니다.          S820E-0441



Cal Kits

고성능, 전체 온도 동축 교정 키트

모델 주파수 범위 Connector Through RL 사양 (load) Technical Data Sheet
OSLN50A-8 DC to 8 GHz N(m) No 6/8 GHz ≥ 42/37 dB 11410-00733
OSLNF50A-8 DC to 8 GHz N(f) No 6/8 GHz ≥ 42/37 dB 11410-00735
TOSLN50A-8 DC to 8 GHz N(m) Yes 6/8 GHz ≥ 42/37 dB 11410-00737
TOSLNF50A-8 DC to 8 GHz N(f) Yes 6/8 GHz ≥ 42/37 dB 11410-00739
OSLN50A-18 DC to 18 GHz N(m) No 6/9/18 GHz ≥ 42/37/33 dB 11410-00734
OSLNF50A-18 DC to 18 GHz N(f) No 6/9/18 GHz ≥ 42/37/33 dB 11410-00736
TOSLN50A-18 DC to 18 GHz N(m) Yes 6/9/18 GHz ≥ 42/37/33 dB 11410-00738
TOSLNF50A-18 DC to 18 GHz N(f) Yes 6/9/18 GHz ≥ 42/37/33 dB 11410-00740
TOSLK50A-20 DC to 20 GHz K(m) Yes 10/20 GHz ≥ 42/36 dB 11410-00741
TOSLKF50A-20 DC to 20 GHz K(f) Yes 10/20 GHz ≥ 42/36 dB 11410-00743
TOSLK50A-40 DC to 40 GHz K(m) Yes 10/20/30/40 GHz ≥ 42/36/32/30 dB 11410-00742
TOSLKF50A-40 DC to 40 GHz K(f) Yes 10/20/30/40 GHz ≥ 42/36/32/30 dB 11410-00744
