MW8208A

PIM Master™

MW8208A
이 제품은 생산 중단되었습니다 대체 모델: MW82119A
Overview

Anritsu사는 850MHz 셀룰러 주파수 대역용 차세대 고성능 PIM 테스트 솔루션인 MW8208A을 출시합니다. Anritsu는 셀 사이트에서의 수신기 간섭이 수동 상호 변조(PIM)라고도 하는 두 개 이상의 송신 주파수의 상호 변조가 생성되었기 때문인지 확인하기 위해 PIM 마스터를 개발했습니다. 안리쓰 PIM 마스터의 특징은 특허받은 Distance-to-PIM 기술입니다. 단 몇 초안에, DTP는 거리 및 안테나 시스템 그리고 그 이상의 안테나에서 모든 고정된 PIM 소스들의 규모를 찾아낼 수 있습니다.



DTP 가 찾을 수 있는 곳은



  • 깨끗하지 않은 연결
  • 부식된 연결
  • 과회전된 연결 (Over torqued connectors)
  • 현미경으로 봐야만 보이는 궁형 연결 (microscopic arcing connectors)
  • PIM 외부 안테나 시스템



    PIM은 전력 감응형으로 오늘날, 그 어느때보다 많은 전력이 송신탑으로 전송됩니다

    PIM을 활성화하기 위해 RF 전력의 2 X 40 와트를 특징으로 하는 PIM Master는 기존의 20와트 PIM 테스터에선 찾아볼 수 없는 PIM을 더욱 뚜렷하게 찾을 수 있도록 해줍니다.



     PIM을 빨리 찾아야한다면 Anritsu PIM Master는 40와트의 전력과 특허받은 DTP를 가진 최고의 솔루션입니다.

PIM Master MW8208A for the 850 MHz cellular frequency bands

  • Featuring Patented Distance-to-PIM™ (DTP)
    The Fastest Way to Pinpoint the Source of PIM
  • Featuring 2 x 40 Watts of RF Power
    Finds PIM that cannot be found by 2 x 20 Watt PIM testers
  • Tx Band: 869 to 894 MHz
  • IMD Band: 824 to 849 MHz
  • IMD Orders: 3rd, 5th, or 7th orders (user selectable)



측정:

  • PIM
  • Noise Floor
  • Distance-to-PIM (DTP)


Anritsu 핸드헬드 스펙트럼 분석기로 제어

  • PIM 분석기로 PIM 결과 참조
  • 가정 톤으로 관련 PIM level 청취
  • 가시 및 가청 성공/실패 기준에 대한 한계선 설정
  • 표준화된 테스트를 위한 저장 및 회수 셋업
  • GPS 옵션 0031로 GPS 태그 PIM 측정


보고서 생성 및 교육

  • Anritsu의 차세대 라인 스위프 도구 활용
  • PIM 마스터 인증 PIM 측정 교육 과정
Applications

  PIM은 필터, 합성기, 써지 보호기, 케이블, 커넥터 및 안테나와 같이 보통 선형으로 간주되는 수동 구성요소에서 발생하는 일종의 상호 변조 왜곡입니다. 그러나 셀룰러 시스템에서 볼 수 있는 높은 RF 전력에서는 이러한 장치가 허위 신호를 생성할 수 있습니다.



PIM은 느슨하거나 부식된 커넥터 또는 근처의 녹슨 부분과 같이 비선형 장치에서 두 개 이상의 강한 RF 신호가 혼조되어 발생하는 일련의 불필요한 신호로 나타납니다. PIM의 다른 명칭 중에는 "다이오드 효과" 및 "녹슨 볼트 효과"가 있습니다.



여러 증상이 PIM 문제를 나타낼 수 있습니다. 이러한 증상에는 다음이 포함됩니다.



  • 수신기 둔감화 (높아진 잡음 floor)
  • Rx 다양성 경보
  • 송신기 마스크에서 스펙트럼 재생성
  • 과도횐 단절/ 차단 콜
  • 셀 사이트 범위 축소
  • 근접 셀 사이트 소유자로부터 간섭에 대한 불만 제기
Images

PIM Master with Site Master

Promotion

PIM Master




 Anritsu Field Testing PIM Solution





Distance-to-PIM (DTP) & PIM의 크기와 위치를 가장 빠르게 측정할 수 있는 Solution

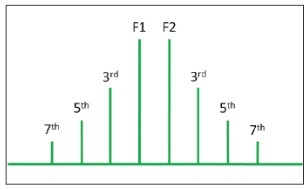

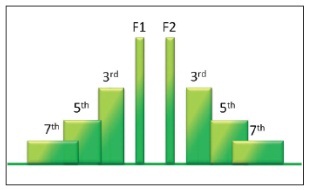

       <Carrier F1과 F2로 인한 3차,5차,7차 IM 성분>                 <혼변조의 크기는 차수가 클수록 더 넓은 밴드를 차지한다>



PIM (Passive Intermodulation) 이란?

  높은 RF Power에서 수동소자의 비선형으로 인하여 발생되는 혼변조로 인하여 Rxband나 인접 band의 Noise로 작용하여

통신 시스템에 악영향을 미치게 된다.



PIM의 원인

- 내부 요인

  : 다른 금속, 금속 산화물, 헐거워진 커넥터들간의 결함, 부실한 Terminations, 오염된 커넥터, 부적절한 Torque, 과도한 케이블 휨,

    소자의 불량한 PIM 성능

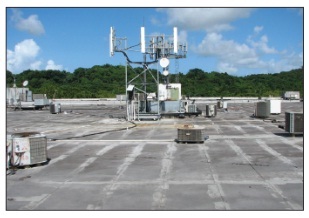

       <안테나 측면에서 부식이나 녹은 PIM을 생성할 수 있다>      <녹슨 옥상과 울타리는 PIM의 주된 요소가 될 수 있다>



- 외부 요인

  : 주변의 부식이나 방해물, 날시 변화, 인접 기지국



PIM 이 대두되는 이유?

- 같은 대역에서의 RF Power 증가, 기지국 증가, RF Channels 증가, 기지국 공유

- 멀티 밴드 안테나 시스템

- 더 넓어진 신호 대역폭 (UMTS, LTE)

- 안테나 시스템의 노후화



PIM 문제의 징후

- 수신 다이버시티 알람

- 잡음 레벨 증가

- 과도한 콜 드랍

- 기지국 커버리지 감소

- 인접 기지국으로부터의 간섭신호에 대한 항의



왜 PIM Master 필요한가?







40 Watt 테스트 능력

  : 20W 는 PIM을 찾을 수 없다

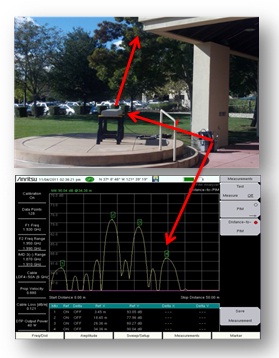

Distance-to-PIMTM

  : PIM의 위치와 크기 및 내부와 외부 PIM sources를 찾는다





Anritsu Handheld에 의해 제거됨

- Site MasterTM S332E, S362E

- Spectrum MasterTM MS271XE, MS2721B, MS272XC

- Cell MasterTM MT8212E, MT8213E

- BTS MasterTM MT8221B, MT8222B



GPS 표시 기능

PIM 측정을 위한 엑세서리 지원

- 견고한 50Ohm Term

- 어댑터, 케이블



Line Sweep Tools (S/W)

- 측정 결과 저장 후 후 처리 가능

- PIM, VSWR, DTF 모든 측정 지원

- 포트 타입 포맷 지원



CE 인증 획득



PIM Measurement Ranges

RF Test Power

Two CW tones of 20, 30, or 40 Watts (≈ 43, 45, 46 dBm) (user selectable)

Transmit Frequency Range

MW8219A – 1930 to 1990 MHz, 2110 to 2155 MHzMW8209A – 925 to 960 MHzMW8208A – 869 to 894 MHz

3rd, 5th, and 7th Order Frequency Ranges

MW8219A – 1710 to 1755 MHz, 1850 to 1910 MHzMW8209A – 880 to 915 MHzMW8208A – 824 to 849 MHz

Residual PIM Performance

< −112 dBm/−155 dBc typical

Measurable PIM order

3rd, 5th, and 7th order intermodulation product (if in band)

Distance-to-PIM

Distance and magnitude of multiple PIM sources
