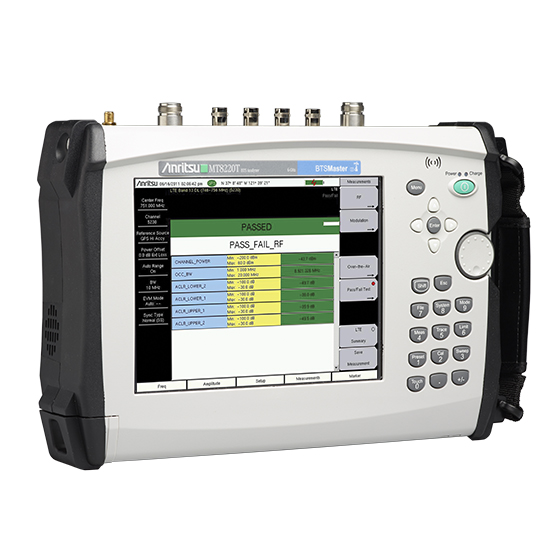

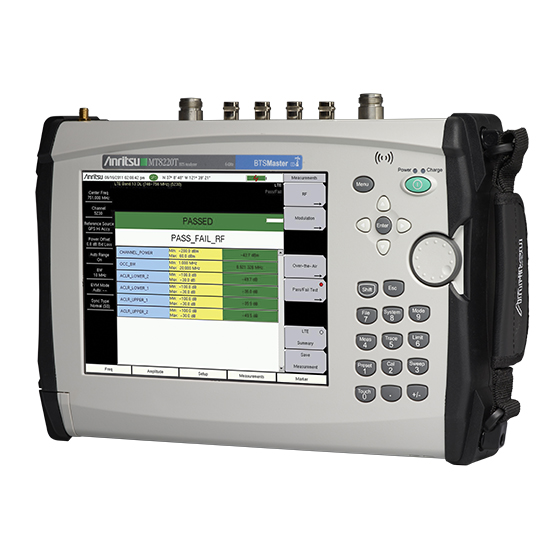

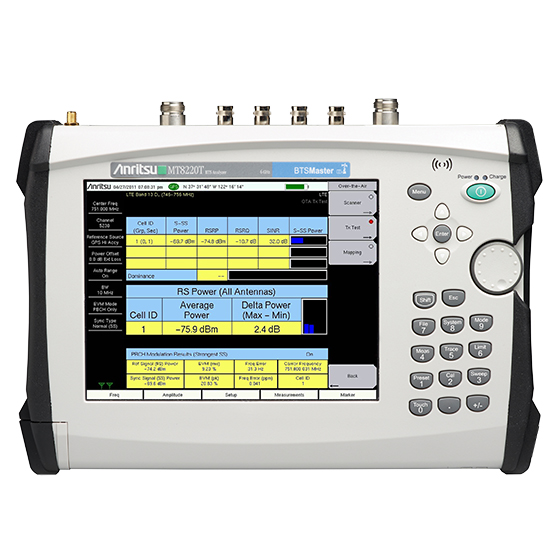

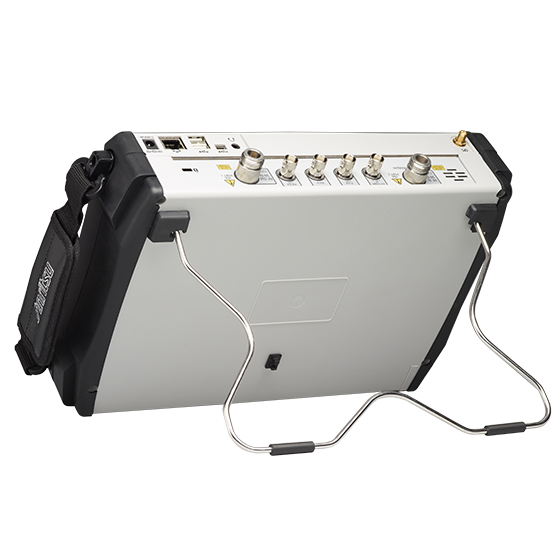

BTS Master MT8820T

BTS Master

MT8220T
이 제품은 생산 중단되었습니다
Overview
  • 2포트 케이블 및 안테나 분석기 400MHz - 6GHz
  • 스펙트럼 분석기 150kHz - 7.1GHz
  • 전력계 10MHz - 7.1GHz
  • 안테나가 있는 GPS 수신기
  • 바이어스 티
  • 고정확도 전력계(외부 센서로 최대 26GHz)
  • 매핑이 가능한 간섭 분석기
  • 채널 스캐너
  • 벡터 신호 발생기 400MHz - 6GHz
  • 신호 분석기
    • LTE/LTE-A FDD/TDD, W-CDMA/HSPA+, GSM/GPRS/EDGE,
      TD-SCDMA/HSPA+
    • CDMA, EV-DO
    • 고정형 및 이동형 WiMAX
  • CPRI RF분석
  • BBU Emulation
  • eMBMS
  • PIM Alert (a downloadable easyTest™ script)
  • 기본 3년 무상보증 제공 (배터리는 1년 무상보증)
BTS Master MT8220T는 설치된 2G, 3G, WiMAX 네트워크뿐만 아니라 4G 무선 네트워크를 지원하기 위해 특수 제작된 Anritsu의 3세대 고성능 휴대용 기지국 분석기입니다. MT8220T는 LTE eNodeB 테스트에서 20MHz 대역폭 변조 품질을 제공하며 고대비 터치 스크린 디스플레이와 백라이트 키 패널을 갖추고 있어 밝은 야외나 어두운 조건에서도 간편하게 사용할 수 있습니다.

BTS Master MT8220T 기지국 분석기는 기지국의 설치 및 커미셔닝을 정확하고 신속하게 테스트 및 확인하여 무선 네트워크 성능을 최적화하려는 선임 무선 기술자와 RF 엔지니어에게 필수적인 제품일 뿐 아니라, 무선 네트워크 인프라가 미세 조정되도록 유지하기 위해 진행 중인 유지 관리 및 문제 해결에도 이상적입니다. 표준 3 년 보증은 세계적 수준의 신뢰성을 보여줍니다. 또한, BTS Master를 소유 및 사용하시면 마음의 평안도 가질 수 있을 겁니다.

2G, 3G 및 4G 네트워크용 신호 분석기는 무선 신호의 RF 품질 및 변조 품질을 테스트하여 기지국 송신기의 모든 가상의 하위 시스템의 성능을 확인할 수 있습니다. 각 신호 분석 옵션에 포함된 Downlink OTA(Over-the-Air) Quality 테스트를 통해 RRH(Remote Radio Head)처럼 액세스가 어려운 송신기 성능을 테스트하고, 커버 범위 문제를 해결하며, LTE, TD-LTE에 대해 MIMO 구성이 올바르게 작동하는지 확인할 수 있습니다. 또한, CPRI RF 측정 옵션은 사용자가 편리하게 CPRI 광섬유 링크로 연결하여 업 링크 간섭 문제를 점검 할 수있습니다.

BTS Master MT8220T는 배터리로 작동되는 소형 경량 제품으로 기술자들은 셀 사이트의 어디에서나 쉽게 사용할 수 있습니다. 준비 시간이 5분 미만이어서 배터리 수명이 보다 실용적이며 측정을 보다 빠르게 시작할 수 있습니다. GPS 수신기는 편리한 매핑과 Anritsu의 간섭 탐지 솔루션을 통해 부적절한 간섭 신호의 삼각 측량을 제공하는 표준 기능을 갖추고 있습니다.

셀 사이트의 오작동이나 간섭으로 인한 통화 단절률, 통화 거부율 또는 통화 차단률 같은 사용자의 KPI (key performance indicator)를 충족하는 데 있어 BTS Master MT8220T는 신속한 문제 해결을 위해 사용자가 믿고 사용할 수 있는, 모든 기능이 하나에 들어 있는 일체형 기기입니다. 라인 스위핑, 종합 신호 분석, MIMO 테스트, 초민감 스펙트럼 분석 및 정교한 간섭 추적 기능을 컴팩트하고 사용이 편리한 계측기 안에 담았으며 네트워크 운영회사, 협력업체, 설치업체를 위한 유일한 완전 통합형 터치 스크린 소형 도구입니다.


표준 기능 및 사양


케이블 및 안테나 분석기

  • 400 MHz - 6 GHz
  • 측정: RL, VSWR, 케이블 손실, DTF, 위상(1 및 2-포트), 이득
  • 2-포트 이득 측정 불확실성: <>
  • 2-포트 동적 범위: > 100dB, 통상 110dB (400MHz - 2800MHz)
  • RF 내성: 채널 +17dBm, 주파수 +10dBm
  • 보정: OSL 및 FlexCal™

스펙트럼 분석기

  • 150kHz - 7.1GHz
  • 측정: 점유 대역폭, 채널 출력, ACPR, C/I, 전계 강도, 스펙트럼 방출
  • 동적 범위: > 1Hz RBW에서 95dB
  • DANL: 1Hz RBW에서 –163dBm
  • 위상 잡음: 10kHz에서 –100dBc/Hz 오프셋
  • 주파수 정확도: GPS 사용 시 ±25ppb
  • 신속, 고성능, FFT 없음, Burst Detect™ 스윕 모드

전력계

  • 10MHz - 7.1GHz

GPS 수신기

  • 2000-1760-R 수동 안테나

3-year warranty

적용 분야

케이블 및 안테나 분석기 측정

  • VSWR, 반사 손실, 케이블 손실, DTF(Distance-to-Fault) 반사 손실, DTF VSWR, 1/2-포트 위상, 2-포트 이득, 스미스 차트

스펙트럼 분석기 측정

  • 전계 강도, 점유 대역폭, 채널 전력, ACPR, AM/FM/SSB 복조, C/I, 게이트된 스위프

간섭 분석기 측정

  • 분광 사진, 신호 강도계, RSSI(Received Signal Strength Indicator), 간섭 매핑

채널 스캐너 성능

  • 주파수 또는 채널 번호별로 한 번에 20개 채널 스캔, 최대 1200개 채널, GPS 태깅으로 자동 저장

벡터 신호 발생기 기능

  • 최대 2개의 변조된 신호음 발생, 최대 10MHz 대역폭과 잡음
  • BTS 수신기의 감도, 인접 채널 선택도, 블로킹, 상호 변조 제거 확인

신호 품질 분석기 측정

  • RF 품질 측정, 변조 품질 측정, OTA(Over-the-Air) 품질측정, 합격/불합격 테스트
  • 모든 2G/3G/4G 기술 지원

CPRI RF 측정

  • CPRI 링크상에서 RF 스팩트럼과 스팩토그램 측정
  • 업링크 간섭 분석
  • Layer 2 알람
  • 광 파워
  • SFP 데이타

BBU Emulation

  • Initialization: RRH information
  • SFP Data or RRH
  • VSWR/Return Loss
  • Spectrum - Uplink
  • Layer 2 Alarms - Status Lights

eMBMS (Supports LTE 5 MHz & 10 MHz Carriers Only)

  • Cell ID
  • RSRP
옵션
MT8220T-0010 바이어스 티
MT8220T-0019 고정확도 전력계 (USB 전력 센서 필요)
MT8220T-0025 간섭 분석기
MT8220T-0027 채널 스캐너
MT8220T-0024 I/Q 파형 캡처
MT8220T-0089 제로-스팬 IF 출력 (30MHz IF 대역폭)
MT8220T-0090 게이트된 스위프
MT8220T-0431 커버 범위 매핑
MT8220T-0023 벡터 신호 생성기
CPRI Analyzer Icon  MT8220T-0751 CPRI RF Measurement (2 SFP Ports)
MT8220T-0880 GSM/GPRS/EDGE 측정
MT8220T-0881 W-CDMA/HSPA+ 측정
MT8220T-0882 TD-SCDMA/HSPA+ 측정
MT8220T-0883 LTE/LTE-A FDD/TDD 측정
MT8220T-0884 CDMA/EV-DO 측정
MT8220T-0885 WiMAX 고정/이동 측정
보정 인증서 MT8220T-0098 ISO/IEC 17025:2005 표준 보정
MT8220T-0099 ISO/IEC 17025:2005 프리미엄 보정 + 테스트 데이터
연장된 보증 MT8220T-ES510 5년 연장된 서비스 - Anritsu Repair로만 반송
연장된 표준 보정 MT8220T-ES312 3년 연장된 서비스 - Anritsu 표준 보정으로 반송
MT8220T-ES512 5년 연장된 서비스 - Anritsu 표준 보정으로 반송
연장된 보증 + 표준 보정 MT8220T-ES513 5년 연장된 서비스 - Anritsu Repair 및 표준 보정으로 반송
연장된 프리미엄 보정 MT8220T-ES315 3년 연장된 서비스 - Anritsu 프리미엄 보정으로 반송
MT8220T-ES515 5년 연장된 서비스 - Anritsu 프리미엄 보정으로 반송
연장된 보증 + 프리미엄 보정 MT8220T-ES516 5년 연장된 서비스 - Anritsu 수리 및 프리미엄 보정으로 반송
VSG Waveforms

옵션 23과 함께 사용하기 위한 파형 파일, 벡터 신호 발생기

더 자세한 설명서와 파일 로딩 설명을 보기 원하시면 클릭하세요.

LTE DL 10 MHz 2 Cell ID Signals
LTE DL 10 MHz MIMO TX Diversity
LTE DL 10 MHz MIMO with No Sync Signal on TX1
LTE DL 10 MHz QPSK
LTE DL 10 MHz Test Model 3.2
LTE DL 10 MHz with No Sync Signal
TD-LTE DL 10 MHz Test Model 3.3
