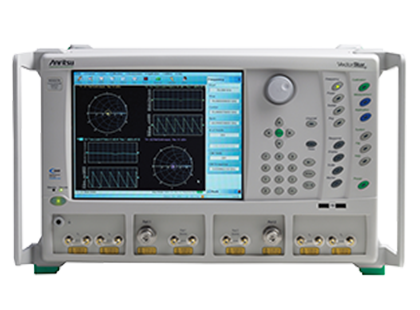

RF VectorStar 제품군,µW, mmW VNA MS4640B 시리즈

RF VectorStar 제품군,µW, mmW VNA

MS4640B Series
이 제품은 생산 중단되었습니다
Overview
  • 단일 기기에서 70kHz - 70GHz, 광대역 구성에서 70kHz - 145GHz로, 단일 동축 테스트 포트로는 가장 폭넓은 주파수 범위. 1.1THz까지 확장 가능.
  • IMDView ™ 소프트웨어는 단일 연결에서 IMD측정에 S파라미터를 전환 할 수 있는 기능을 제공
  • 최고 성능 펄스 측정— PulseView™는 100dB 동적 범위와 함께 2.5ns 펄스 분해능을 제공
  • DifferentialView™ 분석을 사용한 4포트 싱글 엔드형 또는 밸런스형 측정
  • 내부 추적 기반 Eye Diagram 옵션은 활성 스윕 업데이트로 시간 도메인, S 파라미터 및 Eye Diagram 해석을 표시하는 기능을 제공
  • 우수한 동적 범위 - 최대 142dB
  • 높은 가용 전력 - 최대 +14dBm
  • 최상의 테스트 포트 특성 성능 - 지향성에서 최대 50dB
  • 최상의 시간 도메인 분석
  • MN4765B O/E 교정 모듈을 사용하여 1310, 1550 nm 파장대역에서 70 kHz 에서 70 GHz, 110 GHz에 이르는 빠르고 정확한 광전자 측정

VectorStar™ 제품군은 Anritsu의 프리미엄 VNA 라인으로서, 현대식 플랫폼에서 가장 뛰어난 전반적 성능을 제공합니다. MS4640B VectorStar VNA는 단일 기기에서 70kHz - 70GHz의 가장 폭넓은 적용 범위를 제공합니다. 로우 엔드의 추가 2 디케이드는 하이 엔드의 보장된 70GHz 범위보다 훨씬 더 인상적입니다.

중요한 IMD 매개 변수를 수정하는 동안 IMDView™는 실시간 계측 디스플레이 활성 사이드 메뉴를 제공합니다. 내부 결합기 옵션은 재 연결 DUT에 대한 필요없이 S 파라미터 및 IMD 측정들 사이를 자동으로 전환하는 액티브 소자의 단일 접속 테스팅을 제공합니다.

혁신적인 IF 디지털화 옵션과 함께 PulseView™를 사용하면, 가변 듀티 사이클로 인한 성능 저하 또는 트레이드오프 없이, 업계 최고 수준의 2.5ns 펄스 분해능 및 100dB 동적 범위가 제공됩니다. PulseView는 즉각적인 설계 검증을 위해 펄스 매개 변수를 동적으로 수정하면서 펄스 측정값을 실시간으로 표시합니다.

DifferentialView™를 이중 내부 소스 옵션과 함께 사용하면, 내부 이중 소스의 위상 및 크기 관계를 능동적으로 수정하면서, 차동 장치와 드라이버 및 구성요소에 대한 실시간 표시 분석을 제공합니다.

잡음 지수 측정 정확도를 높이기 위해 잡음 지수 옵션은 콜드 소스 기법을 기반으로 합니다. VectorStar는 70kHz부터 125GHz까지의 잡음 지수를 측정할 수 있으며, 30GHz - 125GHz 범위의 측정에 적합하도록 최적화된 잡음 수신기와 함께 사용할 수 있는 유일의 VNA 플랫폼입니다.

광대역 분야의 경우, ME7838 시리즈는 단일 동축 테스트 포트에서 70 kHz - 110 GHz, 125 GHz 과 145 GHz 범위에 걸친 뛰어난 성능 및 적용 범위를 제공합니다. Anritsu는 소형이면서 최대 145 GHz의 고성능을 제공하는 NLTL(Non-linear Transmission Line) mmWave 모듈을 개발했습니다.

Anritsu MS4640B Vector Network Analyzer는 장치를 정확하고 안정적으로 특성화하기 위해 고군분투하는 장치 모델링 엔지니어들, 첨단 설계로부터 dB의 마지막 부분까지 밀어내기 위해 애쓰는 R&D 엔지니어들, 정확도를 저하시키지 않고 처리량을 극대화하려는 제조 엔지니어들을 위해 새로운 수준의 성능을 제공합니다. 3년간의 보증 및 가장 신속하게 대응하는 판매 지원 팀을 통해 지원되는 MS4640B는 안목 있는 엔지니어를 위한 최고의 VNA입니다.

옵션

주요 구성 항목:

MS4642B VNA, 10MHz - 20GHz, 2포트, K(수)
MS4644B VNA, 10MHz - 40GHz, 2포트, K(수)
MS4647B VNA, 10MHz - 70GHz, 2포트, V(수)
옵션 001 Rack Mount
옵션 002 고급 기능이 포함된 타임 도메인
옵션 007 주파수 변환 측정을 위한 다중 소스 컨트롤이 포함된 수신기 오프셋
옵션 008 Active Measurements Suite 2 Attenuators, 2 Bias Tees, Noise Figure, Receiver Offset and 70kHz low-end frequency extension
옵션 009 Active Measurements Suite 4 Attenuators, 2 Bias Tees, Noise Figure, Receiver Offset and 70kHz low-end frequency extension
옵션 031 Dual Source
옵션 032 내부 콤바인더
옵션 035 IF 디지털화 기기
옵션 041 잡음 지수
옵션 042 PulseView™
옵션 043 DifferentialView™
옵션 044 IMDView™
옵션 047 Eye Diagram
옵션 05x 전체 측정 유연성을 위한 직접 액세스 루프
옵션 06x 2-4개의 감쇠기가 있는 액티브 측정 스위트
옵션 070 탁월한 주파수 범위 제공을 위한 70kHz 로우 엔드 주파수 확장
옵션 08x 광대역/밀리미터 웨이브 인터페이스
MN469xC 4포트 테스트 세트, 70kHz - 70GHz 멀티 포트 솔루션용 K 및 V
MN4765B O/E Calibration Module. Options available for 70 GHz and 110 GHz, 1310 and 1550 nm measurements
소프트웨어

AWR Connected™ to Anritsu VectorStarAWR Microwave Office Connected - View Full Size

Anritsu의 VectorStar VNA(Vector Network Analyzer)는 데스크탑의 개별 응용 프로그램으로서, 기기 내의 표준 기능으로 NI AWR Design Environment™ 소프트웨어를  포함시킴으로써 설계와 측정을 유일하게 결합합니다.

이제 사용자는 VNA에서 손가락으로 간단히 누르기만 하면 고주파 IC, PCB 및 모듈 설계에 필수적인 모든 설계 도구에 바로 액세스할 수 있습니다. 이에는 다음이 포함됩니다:

  • 선형 회로 시뮬레이터
  • 전자기(EM) 분석 도구
  • 통합된 도식 및 레이아웃

고성능 VNA 내에 고주파 설계 도구를 통합하는 것은 미래 지향적인 방식으로, 현재 Anritsu 및 AWR에서만 가능합니다.

라이브러리
IMAGES
VIDEOS
Introducing Cutting-edge Pulse Measurement Capability with Anritsu's new VectorStar B Series VNAs equipped with PulseView

Pulse Measurement Capability
Testing radar sub-systems and components. On-wafer device characterization. Analysis tools.

VectorStar VNAs deliver Out of this world accuracy

Out of This World Accuracy
VectorStar delivers new standard in broadband performance, on-wafer active and passive devices

Vector Network Analysis for Components and Subsystems

Vector Network Analysis
4 port solution, high performance multi-frequency gain compression, easy set up, fast measurement
