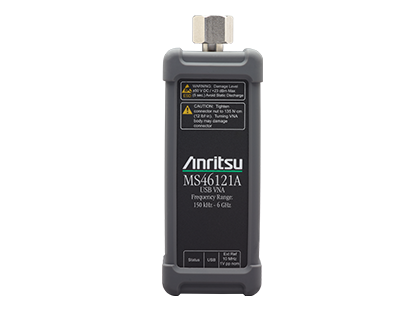

ShockLine 1-포트 USB VNA MS46121A

ShockLine™ 1-포트 USB VNA

MS46121A
이 제품은 생산 중단되었습니다
Overview
  • 1-포트 VNA, 주파수 옵션 범위: 150 kHz – 6 GHz
  • 외부 PC 컨트롤을 통해 병렬로 여러 MS46121A를 제어할 수 있어 멀티사이트 처리량이 탁월합니다.
  • 초소형 패키지로 DUT에 직접 연결할 수 있습니다.
  • Scalar 전송 측정 시 1:1 or 1: n 구성
  • 온보드 데이터 저장소를 사용하면 보안 적용 분야에서 데이터 청소를 할 필요가 없습니다.
  • 시간 게이팅 기능이 있는 표준 대역-통과 시간 도메인을 사용하면 더욱 쉽고 빠르게 결함을 식별할 수 있습니다.
  • ShockLine 제품군 내에서 공동 GUI 인터페이스를 사용하면 모델 간 전환 비용이 절감됩니다.

MS46121A는 40 MHz ~ 4 GHz와 150 kHz ~ 6 GHz의 주파수 범위를 갖는 2개의 PC 제어식 1-포트 USB ShockLine 벡터 네트워크 분석기 시리즈입니다. MS46121A는 테스트 중인 장치에 직접 연결할 수 있을 정도로 충분히 작은 공간 절약형이자 저비용 솔루션으로 1 포트 측정을 위한 성능과 정확성을 제공합니다.

MS46121A 시리즈의 모든 제품은 제조, 엔지니어링 및 교육 분야에서 RF 및 마이크로파 적용을 겨냥하여 제조되었습니다. 2가지 MS46121A 옵션 모두 포인트 스위프 속도당 100 마이크로초이며 측정 정확도가 +/- 0.5 dB(-6 dB 오프셋, 통상)로 매우 뛰어나, 패시브 장치 테스트 적용 분야에 적합합니다.

이 새로운 초소형 VNA는 사용자 제공 PC에서 USB를 통해 외부적으로 제어됩니다. ShockLine 소프트웨어가 실행되는 동일한 컴퓨터에서 최대 16개의 독립 MS46121A VNA를 작동할 수 있습니다. 따라서 1-포트 장치의 진정한 멀티사이트 병렬 테스트가 가능해, 전통적인 단일 VNA 및 스위치 매트릭스 테스트 솔루션보다 처리량이 한층 개선됩니다. 시리즈에는 온보드 메모리가 없어 보안 적용 분야에서 간편하게 사용할 수 있습니다. 저렴한 비용, 작은 크기, 우수한 성능 및 병렬 작동의 조합을 특징으로 하는 MS46121A 시리즈 VNA는 성능과 멀티사이트 테스트가 필요한 패시브 1-포트 장치 테스트에 이상적입니다.

옵션 21 (스칼라 전송) 을 추가하여, 여러 MS46121A VNA 간 스칼라 측정 (크기 만) 을 할 수 있습니다.

시리즈에는 온보드 메모리가 없어 보안 적용 분야에서 간편하게 사용할 수 있습니다. 저렴한 비용, 작은 크기, 우수한 성능 및 병렬 작동의 조합을 특징으로 하는 MS46121A 시리즈 VNA는 성능과 멀티사이트 테스트가 필요한 패시브 1-포트 장치 테스트에 이상적입니다.

적용 분야

RF 수동 소자 테스팅 및 문제 해결

  • 안테나 반사 손실
  • 안테나 대역폭
  • 임피던스 계측
  • 케이블 장애 감지
  • 케이블 위상
  • 케이블 반사 손실



다지점 구성 지원

  • 1대의 컴퓨터에서 최대 16 DUT 사이트 병행 테스트
  • Scalar 전송 측정은 4개 채널을 동시에 사용함



보안 영역 애플리케이션

  • 유닛에 데이터 스토리지 없음
  • 다이렉트 USB 연결을 통한 안전한 외부 컴퓨터 제어
옵션

주파수 옵션(한 개의 주파수 옵션만 선택 가능)

옵션 설명
MS46121A-004 40 MHz ~ 4 GHz, N(m) 포트
MS46121A-006 150 kHz ~ 6 GHz, N(m) 포트



기타 옵션

옵션 설명
MS46121A-002 저역 통과 시간 도메인
MS46121A-021 Scalar 전송 측정
