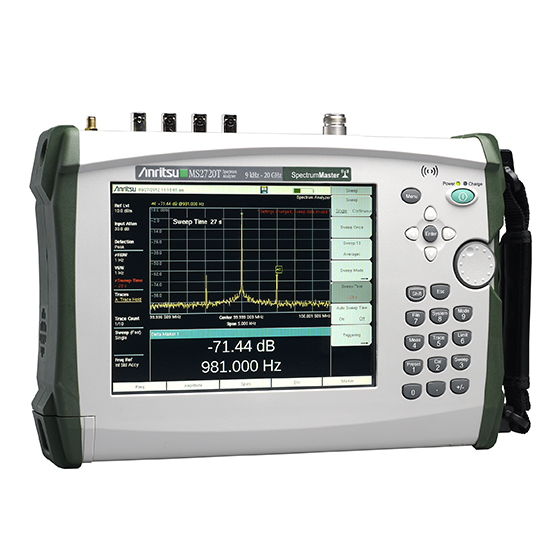

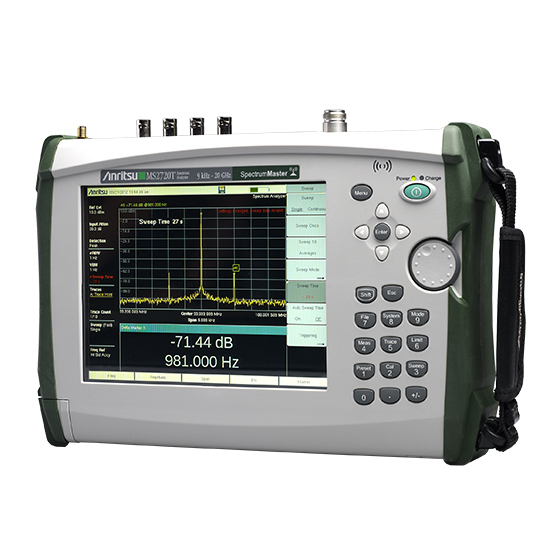

Spectrum Master MS2720T

Spectrum Master

MS2720T
이 제품은 생산 중단되었습니다
Overview

Spectrum Master의 주요 특징

  • 주파수 범위: 9 kHz ~ 9 GHz, 13 GHz, 20 GHz, 32 GHz 및 43 GHz
  • 측정: 점유 대역폭, 채널 출력, ACPR, C/I, 방출 마스크, 스퓨리어스 방사, 전계 강도
  • LTE (FDD & TDD), CDMA, W-CDMA, WiMAX, GSM, TD-SCDMA에 대한 3G 및 4G 측정 옵션
  • 간섭 분석기: 분광 사진, 신호 세기, RSSI, 매핑
  • 동적 범위: > 106 dB - 1 Hz RBW, 2.4 GHz
  • DANL: –164 dBm - 1 Hz RBW, 1 GHz 프리앰프 On
  • 위상 잡음: –112 dBc/Hz - 10 kHz 오프셋, 1 GHz
  • 1 Hz ~ 10 MHz 분해능 대역폭(RBW)
  • 트래킹 발생기, 최대 20 GHz
  • 기본 3년 무상보증 제공 (배터리는 1년 무상보증)



Anritsu의 최신 세대 핸드헬드 스펙트럼 분석기는 MS2720T Spectrum Master입니다. 이 제품은 당사 제품 중 최고 성능의 소형 스펙트럼 분석기입니다. 새로운 기능과 옵션으로 사용자에게 더 나은 가치와 속도를 제공합니다.

  • 주파수 범위: 9 kHz ~ 43 GHz
  • 약 17 dB의 감도 향상을 위한 전체 주파수 범위에 걸친 광대역 전치 증폭기
  • 세 가지 스위프 모드: 최대 100배 더 빠르게 스위프 속도 개선
  • 1 Hz ~ 10 MHz 범위의 분해능 및 비디오 대역폭
  • 이력 현상, 홀드오프 및 지연을 포함한 새로운 트리거 옵션
  • 10 MHz RBW & VBW를 포함한 더 많은 제로-스팬 기능
  • 큰 마커 디스플레이 옵션을 포함한 향상된 스텍트럼 분석기 터치 스크린 GUI
  • 가독성을 위한 디스플레이 옵션: 일반, 흑백, 나이트 비전, 고대비
  • 간섭 분석 옵션의 일부로 제공되는 화면상 간섭 매핑
  • 최대 20 MHz까지 LTE 측정, CA 서포트
  • 거의 모든 광대역 신호의 외부 복조를 위한 140 MHz 중심 주파수에서 30 MHz 와이드 제로-스팬 IF 출력
  • 버스트 검출 기능으로 매번 최초에 200 μs 버스트 캡처
  • 높은 정확성의 파워 메타

  • IEEE 802.16 신호 분석기

  • ·    확정 WiMAX / Mobile WiMAX

  • 3GPP2 신호 분석기

  • ·    CDMA / EV-DO

  • 3GPP 신호 분석기

  • ·    LTE (TDD and FDD), GSM/EDGE, W-CDMA/HSPA+, TD-SCDMA/HSPA+

  • 데이터 오퍼레이션 옵션을 고정

  • GPS 수신

          ·    주파 정확도 증가, Geo-Tag 데이타 모음
  • 140 MHz Zero-Span IF 아웃풋, 30 MHz 대역폭

  • 채널 스케너

  • 방해전파 분석

  • 20GHz까지 추적발생기 옵션

Spectrum Master MS2720T는 거의 모든 측정 요구를 충족하기 위해 하나에 30개 이상의 분석기 기능을 갖추고 있습니다. 스펙트럼 분석 외에도 사용자는 다음과 같은 옵션 기능과 분석기를 선택할 수 있습니다.

  • 고정확도 전력계
  • 20 GHz의 트래킹 발생기 옵션
  • 간섭 분석기
  • 채널 스캐너
  • 140 MHz 제로-스팬 IF 출력, 30 MHz 대역폭
  • GPS 수신기
  • 주파수 정확도 증가, 위치 태그 데이터 수집
  • 보안 데이터 작업 옵션
  • 3GPP 신호 분석기
  • LTE(TDD 및 FDD), GSM/EDGE, W-CDMA/HSPA+, TD-SCDMA/HSPA+
  • 3GPP2 신호 분석기
  • CDMA 및 EV-DO
  • IEEE 802.16 신호 분석기
  • 고정형 WiMAX 및 모바일 WiMAX



기기에 수집된 사후 처리 데이터의 경우, 기기에 포함된 PC 프로그램 – Master Software Tools를 활용합니다. 스펙트럼 제거 및 간섭 모니터링을 위한 강력한 데이터 분석 도구를 제공합니다. 반복 측정을 완화의 경우에도 기기에 포함 된 easyTest 도구를 사용합니다. 원격보기 및 수동 제어를 위해, 기기는 HTML-5 브라우저와 호환 내장 웹 서버를 가지고 있습니다.

전 기능 소형 스펙트럼 분석기인 Spectrum Master MS2720T 제품군은 Li-Ion 배터리를 포함하여 최대 부하 중량이 약 8파운드(약 3.6 kg) 정도로 가볍기 때문에 높은 타워를 포함하여 어디든지 쉽게 휴대할 수 있습니다.

9 kHz ~ 43 GHz의 연속 주파수 범위는 무선 전문가에게 가장 요구되는 측정의 수행에 필요한 성능을 제공합니다. 적용 분야가 스펙트럼 모니터링이든, 숨겨진 신호 감지든, RF 및 마이크로웨이브 신호 측정이든, 마이크로웨이브 백홀 시험이든, 셀룰러 신호 측정이든, 상관없이 Spectrum Master MS2720T는 작업을 더 쉽고 생산적으로 수행하는 데 필요한 도구를 제공합니다.

적용 분야

편리한 작동 절차, 고감도, 우수한 반복성 및 독보적인 성능을 특징으로 하는 MS2720T는 시스템 규정 준수 여부를 쉽게 확인할 수 있도록 무선 시스템에서의 측정이 간단해졌습니다. 일반적인 적용 분야는 다음과 같습니다.

  • 송신기 스펙트럼 분석–점유 대역폭, 채널 출력, 인접 채널 전력비, 변조
  • 수신 신호 분석–대역 내 간섭과 대역 외 허위 신호 및 스펙트럼 마스크의 파악과 식별
  • 신호 강도 매핑–안테나, 기지국 및 중계기에 가장 적합한 위치 판별
  • 3G 및 4G 신호의 현장 분석–빠른 스위프 속도, 현장 교체 가능 대용량 배터리, 스마트 측정 및 일광에도 보기 편한 디스플레이가 지원되는 MS2720T는 열악한 환경에 이상적인 선택입니다
  • 브로드캐스트 측정–AM & FM 아날로그 프루핑 측정
  • 병원에서의 환자 무선 원격 측정을 포함하여 다양한 상황에서 간섭 완화
  • 버스트 검출 기능으로 매번 최초에 200 μs 버스트 캡처
  • 최대 20 GHz의 트래킹 발생기를 사용한 필터, 감쇠기, 증폭기 및 케이블의 2포트 측정
사양
주파수 범위
9 kHz ~ 43 GHz
동적 범위
>106 dB - 1 Hz 대역폭, 2.4 GHz
위상 잡음
-112 dBc/Hz - 10 kHz 오프셋, 1 GHz
RF 커넥터
N (f) - 옵션 709, 713 및 720의 경우. 고내구성 K(m) - 옵션 732과 743의 경우
입력 감쇠
0 ~ 65 dB, 5 dB 단위
진폭 정확도
±0.5 dB(통상)
옵션
옵션 설명
icon-CovMap.gif MS2720T-0709 9 kHz – 9 GHz 스펙트럼 분석기
MS2720T-0713 9 kHz – 13 GHz 스펙트럼 분석기
MS2720T-0720 9 kHz – 20 GHz 스펙트럼 분석기
MS2720T-0732 9 kHz – 32 GHz 스펙트럼 분석기
MS2720T-0743 9 kHz – 43 GHz 스펙트럼 분석기
icon-vector.gif MS2720T-0809 100 kHz – 9 GHz 트래킹 발생기(옵션 709에만 해당)
MS2720T-0813 100 kHz – 13 GHz 트래킹 발생기(옵션 713에만 해당)
MS2720T-0820 100 kHz – 20 GHz 트래킹 발생기(옵션 720에만 해당)
icon-HiAccuracy.gif MS2720T-0007 안전한 데이터 저장
MS2720T-0009 RF 및 복조 하드웨어
MS2720T-0019 고정확도 전력계(USB 전력 센서 활용)
MS2720T-0024 I/Q 파형 캡처(옵션 9 필요)
MS2720T-0031 GPS 수신기(GPS 안테나 PN 2000-1528-R, 2000-1652-R 또는 2000-1760-R 필요, 별도 판매)
icon-interference.gif MS2720T-0025 간섭 분석기(간섭 매핑에 필요하므로 옵션 0031을 강력 권장)
icon-channel.gif MS2720T-0027 채널 스캐너
icon-CovMap.gif MS2720T-0089 제로-스팬 IF 출력
icon-vector.gif MS2720T-0090 게이트된 스위프
icon-CovMap.gif MS2720T-0431 범위 매핑(옵션 31 필요)
EMF-icon.jpg MS2720T-0444 EMF Measurement System
am-fm-pm.jpg MS2720T-0509 AM/FM/PM 분석기
icon-GSM.gif MS2720T-0880 GSM/GPRS/EDGE RF 측정(옵션 9 필요, 옵션 31 권장)
icon-WCDMA.gif MS2720T-0881 W-CDMA/HSPA+ 측정(옵션 9 필요, 옵션 31 권장)
icon-TDS.gif MS2720T-0882 TD-SCDMA/HSPA+ 측정(옵션 9 필요, 옵션 31 권장)
icon-LTE.gif MS2720T-0883 LTE(FDD 및 TDD) 측정(옵션 9 필요, 옵션 31 권장)
icon-CDMA.gif MS2720T-0884 CDMA2000 1X & EV-DO 측정(옵션 9 필요, 옵션 31 권장)
MS2720T-0885 WiMAX 고정형/모바일 측정(옵션 9 필요, 옵션 31 권장)
MS2720T-0098 표준 보정(ANSI Z540-1-1994)
MS2720T-0099 프리미엄 보정(ANSI Z540-1-1994 및 테스트 데이터)



라이브러리
IMAGES
VIDEOS
MA8100A Tutorial – Generating 3D Building Maps

MA8100A Tutorial – Generating 3D Building Maps
Step by step instructions for creating and generating 3D building maps with floorplans

NEON Indoor Mapping with Anritsu LMR Master

NEON Indoor Mapping
TRX NEON Signal Mapper and command software shows mapping in real time

Anritsu MA8100A TRX NEON Signal Mapper

TRX NEON Signal Mapper
Test when GPS is not available, deliver real-time 3D location, for indoor measurement applications

easyMap Tools – Obtaining Registration Key for MapQuest Sourced Maps

easyMap Tools - REG Key
This tutorial will show you how to obtain a MapQuest API key.

Interference Mapping

안리쓰 간섭 위치 매핑
스펙트럼 분석기는 넓은 주파수 범위 상에서 정확한 RF 전력 측정 기능을 제공합니다.

Practical eNodeB Transmitter Measurements for LTE and TD-LTE Systems Using MIMO

Using MIMO
MIMO and Remote Radio Heads complicate LTE eNodeB transmitter measurements.

Anritsu Spectrum Analyzers Reveal Hidden Transmitters

Anritsu Spectrum Analyzers Reveal Hidden Transmitters
High performance handheld spectrum analyzers are ideal for detecting and locating hidden transmitters because you can easily carry the instrument when hunting for the transmitter.

Anritsu Wireless Remote Tools Tutorial Video

Wireless Remote Tools
Tutorial explaining how to access, monitor, and control devices remotely

LTE-A-Carrier-Aggregation-Installation

Over the Air Field Testing
Simplify and speed up the process of carrier aggregation measurement within LTE and LTE-A.

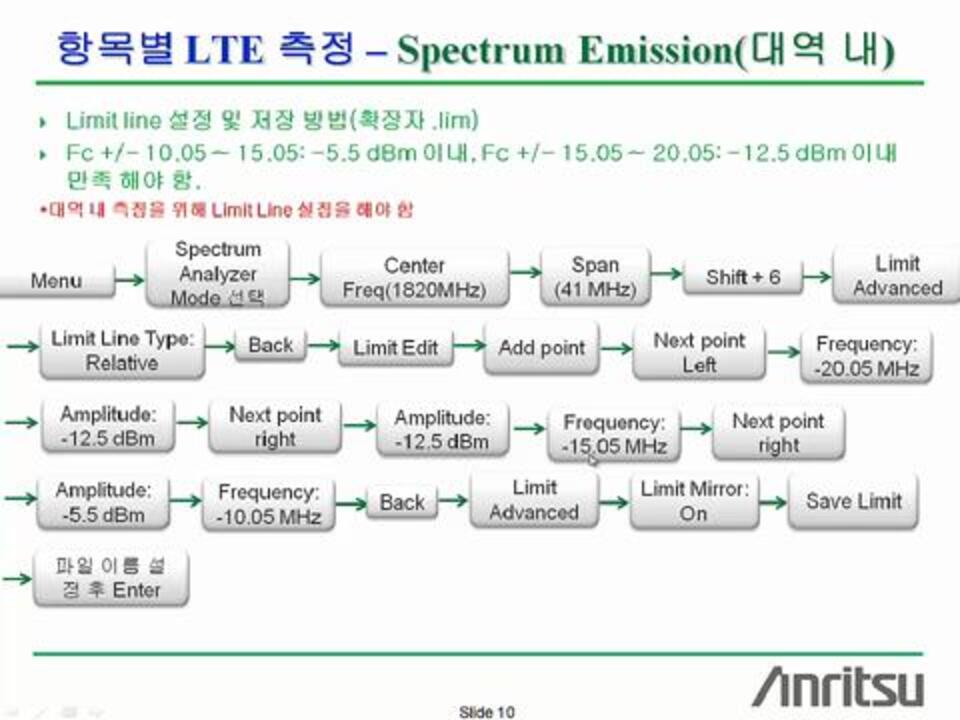

1.LTE 기지국 측정 소개 PT
