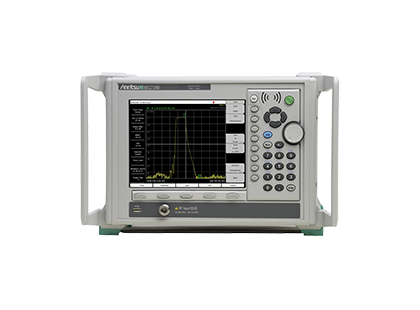

MS2718B

절약형 마이크로파 스펙트럼 분석기

MS2718B
이 제품은 생산 중단되었습니다 대체 모델: MS2723C , MS2721B , MS2724C
Overview

마이크로파 스펙트럼 분석을 위한 강력하고 경제적인 솔루션

MS2718B Economy Microwave Spectrum Analyzer는 마이크로파 구성요소, 하위 시스템 및 시스템의 벤치 테스트를 위한 경제적인 솔루션으로 설계되었습니다. 경제적인 고급 스펙트럼 분석 도구가 필요한 엔지니어와 기술자를 위해 설계된 MS2718B는 매우 우수한 가치를 제공하면서도 테스트 비용을 낮춤으로써 절약의 등급을 재정의하고 있습니다. 이 제품은 생산 라인 분야뿐 아니라 R&D 테스트 벤치 모두에서 사용할 수 있습니다.

MS 2718B는 상위 주파수 범위가 13GHz로, 항공 우주 및 방위 산업용 마이크로파 시스템 분야뿐 아니라 많은 상업용 분야에서도 경제적인 스펙트럼 측정이 가능합니다. 여기에는 X-대역 범위에서의 첨단 기술 시스템 작동이 포함되어 있습니다. 따라서 사용자는 레이더, 위성 및 지상 통신뿐 아니라 복잡한 군용 통신과 방위 산업용 전자기기 시스템을 비롯한 다양한 마이크로파 시스템에서 신호 성능을 측정할 수 있습니다.

MS2718B 스펙트럼 분석기는 10kHz 오프셋, 1GHz에서 -102dBc/Hz(통상)의 낮은 위상 잡음, 1Hz RBW, 1GHz에서 -159dBm(통상)의 동급 최고의 DANL, 1Hz-3MHz의 분해능 대역폭(RBW) 범위, 1Hz-3MHz의 비디오 대역폭(VBW) 범위를 나타냅니다. 또한, 동급 스펙트럼 분석기 중에서 가장 빠른 스위프 속도를 나타냅니다.

  • 최대 4GHz의 내장형 프리앰프(표준)
  • 약 5.7kg(12.5파운드, 통상)의 경량
  • 동급 최고의 표시 평균 잡음 수준(DANL: Displayed Average Noise Level)으로 1GHz, 1Hz RBW에서 < -159dBm(통상)
  • 1-2-5 시퀀스에서 빠른 확대(Zoom-in), 축소(Zoom-out) 표시
  • RBW: 1-3 시퀀스에서 1Hz-3MHz
  • VBW: 1-3 시퀀스에서 1Hz-3MHz
  • 자동 또는 수동 입력 감쇠기 제어
  • 전용 스마트 측정
  • 보안 데이터 작업 옵션
  • 개선된 제로 스팬 작동—시간 대비 전력 표시에서 사용 가능한 마커 5개
  • 보다 빠른 원격 I/O 및 측정 속도
  • 새로운 고급 제한선 생성 기능—성공/실패 차트
  • 트레이스 평균
  • 보통, 최대 보류, 최소 보류, 사용자 설정 가능 평균(65,000개 이상의 트레이스 평균 도출 가능!)
분야

탁월한 성능, 고급 기능 및 뛰어난 가치 덕분에 MS2718B는 제조, R&D 및 일반적인 용도의 분야에서 마이크로파 구성요소, 하위 시스템 및 시스템에 대한 측정을 간소화합니다. 15가지 무선 옵션을 통해 측정 기능을 추가할 수도 있습니다. 일반적인 분야는 다음과 같습니다.

  • 제조 및 R&D, 특히 보다 높은 성능 수준이 필요한 경우의 마이크로파 구성요소 테스트
  • ATE를 포함한 방위 산업용 전자 기기에 대한 항공 우주 & 방위 산업 테스트
  • 경제적인 스펙트럼 분석 도구가 필요한 대학 연구실
  • 일반적인 용도의 경제적인 스펙트럼 분석
  • 방송 측정 AM & FM 아날로그 및 IBOC 프루핑 측정
  • 광 무선 테스트 옵션:
    • 제조 및 R&D에서 구성요소 및 하위 시스템 테스트, 특히 노드-B 송신기(미리 작성된 테스트 소프트웨어 옵션)에 대한  7가지 무선 시스템 형식의 규정 준수 테스트
    • 연구실 또는 생산 현장의 송신기 스펙트럼 분석 - 점유 대역폭, 채널 전력, 인접 채널 전력비(APCR) 및 변조
    • 수신 신호 분석 - 대역 내 간섭 및 대역 외 스퓨리어스 신호 및 스펙트럼 마스크의 위치 및 식별
    • 3G 셀룰러 기지국 신호의 5차 고조파 측정
  • 위상 잡음 측정 소프트웨어 옵션은 대수 주파수 축을 사용해 단측파대 위상 잡음 대비 주파수 오프셋 표시를 제공합니다.  마커 기능은 초, 각도 또는 Hz 단위로 통합 잡음을 제공합니다.
옵션
옵션 및 위상 잡음 소프트웨어:
  • 옵션 007, 즉 보안 데이터 작업은 사용자가 측정 설정 정보를 내부 파일 저장소 위치로 저장하는 것을 방지합니다. 설정 및 측정 정보는 외부 컴팩트 플래시 메모리 모듈이나 외부 USB 메모리 장치에만 저장할 수 있습니다.
  • 옵션 17은 GPIB 인터페이스를 추가합니다.
  • 옵션 19는 Anritsu PSN50 High Accuracy Power Meter Sensor를 위한 지원을 추가합니다.
  • MS2718B용 옵션 89 IF 출력은 기기 스팬이 제로 스팬으로 설정된 경우 BNC 암 커넥터로부터 37.8MHz의 중심 주파수에서 IF 신호를 제공합니다. 사용자는 16MHz, 10MHz 및 7MHz의 매우 넓은 IF 대역폭 중에서 선택할 수 있습니다.

위상 잡음 측정 소프트웨어(부품 번호 2300-517)는 외부 PC(제공되지 않음)에서 실행되어 이더넷 인터페이스를 통해 MS2718B를 제어합니다. 이 소프트웨어는 동일한 척도로 다중 위상 잡음 트레이스 플롯을 제공하고, 마커 기능을 포함하여 선택 가능한 마커 간에 측정된 위상 잡음을 통합함으로써 소스 지터의 측정치를 초, 각도 또는 Hz 단위로 제공합니다.

무선 테스트 옵션:
MS2718B Economy Spectrum Analyzer는 다른 그 어떤 스펙트럼 분석기보다 훨씬 더 뛰어난 성능을 자랑합니다. 엔지니어와 기술자들은 스웹트 스펙트럼 측정 외에도 이 도구를 사용하여 중요 무선 시스템 구성요소와 하위 어셈블리에서 송신기 RF 및 변조 품질을 정확하게 측정할 수 있습니다. 이 소프트웨어 테스트 프로그램은 미리 작성된 테스트 루틴으로 무선 업계 사양을 기반으로 신호 성능을 테스트하도록 제작되었습니다.

현재 최신 무선 신기술인 Mobile WiMAX(802.16)에서부터 우수한 GSM과  기타 시스템 형식 6개에 이르기까지 무선 시스템의 성능 테스트별로 15가지의 기능 테스트 옵션을 사용할 수 있습니다. 각 무선 형식별로 2가지 옵션이 있으며, 이 중 한 가지 옵션은 RF 신호 성능을 특성화하기 위한 것이고, 다른 한 가지 옵션은 변조 기능을 위한 것입니다. 지정된 시스템 형식 내에서 긴 목록의 테스트 기능이 수행되며, 디스플레이에는 계산된 특성화뿐 아니라 측정된 데이터가 모두 표시됩니다.

무선 프로토콜

RF 측정 (1)

복조기 측정 (1)

GSM/GPRS/EDGE

옵션 40

Option 41

CDMA

옵션 42

옵션 43

W--CDMA

옵션 44

옵션 45

W--CDMA/HSDPA

옵션 44

옵션 65 (2)

EVDO

옵션 62

옵션 63

고정 WiMAX

옵션 46

옵션 47

TD-SCDMA

옵션 60

옵션 61

모바일 WiMAX

옵션 66

옵션 67

(1) RF 및 복조기 옵션은 신호 변조를 측정하고 옵션 009를 필요로 합니다
(2) 옵션 65에는 옵션 45가 포함되어 있습니다.

컴팩트 플래시 메모리 모듈과 USB 플래시 드라이버를 사용하면 사실상 트레이스 및 설정을 무제한으로 저장할 수 있습니다. 측정치를 컴팩트 플래시 모듈에 직접 저장할 수 있습니다. 예를 들어, 512MB 모듈은 20,000개 이상의 스펙트럼 분석기 측정치를 저장합니다. 이더넷 10/100 Base-T 연결을 사용한 원격 프로그래밍은 SCPI 프로그래밍을 사용하여 제공됩니다. 이더넷 연결을 통해 사용자는 제품과 함께 제공되는 Anritsu의 원격 액세스 소프트웨어를 사용해 기기를 원격으로 조작할 수 있는 유연성을 확보할 수 있습니다. 측정 및 설정은 이더넷 또는 USB 연결을 사용해 업로드 및 다운로드할 수 있습니다.

MS2718B에는 사용자 가이드, Master Software Tool과 USB 드라이버가 포함된 CD ROM, USB A-mini B 케이블, 이더넷 케이블, 2G USB 플래시 드라이브, 256MB 컴팩트 플래시 드라이브, Type-N 수 - SMA 암 어댑터, Type-N 수 - BNC 암 어댑터가 들어 있습니다.

모든 MS2718B에는 부품 및 서비스에 대한 1년 보증서가 있고, 보정 &일치 증명서도 들어 있습니다.

광범위한 무선 테스트 옵션
  • W-CDMA/HSDPA에서부터 Mobile WiMAX 및 TD-SCDMA에 이르기까지 미리 작성된 테스트 절차 15개
  • 업계 사양에 따른 옵션 테스트 RF 및 변조 특성화
  • 측정 및 계산된 데이터 매개변수가 표시됨
  • 자동화된 성공/실패 제한 기능을 통해 크루즈 컨트롤에서 제품 테스트를 실시할 수 있음
