MS27103A 12-24 Port Remote Spectrum Monitor

원격 스펙트럼 모니터

MS27103A
이 제품은 생산 중단되었습니다
overview
  • 9 kHz ~ 6 GHz
  • 다수의 안테나와 사용할 수 있는 12 (옵션 : 24포트) RF IN 포트
  • 최대 스위프 속도 24 GHz/s
  • 웹 브라우저로 측정을 표시, 제어, 수행하는 내장 웹 서버
  • 원격 배치 모니터의 장기 안정성 보장을 위한 워치독 타이머
  • 정밀한 신호 발견을 위한 낮은 스퍼 레벨
  • 20 MHz 순간 FFT 대역폭
이동통신망 운영회사들은 전 세계에서 주파수 스펙트럼 사용 권한을 구매하기 위해 수십 억 달러를 투자하였습니다. 스마트폰 사용자가 이동 중에 이메일과 웹 페이지를 보고, 연속 음향과 동영상을 감상하는 데 필요한 높은 데이터 대역을 전달하려면 이 스펙트럼이 필요합니다. 뛰어난 네트워크 성능을 유지하려면 운영자는 간섭의 출처를 식별하고 이를 찾기 위해 끊임 없이 스펙트럼을 모니터링해야 합니다. 불법 트랜스미터 또는 상호변조 제품 등의 의도치 않은 출처에서 간섭이 발생할 수 있습니다. 이는 전부 네트워크 데이터 용량을 감소시키고, 사용자 경험을 저해합니다. 운영자는 신속하게 행동하여 투자를 보호하고 데이터 용량을 유지할 수 있습니다.

MS27103A 원격 스펙트럼 모니터는 간섭 신호를 식별하고 찾기 위해 설계되었습니다. 이는 네트워크 운영자의 주요 목표인 사용자 경험을 최적화하는 데 기여합니다. 이는 고객 충성도 개선, 고객 이탈 감소, 더 탁월한 브랜드로 이어집니다.

또한 사용자 밀집 환경에서 높은 데이터 용량을 제공하기 위해 전 세계적으로 광범위하게 DAS 시스템이 배치됩니다. 교통 허브, 스포츠 스타디움, 쇼핑몰이 여기에 포함됩니다. 단일한 장비실에서 복수의 피드를 분포된 안테나 어레이로 방사합니다. DAS 시스템 용량 유지를 위해 각각의 RF 피드에서 간섭 신호를 모니터링하는 것은 필수적입니다. MS27103A는 전반적 시스템 성능을 유지하는 것을 보조하는 DAS 시스템의 완벽한 모니터링 솔루션입니다.

MS27103A는 랙 마운트 가능한 인클로저에 들어있으며 12개의 (또는 옵션으로 24개의) RF 입력이 포함되어 있습니다. 전자 스위치로 각 포트를 할당합니다. MS27103A는 사용자 지정 주파수에서 신호를 모니터링하고 기록하는 완전한 기능을 갖춘 플랫폼입니다.

최대 스위프 속도가 24 GHz/s인 MS27103A는 여러 종류의 신호를 포착할 수 있습니다. 이런 신호에는 주기적이거나 순간적 전송뿐 아니라 짧은 “버스트” 신호도 포함됩니다. MS27103A 모니터의 20 MHz 순간 FFT 대역폭은 차후의 포스트-프로세싱을 위하여 광대역 실시간 신호 활동 포착 기능을 제공합니다. 블럭 또는 스트림 모드 둘 다에서 IQ 데이터를 포착하여 기록할 수 있습니다. 사용자가 지정한 임계값을 넘어선 경우에만 스펙트럼 측정치를 포착할 수 있도록 “이벤트 발생 시 저장”하는 기능을 제공합니다. 의미 있는 신호만 포착하고 기록하므로 메모리 공간을 절약해 줍니다.

원격 스펙트럼 모니터와의 커뮤니케이션
MS27103A는 다양한 통신 방법을 사용할 수 있습니다. 그 방법들이 아래에 제시되어 있습니다.

1. 웹 서버 내장
MS27102A에 웹 서버가 내장되어 있습니다. 인터넷 브라우저를 사용하여 (Chrome 및 FireFox 지원) 사용자는 전 세계 어디에서든 스펙트럼 모니터에 로그인하고 어떠한 기능이든 제어할 수 있습니다. 주파수 등의 매개변수 설정, RBW/VBW 제어, 기준 레벨 구성 및 사용자의 스펙트럼 모니터링 응용 기능과 관련된 많은 기타 설정들이 이러한 기능에 포함됩니다. 그와 동시에, 트레이스 데이터, 스펙트로그램 및 기타 측정치들을 브라우저 창에서 확인할 수 있습니다. 운영 체제 플랫폼과 무관하게 사용할 수 있다는 것이 웹 서버의 주요 특징입니다. 브라우저를 표시할 수 있는 모든 전자 기기를 웹 서버에 연결하여 사용할 수 있습니다. PC, 노트북, 태블릿 그리고 스마트폰에서도 스펙트럼을 보고 원격으로 기기 설정을 조정할 수 있습니다. 각 모니터는 또한 기가비트 이더넷을 사용하므로 측정 데이터와 제어 정보를 빠르게 전송할 수 있습니다.

2. SCPI 프로그래밍
이용 가능한 SCPI 명령을 통해 사용자는 자신만의 모니터링 프로그램을 작성할 수 있습니다. Anritsu에서는 모든 SCPI 명령, 해당 명령의 설명, 올바른 구문 사용을 포함하는 사용 설명서를 제공합니다. 또한 모니터의 개별 IQ 데이터 출력 쌍은 고정밀 GPS 신호를 이용한 타임스탬프가 기록됩니다. 이를 통해 IQ 데이터를 TDOA(Time Distance of Arrival: 전파 도착 시간 차)에 사용하여 신호의 지리적 위치를 찾을 수 있습니다. IQ 데이터 타임 스탬프 해상도는 정확한 신호 위치 측정을 위해 9 nSec(나노초)의 정밀도를 가지고 있습니다.

3. Vision™ 애플리케이션 소프트웨어
Vision™ 소프트웨어는 옵션으로 사용할 수 있습니다. Vision은 모니터링 하드웨어와 함께 사용하여 측정 데이터 수집을 자동화함으로써 네트워크의 양호한 정도 및 스펙트럼 사용에 대한 유용한 정보를 제공합니다. Vision은 간섭 신호 모니터링 및 탐색을 위한 두 가지 구성 요소를 갖추고 있습니다.

  1. Vision Monitor (옵션 400)
  2. Vision Locate (옵션 401)

Vision Monitor는 자동으로 스펙트럼 데이터를 기록하고, 검색 가능한 스펙트럼 기록 데이터베이스를 유지하며, 비정상 신호 활동에 대한 알람 기능을 활성화하고, 자동으로 이메일 알림을 전송하며, 스펙트럼 모니터링 시스템 관리를 위한 도구 모음을 제공합니다.

Vision Locate는 간섭 또는 불법/무단 신호의 지리적 위치를 찾을 수 있는 기능을 제공합니다. 신호 위치를 올바르게 찾으려면 반드시 세 개 이상의 모니터를 사용해야 합니다. Anritsu 웹사이트에서 Vision 제품에 대한 자세한 정보를 확인할 수 있습니다.

주요 특징

  • 9 kHz ~ 6 GHz
  • 최대 스위프 속도 24 GHz/s
  • 웹 브라우저를 통한 (Chrome 및 FireFox 지원) 측정 표시, 제어, 수행을 위한 웹 서버
  • 원격 펌웨어 업데이트 가능
  • 원격 배치 모니터의 장기 안정성 보장을 위한 워치독 타이머
  • Linux 운영 체제
  • 정확한 신호 발견을 위한 낮은 불요 신호
  • 20 MHz 순간 FFT 대역폭
  • 낮은 전력 소비 <11watts
  • 위치 확인 및 시간 동기화 애플리케이션을 위한 내장 GPS 리시버
  • 고속 전송을 위한 기가비트 이더넷
  • 간섭 분석: 스펙트로그램 및 신호 강도
  • 동적 범위: > 106 dB로서 1 Hz BW로 정규화됨
  • DNAL >106dB to 1Hz BW
  • 위상 잡음: -99 dBc/Hz @ 10 kHz로서 1 GHz에서 오프셋됨
  • TDOA 응용 기능을 위한 IQ 블럭 모드 및 스트리밍과 타임스탬프 기능
  • 자동 스펙트럼 측정, 알람 설정, 신호 출처의 지리적 위치 탐색을 위한 옵션 Vision 소프트웨어

스펙트럼 보장을 위한 MS27103A
MS27103A는 넓은 주파수 범위를 커버하는 복수의 안테나를 필요로 하는 시스템에서 사용하는 멀티포트 RF In 모니터링 플랫폼입니다. 이 모니터는 복수의 섹터 및 섹터당 복수의 주파수를 사용하는 이동통신 인프라 장비에 대체로 사용됩니다. 스펙트럼 입찰 획득을 위해 네트워크 운영자들은 일반적으로 수십억 달러를 사용합니다. 투자를 보호하려면 이동통신 제공자는 고객에게 뛰어난 서비스를 제공해야 합니다. 다양한 출처의 간섭으로 통화가 끊기고, 데이터 속도가 느려지고, 네트워크 성능이 떨어질 수 있습니다. MS27103A는 BTS에서 신호를 받고, 간섭의 식별 및 제거를 촉진할 수 있습니다. 원하지 않는 신호 활동 패턴을 검토하여 간섭 문제의 출처를 효율적으로 특성화하고 위치를 찾을 수 있습니다.

응용 분야
  • BTS에서 이동통신 운영자가 스펙트럼을 모니터링
  • 화이트 스페이스 모니터링 (넓은 주파수 범위를 커버하기 위해서는 복수의 안테나가 필요함)
  • 복수의 지향성 안테나가 필요한 그 외의 응용 분야
옵션
옵션 설명

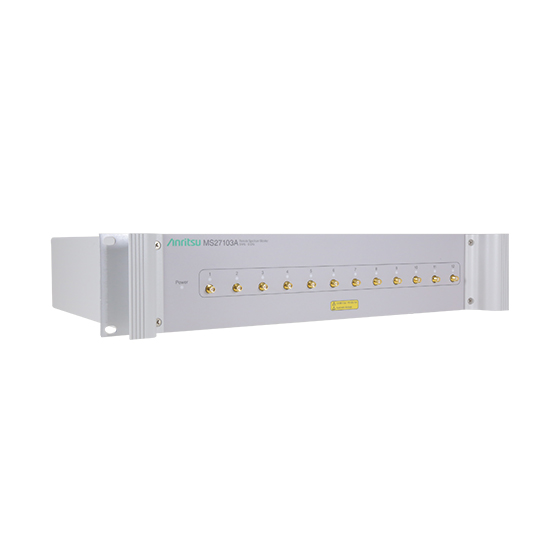

MS27103A-0706 9 kHz — 6 GHz 스펙트럼 모니터

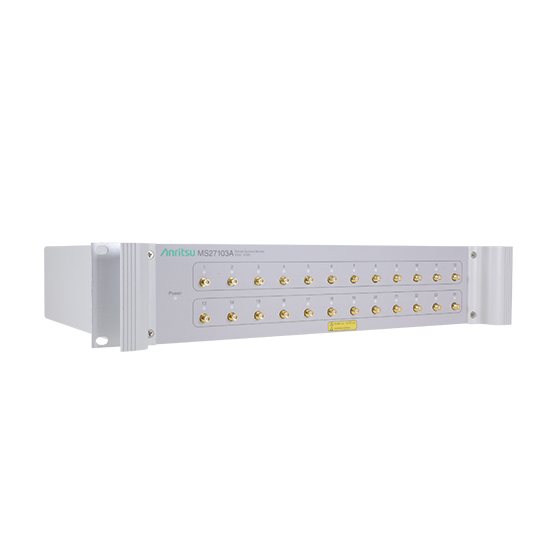

MS27103A-0424 24 포트 옵션
MS27103A-0412 데이지 체인이 가능한 2개의 이더넷 포트
MS27103A-0400 Vision™ Monitor
MS27103A-0401 Vision™ Locate (옵션 400 필수)
MS27103A-0110 전원 공급 110/220 Vac
시작하기

이더넷 네트워크를 사용하는 원격 스펙트럼 모니터에 연결하기

기기에 있는 기가비트 이더넷 포트에 연결하여 MS27103A와 통신을 합니다. DHCP를 통해 동적으로 IP 주소를 획득하기 위한 옵션 또는 정적 IP 주소 설정을 위한 옵션이 제공됩니다. 기기는 기본 정적 IP 주소 10.0.0.2가 제공됩니다. 노트북 또는 PC로 기기에 연결하면 모니터의 내장 웹 서버에서 제공하는 사용자 인터페이스를 통해 IP 형식을 변경할 수 있습니다.

DHCP 사용 시 Anritsu는 네트워크에 연결된 모든 기기를 찾아주는 이더넷 발견 프로그램을 제공합니다. 이더넷 발견 프로그램(Ethernet Discovery Program)은 Anritsu 웹사이트에 있습니다.

일부 고객은 스펙트럼 모니터의 호스트네임을 동적 IP 주소로 연결할 수 있는 도메인네임서버(DNS)를 사용하는 것을 원할 수 있습니다. DNS 서버는 호스트네임을 작성할 수 있는 능력을 제공합니다. 예를 들어 “mymonitor1.org” 또는 “spectrum1.net”라는 호스트네임을 사용할 수 있습니다. 여러 가지 무료 DNS 서비스를 사용할 수 있습니다. Anritsu가 사용하는 이러한 서비스 중의 하나가
www.no-ip.com입니다. 계정을 만들고 기기를 위한 호스트네임을 선택해야 합니다.

이더넷 연결을 위한 추가 정보는 '다운로드 라이브러리' 탭을 통해 다운로드할 수 있는 이더넷 구성 빠른 시작 가이드(Ethernet Configuration Quick Start Guide)에서 확인할 수 있습니다.
