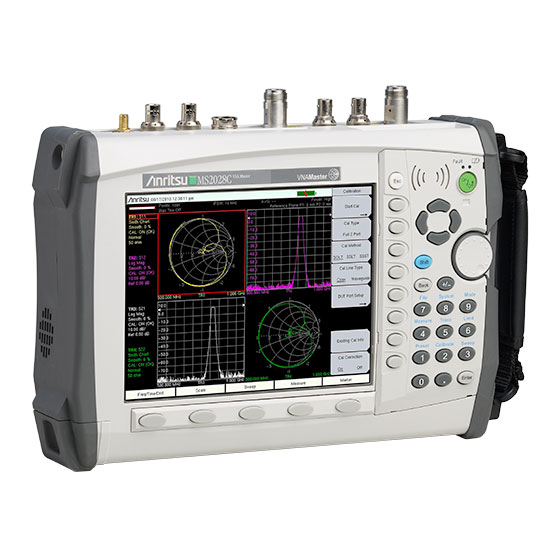

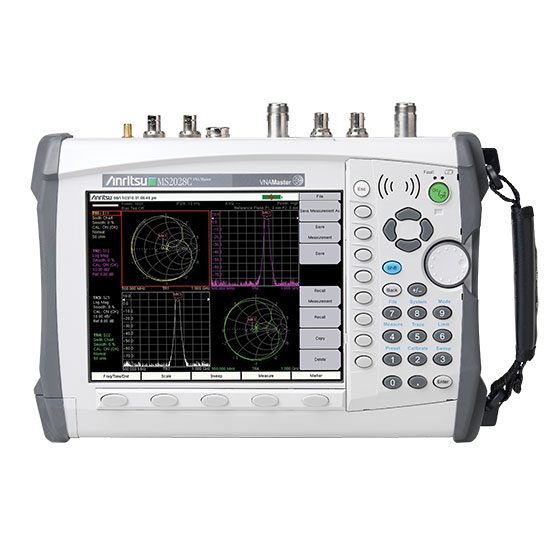

VNA Master MS2028C

VNA Master

MS2028C
이 제품은 생산 중단되었습니다
Overview
VNA Master(5kHz-20GHz)
최고 성능, Benchtop VNA와 비슷
  • 활성 포트 2개, 완전 역전 VNA
  • 단일 연결로 S-매개 변수 4개 모두를 측정
  • 데이터 포인트당 350usec, 필터 튜닝에 이상적
  • 12-term 오류 정정 알고리즘
  • 최대 4개의 S-매개 변수에 대해 4-쿼드런트 디스플레이 사용자 구성
  • 도파관 측정, SOLT, SSLT 및 SST 보정 지원
  • 벡터 전압계 옵션, 케이블 위상 정합에 이상적
  • 정밀한 시간 또는 거리 영역 진단을 위한 시간 영역 옵션, 게이트된 시간 영역, LP 처리, 페이서 임펄스 모드 포함
  • 거리 영역 옵션
  • 고속 데이터 케이블에서 S-매개 변수를 위한 평형/차등 옵션, 1-포트
  • 기본 3년 무상보증 제공 (배터리는 1년 무상보증)

핸드헬드 S-매개 변수의 Grand Master—VNA Master(5kHz-20GHz)

Grand Master라는 이름 자체가 기술, 경험, 성과, 인지도 및 "동급 최고"를 나타냅니다. Anritsu의 핸드헬드 Master 계측 제품 라인은 혁신적인 현장 테스트 제품에서의 8세대 현장 경험을 바탕으로 한 모든 경험과 노하우가 결합된 제품입니다. 마찬가지로 VNA Master에는 수년 간의 현장 응용 분야가 결합되어 있어, 유지보수 직원에게 광범위한 유용성을 지원하는 강화된 측정 옵션을 통해 원격 위치에서 고유한 벡터 네트워크 분석 + 스펙트럼 분석(MS2036/8C 참조)을 제공합니다.

Anritsu VNA Master MS2028C는 언제 어디서든 2-포트, 2-경로 측정을 지원하는 업계 최고 성능의 핸드헬드 솔루션입니다. 이 제품은 특히, 정확한 벡터 정정 2-포트 크기, 위상 및 거리 측정을 통해 현장에서 복잡한 케이블 및 안테나 측정 요구사항을 해결합니다. MS2028C는 5kHz-20GHz 주파수 대역을 지원하는데, 여기에는 광범위한 무선 주파수 통신 시스템뿐 아니라 다수의 레이더 및 마이크로파 통신 시스템, 동축 및 도파관 모두가 포함되어 있습니다.

뿐만 아니라, 이 측정 도구는 업계 최초로 핸드헬드 VNA에 12-term 오류 정정 알고리즘을 제공합니다. 포인트당 350µsec의 통상적인 측정 속도 덕분에, 튜닝 중에 종종 여러 S-매개 변수가 상호 작용하는 현장에서 필터를 튜닝하는 데 매우 적합합니다. 3-수신기 구조를 사용한 MS2028C는 DUT와의 단일 연결로 S-매개 변수 4개 모두를 한번에 측정 및 표시할 수 있습니다.

현장의 RF 엔지니어와 기술자들은 전세계 항공 우주, 방위 및 일반 용도의 통신 시스템 분야에서 설치와 유지보수 지원을 제공합니다. 그러한 예로는 대개 해군 함정의 레이더, 군용 차량의 통신, 공군 및 민간 항공기의 비행 대기선 테스트 등이 있습니다. 이들 장치는 전세계적으로 무선 항법 시스템에서 VHF VOR(Omni-directional Range) 안테나를 지원합니다. 또한, 이 장치들은 안테나, 케이블, 필터, 멀티플렉서, 증폭기, 분리기, 서큘레이터, 스위치 및 기타 첨단 요소를 비롯하여 전체 시스템에서 고장을 일으킬 수 있는 광범위한 시스템 요소에 일상적으로 직면할 것입니다.

VNA Master는 현장에서의 레이돔/유전체 테스트와 같은 새로운 첨단 기술 응용 분야도 지원합니다. 이 제품의 VNA 오류 수정 기능은 Damaskos, Inc.와 같은 제조업체에서 제공하는 유전체, 라미네이트, 페라이트, 손실이 많은 페인트 등을 위한 혁신적인 테스트 비품에 필수적입니다. 다른 새로운 응용 분야로는 항공기 결함 위치의 노후 문제와 격벽과 칸막이를 관통해 지나가는 선상 유선 케이블 번들이 있습니다. 라이브러리 탭의 응용 노트를 참조하십시오. 보조 모듈 ODTF-1을 사용해 광섬유 케이블에서 DTF를 수행할 수도 있습니다.

옵션
옵션 설명 옵션 주문 번호
옵션 2 시간 영역(옵션 0501, 거리 영역 포함) MS2028C-0002
옵션 5 전력 모니터(외부 검출기 필요) MS2028C-0005
옵션 7 안전한 데이터 작동 MS2028C-0007
옵션 10 내장형 가변 전압 바이어스 티 MS2028C-0010
옵션 11 K(f) 테스트 포트 커넥터 MS2028C-0011
옵션 15 벡터 전압기 MS2028C-0015
옵션 19 고정확도 전력계(USB 센서 필요, 별도 판매) MS2028C-0019
옵션 31 GPS 수신기(GPS 안테나 필요, 별도 판매) MS2028C-0031
옵션 77 평형/차등 S-매개 변수, 1-포트 MS2028C-0077
옵션 501 거리 영역 MS2028C-0501
옵션 98 Z-540 보정 MS2028C-0098
옵션 99 프리미엄 보정 MS2028C-0099
