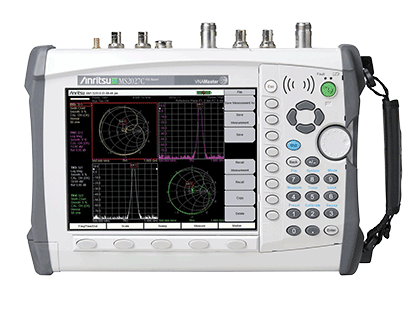

VNA Master MS2027C Vector Network Analyzer

VNA Master

MS2027C
이 제품은 생산 중단되었습니다
Overview

VNA Master MS2027C (5kHz ~ 15GHz)

  • S-매개 변수 4개를 모두 볼 수 있는 사용자 정의 가능 쿼드 디스플레이
  • 진정한 2-path, 2-port 벡터 네트워크 분석기
  • 12-term 오류 수정을 통한 최고의 정확성
  • 최대 4001개의 임의 데이터 포인트
  • 도파관 측정 지원
  • 타임 도메인 옵션에 게이티드 타임 도메인, 페이저 임펄스 모드 및 LP 프로세싱 포함
  • 기본 3년 무상보증 제공 (배터리는 1년 무상보증)

VNA Master MS2027C는 Anritsu MS202xC/3xC 제품군의 중급 VNA 모델로 진정한 2-port, 2-path 측정을 벤치 또는 현장에서 가능하게 해주는 고성능 핸드헬드 기기의 벡터 네트워크 분석기 주파수 범위 5kHz ~ 15GHz를 지원합니다. VNA Master MS2027C는 정밀성, 벡터 수정된 2-port 강도, 상차 및 Distance-To-Fault 측정과 함께 복잡한 케이블 및 안테나 분석 필요성을 충족시켜 드립니다. VNA Master MS2027C는 5kHz에서 15GHz의 주파수대를 지원하며, 여기에는 다양한 레이더 및 초음파 통신 시스템을 비롯한 무선 주파수 통신 시스템이 포함됩니다. VNA Master 제품군에서 제공, MS2036C, MS2037C, 및 MS2038C 모델에서도 유사한 VNA의 기능을 이용할 수 있을뿐 아니라, 초저 노이즈 플로어 및 우수한 3차 인터셉트 성능을 갖춘 고성능 스펙트럼 분석기가 포함됩니다.

뿐만 아니라, 이 측정 도구는 업계 최초로 핸드헬드 VNA에 12-term 오류 수정 알고리즘을 제공합니다. 포인트당 350µsec의 전형적 측정 속도 덕분에, 튜닝 중에 종종 여러 S-매개 변수가 상호 작용하는 현장에서 필터를 튜닝하는 데 매우 적합합니다. 3-수신기 구조를 사용한 MS2027C는 DUT와의 단일 연결로 S-매개 변수 4개 모두를 한번에 측정 및 표시할 수 있습니다. MS202xC/3xC 제품군의 VNA Masters는 모두 3GHz에서 업계 최고의 지정 전송 동적 범위인 100dB을 제공합니다.

현장의 RF 엔지니어와 기술자들은 전세계 항공 우주, 방위 및 일반 용도의 통신 시스템 분야에서 설치와 유지 관리 지원을 제공합니다. 이에는 대개 해군 함정의 레이더, 군용 차량의 통신, 공군 및 민간 항공기의 비행 테스트 등이 포함됩니다. 이들 장치는 전세계적으로 무선 항법 시스템의 VHF VOR(Omni-directional Range) 안테나를 지원합니다. 또한, 이 장치들은 안테나, 케이블, 필터, 멀티플렉서, 증폭기, 분리기, 서큘레이터, 스위치 및 기타 첨단 요소를 비롯하여 전체 시스템에서 고장을 일으킬 수 있는 광범위한 시스템 요소에 일상적으로 직면할 것입니다.

VNA Master는 현장에서의 레이돔/유전체 테스트와 같은 새로운 첨단 기술 응용 분야도 지원합니다. 이 제품의 VNA 오류 수정 기능은 Damaskos, Inc.와 같은 제조업체에서 제공하는 유전체, 라미네이트, 페라이트, 손실이 많은 페인트 등을 위한 혁신적인 테스트 비품에 필수적입니다. 다른 새로운 응용 분야로는 항공기 결함 위치의 노후 문제와 격벽과 칸막이를 관통해 지나가는 선상 유선 케이블 번들이 있습니다. 라이브러리 탭의 응용 노트를 참조하십시오.

옵션
옵션 설명 옵션 주문 번호
옵션 2 타임 도메인 (옵션 0501, 디스턴스 도메인 포함) MS2027C-0002
옵션 5 파워 모니터 (외부 탐지기 필요) MS2027C-0005
옵션 7 보안 데이터 운용 MS2027C-0007
옵션 10 내장 변수 전압 바이어스 티 MS2027C-0010
옵션 11 K(f) 테스트 포트 커넥터 MS2027C-0011
옵션 15 벡터 전압기 MS2027C-0015
옵션 19 높은 정확도의 전력계 (별매품인 USB 센서 필요) MS2027C-0019
옵션 31 GPS 수신기 (별매품인 GPS 안테나 필요) MS2027C-0031
옵션 77 평형/차동 S-매개 변수, 1-포트 MS2027C-0077
옵션 501 디스턴스 도메인 MS2027C-0501
옵션 98 Z-540 캘리브레이션 MS2027C-0098
옵션 99 프리미엄 캘리브레이션 MS2027C-0099
