BER 테스터

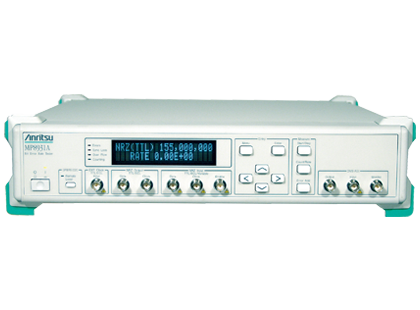

MP8931A
이 제품은 생산 중단되었습니다
Overview
  • PN9/15/23단 및 ALL 0/1,1010에 의한 송출·검출이 가능
  • 측정 인터페이스로서 NRZ, DVB-SPI, DVB-ASI를 표준장비
  • DVB I/Fdata packet내의 잘못율 측정 개소의 선택이 가능
  • 잘못 삽입에 의한 측정이 가능
잘못율 측정기 MP8931A는, 디지털 방송 전용의 I/F인 DVB-ASI, DVB-SPI 및 종래의 NRZ I/F를 구비한 bit error 측정기입니다.
                     항목                                                         규격
  측정 인터페이스  NRZ, DVB-SPI, DVB-ASI
  리모트 제어용 인터페이스  GBIB、RS-232C
  내부 클록 주파수  1 kHz~155 MHz
  외부 클록 주파수  1 kHz~155 MHz, TTL/ECL, 75Ω/1MΩ
  송출·측정 패턴  PN9, PN9_INV, PN15, PN15_INV, PN23, PN23_INV,ALL"0", ALL"1", "1010"
  잘못 삽입   없음, 수동, 연속 삽입(10-3,10-4,10-5,10-6,10-7)
  측정 시간·비트수 설정   측정 시간(0∼59초,0∼59분,0∼999시간)
  측정 비트수 (103∼1015), 수동
  AUTOSYNC (동기 변두리 때 동작) ON (재동기후 재측정), OFF (재동기를 실시하지 않고, 측정 계속)

DVB인터페이스 패킷 종별

  ①204 : (1)+187+(16) 패킷
  ②188 : (1)+187 패킷
  ③204 : (1+3)+184+(16) 패킷
  ④188 : (1+3)+184 패킷
  ⑤204 : (1)+203 패킷
  ⑥204 : (1+3)+200 패킷

  스루풋 설정  1 MHz~27 MHz
