Power Meter

ML2438A
이 제품은 생산 중단되었습니다
Overview

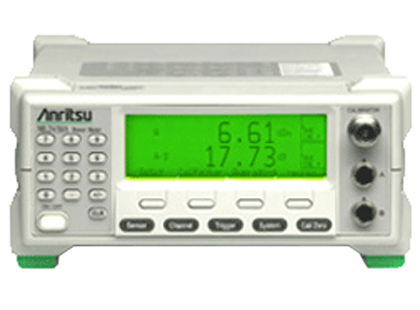

ML2437A Power Meter는 열 계측기의 정확도, 다이오드 계측기의 속도, 피크 전력계 디스플레이 그래픽의 이점을 결합한 제품입니다. 그 결과, 단일 기기에서 초당 35K 이상으로 샘플링하고 단일 센서로 90dB의 동적 범위를 확보할 수 있습니다. 이 계측기에는 그래픽 디스플레이 기능이 표준 기능으로 포함되어 있습니다. 고내구성 하우징과 대용량 NiMH 배터리 옵션을 통해 현장 서비스 분야에 연구실 품질 정확도를 제공합니다. ML2438A에는 2개의 입력이 있습니다.

  • 속도 및 동적 범위
  • 고속 열 센서
  • GPIB 속도
  • GPIB 에뮬레이션
  • 트리거링 컨트롤
  • 버스트 프로파일 그래픽 디스플레이
  • 전력 대비 시간 그래픽 디스플레이
  • 병렬 프린터 커넥터
사양

90dB의 동적 범위
일반적인 통신 업계 ATE 시스템은 60-80dB의 동적 범위에서 작동합니다. MA247xD Series의 90dB 동적 범위는 50dB 센서 2개를 대체합니다. 또한, 더 이상 2개의 센서에 RF 스위치가 필요하지 않습니다. 따라서 소프트웨어 제어 복잡성이 줄고 테스트 실행 속도가 높아집니다.

센서 EEPROM
모든 MA24xx Series 센서에는 내장 EEPROM이 장착되어 있어 보정 인자 데이터 대비 주파수를 보관할 수 있습니다. 따라서 전력계가 판독을 자동으로 보간 및 교정할 수 있어 정확도와 편리함이 향상됩니다.

높은 안정성
내구성 높은 폴리카보네이트 섀시 설계는 낙하 충격 및 까다로운 현장 처리를 감당할 수 있습니다. 통풍구가 없고, 이 계측기에는 튐 방지 기능이 있습니다. 앞면 덮개 패널과 소프트케이스는 환경 보호를 강화하기 위한 옵션입니다. 또한 전력 센서는 거친 취급에도 잘 견딜 수 있도록 내구성이 매우 뛰어납니다.

향상된 정확도
불일치 불확실성은 대개 가장 큰 오류 요인입니다. MA24xx Series Power Sensor의 경우 센서 반사 손실이 통상 5-6dB 개선되어 대개 불일치 불확실성이 절반으로 감소합니다. MA244xD Series High Accuracy Sensor에는 반사 손실을 5-6dB 추가로 개선하는 매칭 패드가 통합되어 있어서 불일치 불확실성이 또 절반 감소합니다.

경로 손실 교정을 위한 오프셋 테이블
감쇠기, 결합기, 케이블, 스위치 및 기타 테스트 설치 장치의 실제 주파수 응답을 보상하면 측정 정확도가 개선됩니다. 따라서 ML2430A Series는 기존의 고정 dB 오프셋 기능 외에도 감쇠 대비 주파수의 오프셋 테이블을 적용할 수 있습니다. 새로운 1N 시리즈 광대역 전력 리미터 다음에 전력 센서를 연결하는 경우, 오프셋 테이블은 주파수 응답을 보상합니다. 따라서 이러한 결합을 통해 정확한 “번아웃 방지” 센서가 확보됩니다.

Softkey 메뉴 제어
Softkey 메뉴는 사용자 인터페이스를 이해하기 쉽게 만들어 기기 제어를 간소화합니다. 숫자 키패드는 조작자 인터페이스를 간소화합니다.

배터리
NiMH “Smart” 배터리 옵션은 통상 하루에 8시간 동안 작동할 수 있는 높은 전하 밀도를 지원합니다. 정확한 연료 게이징, <2시간 고속 충전 주기, NiCd 유형의 메모리 효과 제거를 통해 이 배터리 기술의 편리함이 보다 향상됩니다.

전압계
ML2430A Series는 고속 전압 측정도 지원합니다. 뒷면 패널 BNC는 전압을 측정하거나 V/GHz 입력으로 작동하여 자동화된 센서 보정 인자 교정을 지원합니다.
