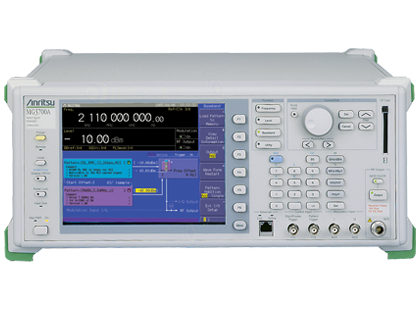

Vector Signal Generator MG3700A

Vector Signal Generator

MG3700A
이 제품은 생산 중단되었습니다 대체 모델: MG3710A
Overview
  • 250 kHz~3.0 GHz/6.0 GHz 주파수 지원
  • 최대 2 GB(1 GB x 2)까지 확장 가능한 1 GB 임의 파형 메모리(512 MB x 2) 내장
  • 120 MHz 와이드 기저대역 발생기 내장
  • 40 GB 하드 디스크 내장
  • 하나의 기기가 파형 조합 기능으로 원하는 신호와 간섭 신호(변조 신호/AWGN/웨이브 딜레이)를 모두 출력
  • LTE/LTE-Advanced (FDD/TDD), WLAN 및 모바일 WiMAX를 포함하는 다양한 통신 방법에 대해 변조 신호를 출력

■개요
MG3700A 벡터 신호 발생기는 160 MHz 샘플링 레이트의 고속, 임의 파형 기저대역 발생기를 내장하고 있습니다. 이것은 최대 120 MHz의 벡터 변조 대역폭을 지원하며, 최대 2 GB의 큰 임의 파형 메모리를 가지고 있으며, LTE FDD, LTE TDD, 모바일 WiMAX, 디지털 방송 ISDB-T/ISDB-Tmm, 무선 LAN, GPS 등을 포함한 주요 모바일 통신용 디지털 변조 신호를 출력합니다.

IQproducer는 MG3700A용 파형 패턴을 형성하기 위한 PC 애플리케이션 소프트웨어입니다. 여기에는 LTE/ LTE-Advanced (FDD/ TDD), WLAN 및 모바일WiMAX을 포함한 각 통신 방법에 대해 파라미터 설정 화면이 있어서 사용자가 파형 패턴을 생성하기 위한 파라미터를 설정할 수 있게 해 줍니다. 생성된 파형 패턴을 MG3700A로 보내는 것은 변조된 신호 출력을 지원합니다. 또한, IQproducer는 EDA(Electronic Design Automation) 툴(MATLAB 등)을 사용해서 만들어진 ASCII 파일을 파형 파일로 변환해서 독특한 변조 신호 측정을 지원합니다.
*: MATLAB® 은 The MathWorks, Inc.의 등록상표입니다.

■기본 성능

  • 주파수 범위: 250 kHz~6GHz
            250 kHz~3 GHz(표준)
            250 kHz~6 GHz(옵션)
  • 와이드 벡터 변조 대역폭
            120 MHz(내부 기저대역 발생기)
            150 MHz(외부 IQ 입력)
  • 고정밀도
            절대 레벨 정확도: ±0.5 dB
            선형성: ±0.2 dB 규정치
  • 100BASE-TX LAN에서의 고속 파형 전송
  • 40 GB 하드 디스크
  • 대용량 기저대역 메모리
            1 GB = 256 M 샘플/채널(표준)
            2 GB = 512 M 샘플/채널(옵션)
  • Waveform Combine Function
            파형 결합 기능
  • 최대 20 Mbps의 BERT 분석기 내장
            입력 비트 레이트: 1 kbps~20 Mbps
            입력 비틀 레이트: 100 bps~120 Mbps(옵션)
  • 중량: 15 kg(옵션 제외)





Application Model No. Name/Functions Brochure Product Introduction Others
 Vector Signal Generator (outline)  MG3700A  Vector Signal Generator Download Download Download
 Vector Signal Generator (details)  MG3700A  Vector Signal Generator   Download
 IQproducer  MX3701xxA  IQproducer series catalog Download
 Waveform pattern  Standard function
 + MX3700xxA
 Waveform pattern series catalog Download
 3GPP LTE (FDD)  MX370108A  LTE IQproducer Download Download Download
 MX370108A-001  LTE-Advanced FDD Option
 3GPP LTE (TDD)  MX370110A  LTE TDD IQproducer Download Download Download
 MX370110A-001  LTE-Advanced TDD Option
 HSDPA/HSUPA  MX370101A  HSDPA/HSUPA IQproducer Download Download Download
 W-CDMA  Standard function  W-CDMA waveform pattern (built-in) + Download   Download
 W-CDMA IQproducer (standard) Download
 BS Load Test (W-CDMA/HSPA)  Standard function  W-CDMA waveform pattern (built-in) + Download   Download
 W-CDMA IQproducer (standard) Download
 GSM  Standard function  GSM/EDGE waveform pattern Download
 CDMA2000/1xEV-DO  Standard function
 + MX370103A
 CDMA2000/1xEV-DO waveform
 pattern (built-in) +
Download   Download
 CDMA2000 1xEV-DO IQproducer
 (MX370103A)
Download Download
 TD-SCDMA  MX370001A  TD-SCDMA waveform pattern Download   Download
 Field Measurements         Download
 Next-generation PHS  MX370109A  XG-PHS IQproducer Download Download
 Mobile WiMAX  MX370105A  Mobile WiMAX IQproducer Download Download Download
 WLAN  MX370111A  WLAN IQproducer Download Download
 MX370111A-001  802.11ac(80MHz)Option
 Terrestrial Digital Broadcasting
(ISDB-T)
 Standard function  Digital broadcasting waveform
pattern
Download Download
 Mobile Terminal ISDB-T/GPS
Evaluation
 Standard function  Digital broadcasting/GPS waveform
pattern
Download Download
 GPS  Sample tool  GPS position waveform generation tool   Download
 DVB-T/H  MX370106A  DVB-T/H IQproducer Download Download Download
 CMMB  MX370160A  CMMB waveform generation software
(build-to-order)
  Download
 TDMA  MX370102A  TDMA IQproducer Download Download
 Fading  MX370107A  Fading IQproducer Download Download
 Multi-carrier Signal Generation  MX370104A  Multi-carrier IQproducer Download Download
 Immunity Test     Download
 Simulator Measurement Instrument
 Proposal
    Download Download Download
 Two-signal Combine Function     Download   Download
 Modulated Signal Output Method         Download
 LAN Connection         Download
사양

사양

항목 사양
 주파수  범위  250 kHz~6 GHz(옵션), 250 kHz~3 GHz(표준)
 해상도  0.01 Hz
 출력 레벨  설정 가능 범위  -140~+13 dBm(E-ATT), -140~+19 dBm(M-ATT)
 정확도 범위  CW: -136~+6 dBm(E-ATT), -136~+10 dBm(M-ATT)
 정확도  ±0.5 dB (E-ATT, 25 MHz~3 GHz, -120~+6 dBm)
 ±0.8 dB (E-ATT, 3 GHz~6 GHz, -120~+3 dBm)
 ±0.5 dB (M-ATT, 25 MHz~3 GHz, -120~+10 dBm)
 ±0.8 dB (M-ATT, 3 GHz~6 GHz, -100~+7 dBm)
 CW와 MOD간의 차이  ±0.2 dB (W-CDMA Downlink 1코드 출력 시, 1 캐리어, RMS=1634)
 신호 퓨리티  스퓨리어스/하모닉스  <-30 dBc (f > 300 MHz@E-ATT, f > 250 kHz@M-ATT)
 스퓨리어스/
 논-하모닉스
 <-60 dBc (2.4 GHz, 25 MHz~3 GHz의 교차 스퓨리어스 예상)
 <-54 dBc (4.4 GHz, 3 GHz~6 GHz의 교차 스퓨리어스 예상)
 기저대역
 발생기
 해상도  D/A 14 비트
 샘플 레이트  20 kHz~160 MHz
 파형 메모리  2 GB = 512 M 샘플(옵션)
 1 GB = 256 M 샘플(표준)
 파형 출력 모드  MG3700A는 두 개의 내장 임의 파형 메모리를 포함하고 있으며, 이들 두 메모리는 각각 하나의 파형 패턴을 선택할 수 있습니다. MG3700A는 메모리 중의 어느 한 신호를 출력할 수 있으며, 양 신호를 동시에 결합 및 출력할 수도 있습니다.
  • 정의된 모드
  • 편집 모드
 I/Q 변조 대역폭  120 MHz(내부 기저대역 발생기 사용)
 150 MHz(외부 IQ 입력 사용)
 질량  <15 kg (옵션 제외)
 BER
 측정
 기능
 표준  입력 비트 레이트: 1 kbps~20 Mbps
 측정 가능 패턴: PN9/11/15/20/23, ALL0, ALL1, 0 및 1의 반복
 옵션  입력 비트 레이트: 100 bps~120 Mbps
 측정 가능 패턴: PN9/11/15/20/23, PN9fix/11fix/15fix/20fix/23fix, ALL0, ALL1,
                                         0 및 1의 반복, 사용자정의
 파형 데이터의 보관  HDD  40 GB HDD 내장
 CF  CF 슬롯은 전면 패널에 위치합니다.
 파형 전송  외부 → HDD  2 MB/s(규정치, 100Base Tx), 또는 1.5 MB/s(규정치, CF 카드)
 HDD → ARB 메모리  14 MB/s(규정치)
 리모컨  GPIB, 100Base-Tx
 파형 공급 방법  IQproducer

 IQproducer 파형 패턴을 생성해서 MG3700A로 전송할 수 있는 PC 애플리케이션 소프트웨어입니다. IQproducer는 표준 기능으로 MG3700A를 갖추고 있으며, 다음과 같은 네 가지 기능을 가지고 있습니다. IQproducer 시스템 기능으로 파형 패턴 생성 기능을 시도해본 후에, MG3700A에서 파형 패턴을 실제로 사용하기 위해서는 각 시스템에 해당하는 라이센스(옵션)가 필요합니다.
   시스템 라이센스(옵션): [모델: MX3701xxA]
    MX370101A HSDPA IQproducer
    MX370102A TDMA IQproducer
    MX370103A CDMA2000 1xEV-DO IQproducer
    MX370104A 멀티-캐리어 IQproducer
    MX370105A MOBILE WIMAX IQproducer
    MX370106A DVB-T/H IQproducer
    MX370107A 페이딩 IQproducer
    MX370108A LTE IQproducer
    MX370108A-001 LTE-Advanced FDD Option    [Requires MX370108A]
    MX370109A XG-PHS IQproducer
    MX370110A LTE TDD IQproducer
    MX370110A-001 LTE-Advanced TDD Option    [Requires MX370110A]
    MX370111A WLAN IQproducer
    MX370111A-001 802.11ac(80MHz)Option    [Requires MX370111A]

 파형 패턴  파형 패턴 옵션은 다양한 통신 시스템에서 필요한 파형 데이터를 제공하며, MG3700A 내장 임의 파형 발생기로 사용할 수 있습니다. 파형 패턴은 MG3700A에 다운로드해서 사용합니다.
 사전 설치 파형 패턴:
    W-CDMA, GSM/EDGE, CDMA2000 1X, 1xEV-DO, PDC, PHS, AWGN, GPS,
    WLAN(IEEE802.11a/b/g), 디지털 방송(ISDB-T/BS/CS/CATV), 블루투스
 옵션 파형 패턴(옵션): [모델: MX3700xxA]
    MX370001A TD-SCDMA 파형 패턴
 고객 설정 파형 패턴 생성  MATLAB 등의 일반적인 EDA(Electronic Design Automation) 툴을 사용해서 프로그램한 IQ 샘플 데이터 파일(ASCII 포맷)은 MG3700A용 파형 패턴으로 변환할 수도 있습니다..


・CDMA2000® 은 Telecommunications Industry Association(TIA-USA)의 등록상표입니다.
・Bluetooth® 마크 및 로고는 Bluetooth SIG, Inc. 소유이며 라이센스 허가하에 Anritsu가 사용합니다.
・MATLAB® 은 The MathWorks, Inc.의 등록상표입니다.
・IQproducer™ Anritsu Corporation의 등록상표입니다.

Options
 Hardware  MG3700A  Main frame
 MG3700A-001  Rubidium Reference Oscillator
 MG3700A-002  Mechanical Attenuator
 MG3700A-011  Upper Frequency 6 GHz
 MG3700A-021  ARB Memory Upgrade 512 Msample
 MG3700A-031  High Speed BER Test Function
 MG3700A-101  Rubidium Reference Oscillator Retrofit
 MG3700A-102  Mechanical Attenuator Retrofit
 MG3700A-103  Electronic Attenuator Retrofit
 MG3700A-111  Upper Frequency 6 GHz Retrofit
 MG3700A-121  ARB Memory Upgrade 512 Msample Retrofit
 MG3700A-131  High Speed BER Test Function Retrofit
 Software
 (Waveform pattern)
 MX370001A  TD-SCDMA Waveform Pattern
 MX370002A  Public Radio System Waveform Pattern
 Software
 (IQproducer)
 MX370101A  HSDPA/HSUPA IQproducer
 MX370102A  TDMA IQproducer
 MX370103A  CDMA2000 1xEV-DO IQproducer
 MX370104A  Multi-carrier IQproducer
 MX370105A  Mobile WiMAX IQproducer
 MX370106A  DVB-T/H IQproducer
 MX370107A  Fading IQproducer
 MX370108A  LTE IQproducer
 MX370108A-001  LTE-Advanced FDD Option    [Requires MX370108A]
 MX370109A  XG-PHS IQproducer
 MX370110A  LTE TDD IQproducer
 MX370110A-001  LTE-Advanced TDD Option    [Requires MX370110A]
 MX370111A  WLAN IQproducer
 MX370111A-001  802.11ac(80MHz)Option    [Requires MX370111A]
 Maintenance service  MG3700A-ES210 Extended Warranty Service (2 years)
 MG3700A-ES310 Extended Warranty Service (3 years)
 MG3700A-ES510 Extended Warranty Service (5 years)
