Handheld Interference Hunter MA2700A

Handheld Interference Hunter

MA2700A
이 제품은 생산 중단되었습니다
Overview

인체공학적으로 설계된 MA2700A Handheld Interference Hunter에는 GPS 수신기와 안테나, 전자 나침반 및 사용자 선택형 프리앰프가 장착되어 있습니다. 이 제품은 Anritsu 핸드헬드 기기에 대한 옵션 25, 간섭 분석의 일부로, 간섭 매핑을 강화하기 위해 설계되었습니다. 악세서리 텝을 보시기 바랍니다. 곧 펌웨어 출시가 있을 예정입니다.

MA2700A에서는 핸들의 트리거를 눌러 기기의 맵에 간섭 신호에 대한 벡터선을 추가할 수 있습니다. 사용자는 새 easyMap 도구를 사용해 호환 가능한 맵을 만들 수 있습니다. easyMap을 사용해 만들어진 맵은 사용자가 선택한 통신 가능 구역에 대해 패닝 및 확대/축소할 수 있습니다.

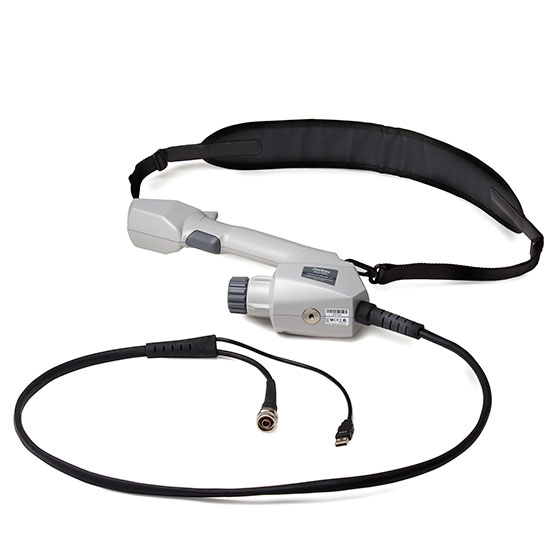

MA2700A는 USB를 통해 전원이 공급되므로 배터리가 필요 없습니다. 내부 프리앰프는 부착된 기기의 버튼을 누르거나 트리거를 2초간 잡고 있는 방식으로 MA2700A의 트리거를 통해 on/off를 전환할 수 있습니다. 필터는 안테나와 MA2700A 사이에 쉽게 설치할 수 있으며, 이 필터는 흔히 관심 대역에 대한 대역 통과 필터일 수 있습니다.

MA2700A는 안테나 붐의 뒷쪽 말단에 N형 암 커넥터가 있는 모든 방향성 안테나와 함께 작동하며 안테나 붐은 가장 뒤쪽에 있는 요소에서 커넥터까지 또는 수직 편파에 대해 7.5cm가 넘지 않는 뒷면 요소까지 최소 16cm에 달합니다. 사용자가 손으로 잡을 수 있는 것을 제외하고, 수평 편파 안테나에 대한 특정 제한은 없습니다. 안테나의 무게는 N형 커넥터에 부착하는 방식만으로도 단단히 지탱될 수 있을 만큼 가벼워야 합니다.

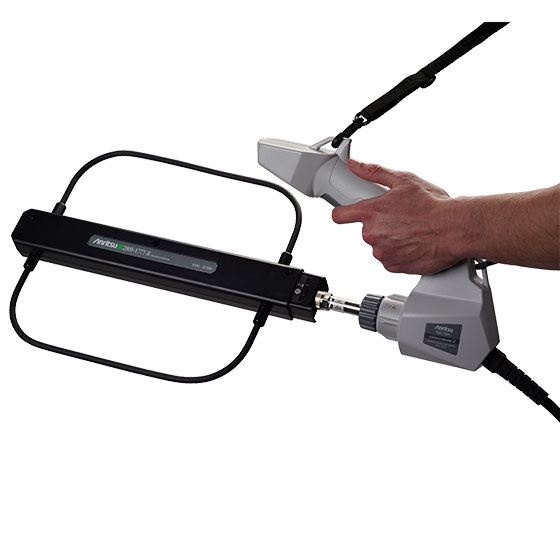

안리쓰의 저주파 지향성 안테나 (예를 들어 2000-1777-R and 2000-1779-R)와 MA2700A를 사용할 시, MA2700A상의 회색 플라스틱 토크 증폭기는 제거해야합니다.

사용자가 손으로 잡을 수 있는 것을 제외하고, 수평 편파 안테나에 대한 특정 제한은 없습니다. 안테나의 무게는 N형 커넥터에 부착하는 방식만으로도 단단히 지탱될 수 있을 만큼 가벼워야 합니다.

  • 내장형 GPS 수신기 및 안테나
  • 내장형 전자 나침반
  • 공구가 필요 없는 간편한 안테나 부착
  • 내장형 프리앰프
  • 인체공학적 설계
  • 경량
사양
전력 소비량
프리앰프 On 0.6와트
프리앰프 Off 0.5와트
프리앰프
대역폭 10MHz ~ 6GHz
게인 ≥ 8dB:  10MHz ~ 2.4GHz
≥ 5dB:  > 2.4GHz ~ 4GHz
≥ 3dB: > 4GHz ~ 6GHz

전자 나침반

전원 USB로 전원 공급
정확도 ≤ 5°
인터페이스 USB

GPS 수신기

추적되는 위성 12개(최대)

GPS 잠금 시간

콜드 스타트: 시야가 깨끗할 때 30초(일반)
웜 스타트: 시야가 깨끗할 때 2초(일반)
위치 불확실도 ± 2미터(일반)

삼각대



1/4 - 20 UNC x 7mm

크기 및 무게

 크기

303mm x 220mm x 70mm (11.9in x 8.7in x 2.76in)

무게 < 1kg(2.2lb)
액세서리

액세서리

MA2700A 휴대용 InterferenceHunter™를 위한 high performance Bandpass Filters

Part Number Description
2000-1734-R 통과대역 필터, 699 MHz – 715 MHz, 50 ohm, 종류 N(m) and N(f)
2000-1735-R 통과대역 필터, 776 MHz – 788 MHz, 50 ohm, type N(m) and N(f)
2000-1736-R 통과대역 필터, 815 MHz – 850 MHz, 50 ohm, type N(m) and N(f)
2000-1737-R 통과대역 필터, 1711 MHz – 1756 MHz, 50 ohm, type N(m) and N(f)
2000-1738-R

통과대역 필터, 1850 MHz – 1910 MHz, 50 ohm, type N(m) and N(f)

2000-1739-R 통과대역 필터, 880 MHz – 915 MHz, 50 ohm, type N(m) and N(f)
2000-1740-R 통과대역 필터, 1710 MHz – 1785 MHz, 50 ohm, type N(m) and N(f)
2000-1741-R 통과대역 필터, 1920 MHz – 1980 MHz, 50 ohm, type N(m) and N(f)
2000-1742-R    통과대역 필터, 832 MHz – 862 MHz, 50 ohm, type N(m) and N(f)
2000-1743-R 통과대역 필터, 2500 MHz – 2570 MHz, 50 ohm, type N(m) and N(f)
2000-1799-R 통과대역 필터, 2305 MHz – 2320 MHz, 50 ohm, type N(m) and N(f)



MA2700A 핸드 헬드 InterferenceHunter와 함께 사용하기위한 포트 익스텐더.

핸드 헬드 InterferenceHunter의 핸들 수직 편파 안테나를 쉽게 연결할 수 있습니다.

Part Number Description
2000-1798-R
 Port Extender, DC-6 GHz



MA2700A Handheld InterferenceHunter에 사용하는 방향성 안테나 리스트

Part Number Description
2000-1411-R Portable Yagi Antenna, 10 dBd, N(f), 824 MHz – 896 MHz
2000-1412-R Portable Yagi Antenna, 10 dBd, N(f), 885 MHz – 975 MHz
2000-1413-R Portable Yagi Antenna, 10 dBd, N(f), 1.71 GHz – 1.88 GHz
2000-1414-R Portable Yagi Antenna, 9.3 dBd, N(f), 1.85 GHz – 1.99 GHz
2000-1415-R Portable Yagi Antenna, 12 dBd, N(f), 2.4 GHz – 2.5 GHz
2000-1416-R Portable Yagi Antenna, 10 dBd, N(f), 1.92 GHz – 2.17 GHz
2000-1659-R Portable Yagi Antenna, 698 MHz – 787 MHz, N(f), 8 dBd
2000-1660-R Portable Yagi Antenna, 1425 MHz – 1535 MHz, N(f), 12.2 dBd
2000-1715-R Directional Antenna, 698 MHz – 2500 MHz, N(f), gain of 2 dBi – 10 dBi, typical
2000-1726-R Yagi Antenna, 12 dBd, N(f), 2500 MHz – 2700 MHz
2000-1747-R Portable Log Periodic Antenna, 5.1 dBi, typical, N(f), 300 MHz – 5000 MHz
2000-1748-R Portable Log Periodic Antenna, 6 dBi, typical, N(f), 1 GHz – 18 GHz
2000-1777-R  Portable Directional Antenna, 9 kHz – 20 MHz
2000-1778-R Portable Directional Antenna, 20 MHz – 200 MHz, N(f)
2000-1779-R Portable Directional Antenna, 200 MHz – 500 MHz, N(f)



MA2700A 휴대용 InterferenceHunter™를 위한 Transit Cases

Part Number Description
760-261-R
전송 케이스, softcase 내부 MA2700A, 안테나, 필터, 기기를위한 공간,
다른 interference hunting용 액세서리 / 도구
760-262-R
MA2700A를 위한 휴대용 케이스, 여러 Yagi 안테나 및 필터
760-271-R Transit Case for Portable Directional Antennas and Port Extender  (2000-1777-R, 2000-1778-R, 2000-1779-R, 2000-1798-R)

MA2700A 휴대용 InterferenceHunter™를 위한 Monopad

MA2700A 핸드 헬드 InterferenceHunter에 사용하는 Monopad. 천장과 다른 높은 위치에서 간섭을 검색 할 때 안정성과 고도를 제공합니다.

Part Number Description
2000-1727   Monopod, extends to 180 cm (72 in)





MA2700A는 안리쓰 해드헬드 RF와 마이크로웨이브 장비들과 호환됩니다. (간섭신호 아날라이저 옵션: 25). 아래 리스트는 이미 출시되었거나 곧 출시를 앞둔 제품 리스트입니다.

Handheld Analyzer Model Number Firmware Version
BTS Master MT8220T 1.03
BTS Master MT8221B, MT8222B 1.77
Spectrum Master MS2720T 1.10
Spectrum Master MS2711E, MS2712E, MS2713E 1.51
Spectrum Master
MS2722C, MS2723C, MS2724C, MS2725C, MS2726C 1.14
Cell Master MT8212E, MT8213E 1.51
Site Master S332E, S362E 1.51
VNA Master MS2034B, MS2035B 1.20
LMR Master S412E 1.10

이 장비의 GPS 옵션31은 MA2700A를 사용할 때 사용되는 것이 아닙니다. 그 이유는 MA2700A에는 GPS 수신기 자체가 내장되어 있기 때문입니다. 구매 옵션 31은 위치 스탬핑이나 Oscillator 정확도 향상을 위해 사용하시면 좋으나 MA2700A 사용하실 때는 선택하실 필요가 없습니다.
