Universal Power Sensors (Average) MA248xD Series

광대역 전력 센서(피크 & 평균)

MA249xA Series
이 제품은 생산 중단되었습니다
Overview

Anritsu MA249XA 광대역 전력 센서는 ML2480 및 ML2490 Series 전력계와 함께 사용하도록 설계되었습니다. 이 센서는 광대역 신호의 피크, 파고율, 평균 전력, 상승 시간, 하강 시간, 최대 전력, 최소 전력 및 통계 데이터를 제공합니다.

  • WiMax, WCDMA, WLAN, GSM 등과 같은 레이더 및 통신 신호 측정에 이상적
  • -60dBm의 낮은 CW 및 평균 전력 측정
  • 20MHz의 비디오 대역폭
  • ML2480 및 ML2490 Series 전력계에서 사용할 경우 64MS/s의 샘플링 속도
사양

 광대역 센서

 모델

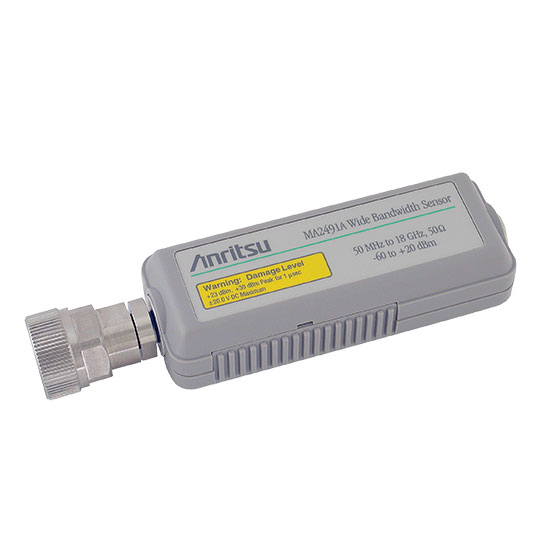

 MA2490A

 MA2491A

주파수 범위

 50MHz-8GHz

50MHz-18GHz

동적 범위(dBm)

-60~+20 CW 모드

SWR

 <1.17; 50-150MHz
<1.12; 0.15-2.5GHz
<1.22; 2.5-12.4GHz
<1.25; 12.4-18GHz

상승 시간1

 <18ns

센서 선형성

 <7% 50-300MHz
<3.5% 0.3-8GHz

<7% 50-300MHz
<3.5% 0.3-18GHz

RF 커넥터2

 N(m)

1. 10dBm, 실온, ML2480 Series 전력계
2. 모든 MA24XX Series 센서에는 업계 표준 토크 렌치를 사용하여 연결할 수 있도록 육각 연결 너트를 사용한 정밀 RF 커넥터가 포함되어 있습니다.
