범용 전력 센서(평균)

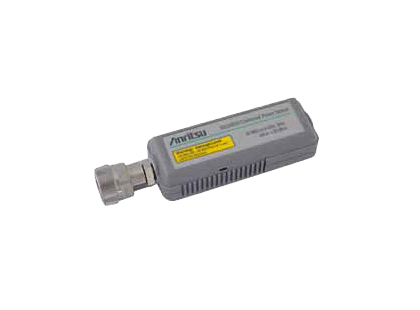

MA248xD Series
이 제품은 생산 중단되었습니다
Overview

MA248xD Series는 동적 범위 80dB의 True-RMS 센서입니다. 이 전력 센서는 3G, 4G, OFDM과 같은 CW, 멀티톤 및 변조 RF 파형에서 평균 전력 측정에 사용될 수 있습니다. 이 센서 구조는 3쌍의 다이오드로 구성되며, 각 요소는 센서의 동적 범위에 걸쳐 각자의 제곱 법칙 영역에서 작동하도록 구성됩니다. 그러므로 이 전력 센서는 입력 신호의 변조 유형이나 대역폭에 상관 없이 True-RMS 전력을 측정합니다. 옵션 1은 TDMA 측정 기능을 제공하며 넓은 동적 범위에서 선형성을 위해 한 쌍의 다이오드를 보정하므로 실제적인 범용 센서로 작동하게 됩니다.

  • True-RMS 검출을 통해 모든 신호 유형의 평균 전력을 정확하게 측정
  • 80dB의 동적 범위
  • 옵션 1을 통해 빠르고 정확한(1.8 %선형성) CW 평균 전력 측정 지원.
  • 10MHz-18GHz(센서에 따라 다름)의 넓은 주파수 적용 범위
  • EEPROM에 저장된 보정 인자
사양

 범용 전력 센서

모델

 MA2481D

 MA2482D

 MA2480/01

주파수 범위

 10MHz-6GHz

 10MHz-18GHz

CW 신호와 TDMA 및 펄스 측정의 고속 측정을 위해 범용 전력 센서에 고속 CW 모드를 추가합니다.

동적 범위(dBm)

 -60~+20

SWR

<1.17; 10-150MHz
<1.12; 0.15-2GHz
<1.22; 2-12.4GHz
<1.25; 12.4-18GHz

상승 시간1(ms)

 <0.004(옵션 1에서만)

센서 선형성

10MHz-6GHz
3% -60~+20dBm
6-18GHz
3% -60~+20dBm
3.5% o~+20dBm
(옵션 1의 경우 1.8% CW)

RF 커넥터 2

 N(m)

1. 0.0dBm, 실온.
2. 모든 MA24XX Series 센서에는 업계 표준 토크 렌치를 사용하여 연결할 수 있도록 육각 연결 너트를 사용한 정밀 RF 커넥터가 포함되어 있습니다.
