표준 다이오드 센서(CW)

MA247xD Series
이 제품은 생산 중단되었습니다
Overview

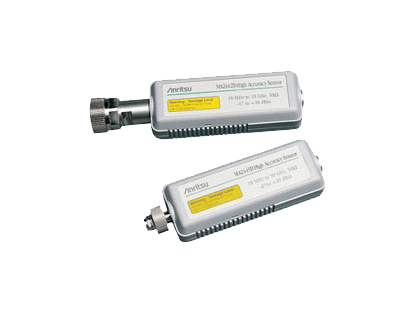

Anritsu MA247XD 표준 다이오드 센서는 ML2430, ML2480 및 ML2490 Series 전력계와 함께 사용하도록 설계되었습니다. 이 다이오드 센서는 높은 동적 범위, 고정확도 CW 및 TDMA 측정을 위해 설계되었습니다. 이 전력 센서는 동적 범위가 90dB이고 선형성이 1.8%보다 우수하므로 정밀 측정에 이상적입니다. 이 센서의 4 µs 상승 시간은 GSM 및 GMSK 변조를 사용하는 유사한 TDMA 시스템에서 전력 측정을 하기에 충분히 빠릅니다.

  • 넓은 동적 범위의 센서(-70dBm~+20dBm)
  • 정확한 CW 평균 전력 측정
  • 10MHz-50GHz(센서에 따라 다름)의 넓은 주파수 적용 범위
  • EEPROM에 저장된 보정 인자
사양

표준 다이오드 센서

모델

 MA2472D

 MA2473D

 MA2474D

 MA2475D

주파수 범위

10MHz-18GHz

10MHz-32GHz

10MHz-40GHz

10MHz-50GHz

동적 범위(dBm)

-70~+20

SWR

<1.17; 10-150MHz3
<1.90; 10-50MHz
<1.17; 50-150MHz
<1.12; 0.15-2GHz
<1.22; 2-12.4GHz
<1.25; 12.4-18GHz
<1.35; 18-32GHz
<1.50; 32-40GHz
<1.63; 40-50GHz

상승 시간1(ms)

< 0.004

센서 선형성 4

1.8%, < 18GHz
2.5%, < 40 GHz
3.5%, < 50GHz

RF 커넥터 2

 N(m)

K(m)

K(m)

 V(m)

1. 0.0dBm, 실온.
2. 모든 MA24XX Series 센서에는 업계 표준 토크 렌치를 사용하여 연결할 수 있도록 육각 연결 너트를 사용한 정밀 RF 커넥터가 포함되어 있습니다.
3. MA2472D에서만
4. MA2475D의 경우, 선형성은 -70dBm~+15dBm에서만 적용됩니다.
