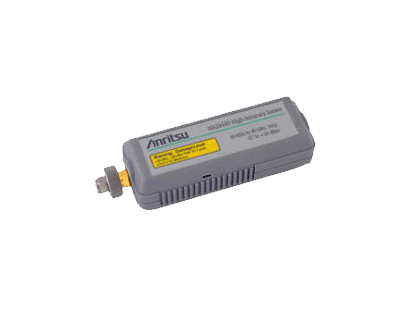

고정확도 다이오드 센서(CW)

MA244xD Series
이 제품은 생산 중단되었습니다
Overview

Anritsu MA244XD 표준 다이오드 센서는 ML2430, ML2480 및 ML2490 Series 전력계와 함께 사용하도록 설계되었습니다. 이 다이오드 센서는 높은 동적 범위, 고정확도 CW 및 TDMA 측정을 위해 설계되었습니다. 내장형 3dB 감쇠기가 있는 MA244XD는 입력 VSWR을 최소화하며, 증폭기를 측정하는 경우와 같이 넓은 동적 범위에서 최고의 측정 정확도가 필요한 경우에 가장 효과적으로 사용됩니다. MA247XD 표준 다이오드 센서의 동적 범위가 90dB인 것에 비해 이 센서의 동적 범위는 87dB입니다. 다른 모든 측면에서 이 센서의 성능은 표준 다이오드 센서와 동일합니다.

  • 넓은 동적 범위의 센서(-67dBm~+20dBm)
  • 정확한 CW 평균 전력 측정
  • 10MHz-50GHz(센서에 따라 다름)의 넓은 주파수 적용 범위
  • EEPROM에 저장된 보정 인자
사양

 고정확도 다이오드 센서

 모델

  MA2442D

 MA2444D

 MA2445D

주파수 범위

 10MHz-18GHz

 10MHz-40GHz

 10MHz-50GHz

동적 범위(dBm)

 -67~+20

SWR

<1.17; 10-150MHz(MA2442D에서만)
<1.90; 10-50MHz
<1.17; 50-150MHz
<1.08; 0.15-2GHz
<1.16; 2-12.4GHz
<1.21; 12.4-18GHz
<1.29; 18-32GHz
<1.44; 32-40GHz
<1.50; 40-50GHz

상승 시간1 (ms)

 <0.004

센서 선형성 3

1.8%, < 18GHz
2.5%, < 40 GHz
3.5%, < 50GHz

 RF 커넥터2

 N(m)

 K(m)

 V(m)

1. 0.0dBm, 실온.
2. 모든 MA24XXA/D Series 센서에는 업계 표준 토크 렌치를 사용하여 연결할 수 있도록 육각 연결 너트를 사용한 정밀 RF 커넥터가 포함되어 있습니다.
3. MA2445D의 경우, 선형성은 -67dBm~+15dBm에서만 적용됩니다.
