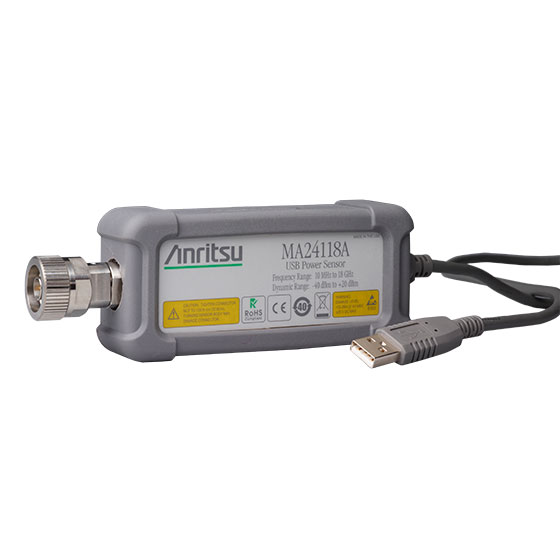

Microwave USB Power Sensor MA24118A

마이크로파 USB 전력 센서

MA24118A
이 제품은 생산 중단되었습니다
Overview

MA24118A 전력 센서는 60dB의 동적 범위, 10MHz에서 18GHz까지 평균 전력을 정확하게 측정하도록 설계되었습니다. 이 센서는 전체 주파수와 동적 범위에서 True-RMS 측정을 제공하는 "이중 경로" 구조(열 센서와 유사)를 적용하므로, 사용자는 18GHz까지 CW, 멀티톤 및 디지털 변조 신호의 평균 전력을 매우 정확하게 측정할 수 있습니다. 이 센서는 내/외부 트리거 기능이 있어 주기 및 비주기 파형의 버스트 전력 측정뿐 아니라 TDMA 파형의 개별 슬롯 전력 측정이 용이합니다.

또한, 이 센서는 PC 및 무료 소프트웨어 응용 프로그램인 PowerXpert™를 통해 제어될 수 있습니다. 또한 Anritsu Spectrum Master™, BTS Master™, VNA Master™, MS271xB Economy Spectrum Analyzer와 호환됩니다. 센서는 USB A/micro-B 케이블을 통해 기기에 쉽게 연결됩니다. High Accuracy Power Meter(옵션 19)는 원하는 기기와 전력 센서를 연동시키는 소프트웨어 옵션입니다.

  • 폭넓은 주파수 범위(10MHz-18GHz)
  • True-RMS 측정
  • NIST 추적 가능 보정
  • Anritsu 휴대용 기기와 호환

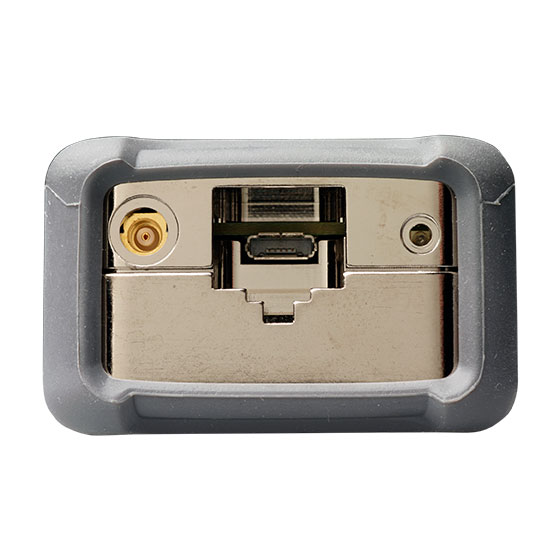

  • 내장형 내/외부 트리거(PC에서만 사용)
  • 높은 전력 처리 능력(+33dBm)
  • 1mW 보정이 필요하지 않음
  • 전세계 보정 및 서비스 센터
사양
모델
MA24118A
주파수 범위
10MHz-18GHz
동적 범위
-40dBm~+20dBm
SWR
<1.17, 10 MHz to 150 MHz
<1.12, 150 MHz to 2 GHz
<1.22, 2 GHz to 12 GHz
<1.25, 12 GHz to 18 GHz
측정 불확실성1
<4%

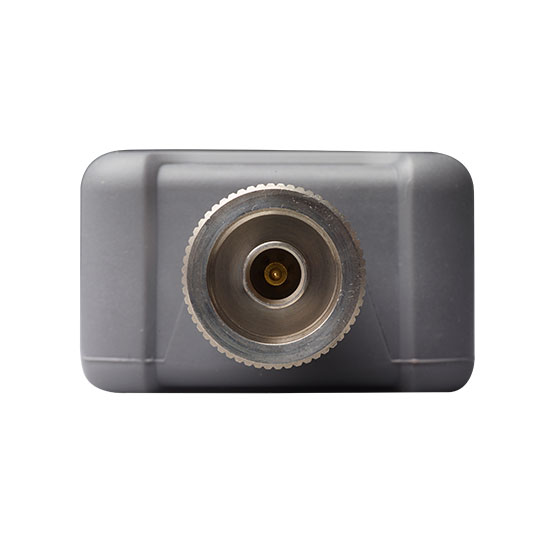

RF 커넥터
N(m)

참고: 1) 제로 불일치 오류를 통해 -20dBm보다 큰 CW 신호의 전력 측정의 경우 K=2로 불확실성이 확장됨
