Microwave USB Power Sensor MA24108A

마이크로파 USB 전력 센서

MA24108A
이 제품은 생산 중단되었습니다
Overview

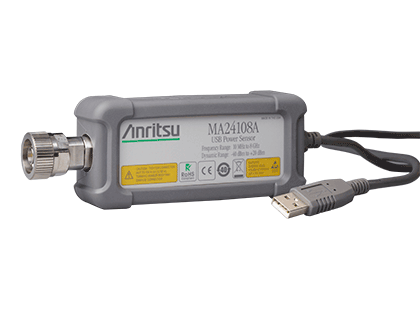

MA24108A 전력 센서는 60dB의 동적 범위, 10MHz에서 8GHz까지 평균 전력을 정확하게 측정하도록 설계되었습니다. 이 센서는 전체 주파수와 동적 범위에서 True-RMS 측정을 제공하는 "이중 경로" 구조(열 센서와 유사)를 적용하므로, 사용자는 8GHz까지 CW, 멀티톤 및 디지털 변조 신호의 평균 전력을 매우 정확하게 측정할 수 있습니다. 이 센서는 내/외부 트리거 기능이 있어 주기 및 비주기 파형의 버스트 전력 측정뿐 아니라 TDMA 파형의 개별 슬롯 전력 측정이 용이합니다.

또한, 이 센서는 PC 및 무료 소프트웨어 응용 프로그램인 PowerXpert™를 통해 제어될 수 있습니다. 또한 Anritsu Spectrum Master™, BTS Master™, VNA Master™, MS271xB Economy Spectrum Analyzer와 호환됩니다. 센서는 USB A/micro-B 케이블을 통해 기기에 쉽게 연결됩니다. High Accuracy Power Meter(옵션 19)는 원하는 기기와 전력 센서를 연동시키는 소프트웨어 옵션입니다.

기능

장점

폭넓은 주파수 범위(10MHz-8GHz) 모든 주요 셀룰러 대역 포괄
True RMS 측정 정확한 변조 전력 측정 지원(예: GSM, CDMA2000, WCDMA, 128QAM 등)
NIST 추적 가능 보정 항공 우주 및 방위 분야에 필요한 추적 가능 측정 제공
Anritsu 휴대용 기기와 호환 기본 장치 필요 없음
내장형 내/외부 트리거(PC에서만 사용) TDD 파형의 멀티 슬롯 측정 용이(예: GSM, WiMAX, TDSCDMA)
높은 전력 처리 능력(+33dBm) 높은 파고율 신호 측정에 이상적
1mW 보정이 필요하지 않음 제작 시 테스트 시간 및 처리 감소
전세계 보정 및 서비스 센터 작업 중단 시간 감소 및 신속한 지원 보장
사양
주파수 범위
10MHz-8GHz
동적 범위

-40dBm~+20dBm

SWR
<1.17, 10MHz-150MHz
<1.12, 150MHz-2GHz
<1.22, 2GHz-8GHz
측정 불확실성1
<4%

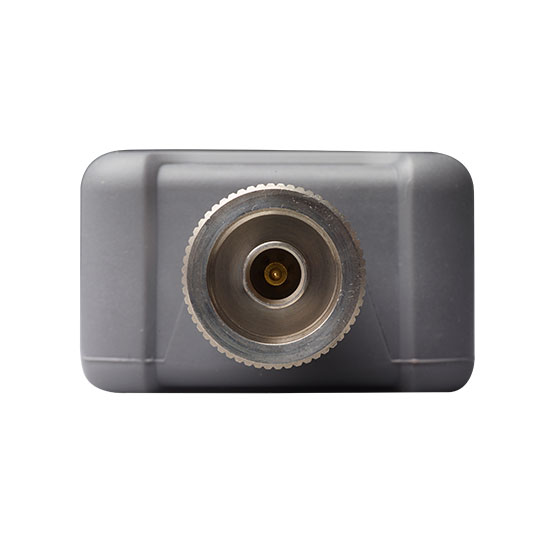

RF 커넥터
N(m)

참고: 1) 제로 불일치 오류를 통해 -20dBm보다 큰 CW 신호의 전력 측정의 경우 K=2로 불확실성이 확장됨
