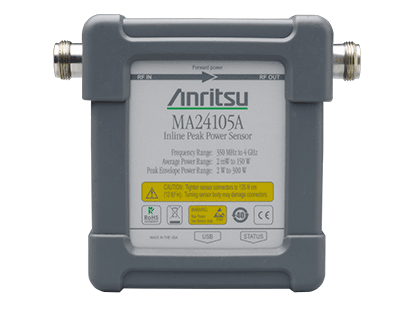

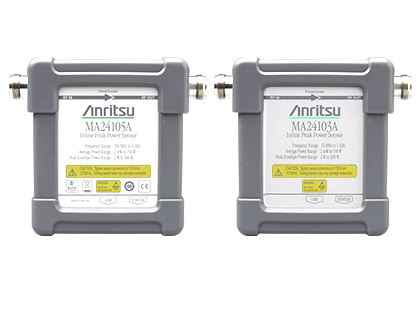

인라인 피크 전력 센서 MA24105A

인라인 피크 전력 센서

MA24105A
이 제품은 생산 중단되었습니다
Overview

Anritsu MA24105A 인라인 피크 전력 센서는 350MHz ~ 4GHz까지, 2mW ~ 150W에 이르는 평균 전력을 정확하게 측정하도록 설계되었습니다. 이 센서는 전체 주파수 및 동적 범위에 걸쳐 True-RMS 측정을 가능하게 하는 "이중 경로" 구조를 적용하므로 사용자는 GSM/EDGE, CDMA/EV-DO, WCDMA/HSDPA, WiMAX, TD-SCDMA와 같은 CW 및 멀티-톤, 디지털 변조 신호를 측정할 수 있습니다. 또한 전송 방향 경로에는 피크 및 비교기/통합기 회로를 갖는 4MHz 대역폭 채널이 포함되어 PEP전력, 파고율, CCDF, 버스트 평균 전력 등의 측정 기능이 추가됩니다. 역방향으로의 다른 검출 회로에는 역전력, 반사 계수, 반사 손실, SWR을 포함해 역전력 측정 능력이 추가됩니다. 센서에 신호 처리 회로, ADC, 전력 공급장치와 더불어 마이크로 컨트롤러가 있어 미니어쳐 전력계가 완성됩니다.

PC에서 작동
전력 센서는 마이크로소프트 윈도우가 실행되는 PC에서®USB를 통해 이용할 수 있습니다. 데이터 표시, 분석, 센서 제어 등을 할 수 있도록 PowerXpert™ 응용 프로그램(버전 2.1 이상)이 함께 들어 있습니다. 소프트웨어는 앞면 패널 디스플레이를 제공해 PC가 전통적 전력계처럼 보이게 됩니다. 응용 프로그램은 데이터 기록, 시간 대비 전력 그래프, 오프셋 테이블 같은 풍부한 기능을 갖고 있어 정확하고 빠른 측정을 가능하게 합니다.

  • 폭넓은 주파수 범위(350MHz ~ 4GHz)
  • WLL, GSM/EDGE, CDMA/EV-DO, WCDMA/HSDPA, WiMAX, TD-SCDMA 등과 같은 모든 주요 셀룰러 및 통신 대역 포괄
  • 측정의 전송 및 역전송
  • 동종 제품 중 가장 폭넓은 동적 범위 인라인 전력 센서
  • 150W까지 True-RMS 측정
  • 경제적인 독립형 플러그 및 플레이 장치
  • 높은 파고율 신호 측정에 이상적
사양

주파수 범위 350 MHz - 4 GHz
동적 범위 2 mW to 150 W (+3 dBm to 51.76 dBm)
입력 반사 손실 >29.5 dB, ≤ 3 GHz
>26.5 dB, ≤ 4 GHz
측정 불확실성 < 3.8%
RF 커넥터 N (F)
