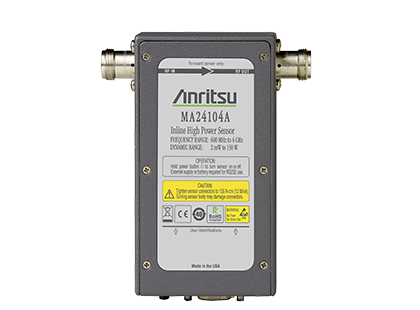

MA24104A

인라인 고전력 센서(평균)

MA24104A
이 제품은 생산 중단되었습니다 대체 모델: MA24105A
Overview
MA24104A Inline High Power 센서는 2mW에서 150W에 이르는 전력 수준에 대해 600MHz-4GHz의 평균 전력을 정확하게 측정하도록 설계되었습니다. 이 센서는 전체 주파수와 동적 범위에 걸쳐 True-RMS 측정을 제공하는 "이중 경로" 구조(열 센서와 유사)로 다이오드 센서의 프런트 엔드에 단일 방향성 결합기를 적용하므로, 사용자는 GSM/EDGE, CDMA/EV-DO,WCDMA/HSDPA, WiMAX, TD-SCDMA와 같은 CW와 멀티톤 및 디지털 변조 신호 모두에서 평균 전력을 높은 정확도로 측정할 수 있습니다. 센서에 신호 처리 회로, ADC 및 전원 공급장치와 더불어 마이크로 컨트롤러가 있어 미니어쳐 전력계가 완성됩니다.

Microsoft Windows? 실행 컴퓨터에서 Anritsu 전력계 응용 프로그램을 사용하여 센서를 제어 및 조작할 수 있습니다.

USB를 지원하는 제품의 경우, 센서는 USB A/mini-B 케이블을 통해 기기에 쉽게 연결됩니다. 지원되는 USB 기기에는 MS272xB, MT8222A, MS202xA, MS203xA, MS271xB가 포함됩니다.

반면에, RS-232 직렬 인터페이스를 사용한 기기는 RS-232 직렬 케이블 외에도 외부 DC 전원 공급이 필요합니다. 이 RS-232 기기에는 Site Master(S331D/S332D), Spectrum Master(MS2711D) 및 Cell Master(MT8212B) 제품이 포함됩니다.

High Accuracy Power Meter(옵션 19)는 원하는 기기와 전력 센서를 연동시키는 소프트웨어 옵션입니다.

  • 폭넓은 주파수 범위(600MHz-4GHz)
  • WLL, GSM/EDGE, CDMA/EV-DO, WCDMA/HSDPA, WiMAX, TD-SCDMA 등과 같은 모든 주요 셀룰러 및 통신 대역 포괄
  • 동종 제품 중 가장 폭넓은 동적 범위 인라인 전력 센서
  • 150W까지 True-RMS 측정
  • 경제적인 독립형 플러그 앤 플레이 장치
  • 높은 파고율 신호 측정에 이상적
사양


주파수 범위

600MHz-4GHz

동적 범위

2mW-150W(+3dBm-51.76dBm)

입력 반사 손실

>29.5dB, < 3GHz >26.5dB, < 4GHz

측정 불확실성

< 3.8%

RF 커넥터

N (F)
