열 센서

MA2400xA
이 제품은 생산 중단되었습니다
Overview

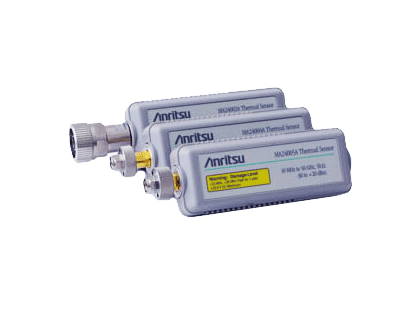

Anritsu MA2400xA Series 열 센서는 ML2430, ML2480 및 ML2490 Series 전력계와 함께 사용하도록 설계되었습니다. 이 센서는 50dB의 동적 범위에서 우수한 전력 측정 정확도를 제공합니다. 열 센서는 Seebeck 요소를 사용하며 이때 이종 금속 간의 열 경사도와 전하 이동이 결합된 효과는 모든 입사 파형의 평균 전력에 대한 실제 수치를 제공합니다. Anritsu 열 센서에는 동급 최고의 SWR뿐 아니라, 보정 인자 및 선형성 교정 데이터를 지원하는 내장형 EEPROM이 있습니다. 따라서 어떤 신호를 측정하더라도 정확도가 보장됩니다.

  • True-RMS 검출을 통해 모든 신호 유형의 평균 전력을 정확하게 측정
  • 50dB의 동적 범위
  • 10MHz-50GHz(센서에 따라 다름)의 폭넓은 주파수 적용 범위
  • EEPROM에 저장된 보정 인자
  • 사양
     모델

     MA24002A

     MA24004A

     MA24005A

     주파수 범위

     10MHz-18GHz

     10MHz-40GHz

     10MHz-50GHz

     동적 범위(dBm)

     -30-+20

     SWR

    <1.90; 10-50MHz
    <1.17; 50-150MHz
    <1.10; 0.15-2GHz
    <1.15; 2-12.4GHz
    <1.20; 12.4-18GHz
    <1.25; 18-32GHz
    <1.30; 32-40GHz
    <1.40; 40-50GHz

     상승 시간1(ms)

     <15

     센서 선형성2

    1.8%, <18GHz
    2.0%, <40GHz
    2.5%, <50GHz

     RF 커넥터3  N(m)  K(m)  V(m)

    1. 0.0dBm, 표준 1.5m 센서 케이블로 실온
    2. 센서 선형성 사양은 ± 값입니다. MA24005D 선형성은 –30~+15dBm에서 적용 가능합니다. +15dBm보다 높은 경우 1% 추가
    3. 모든 MA2400A/D Series 센서에는 업계 표준 토크 렌치를 사용하여 연결할 수 있도록 육각 연결 너트를 사용한 정밀 RF 커넥터가 포함되어 있습니다.
