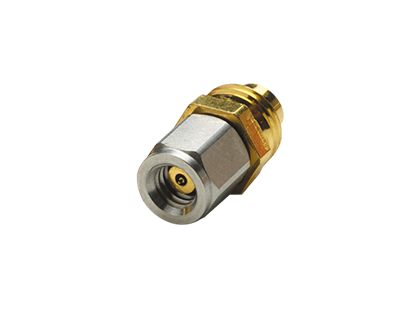

W1-102M Connector

W1 Male 커넥터

W1-102M
이 제품은 생산 중단되었습니다
Overview

W1 Connector 런처 제품군에는 Male 및 Female W1 Connector가 포함되어 있습니다.

W1 Connector에는 K 및 V Connector와 유사한 공기 유전체 인터페이스가 있습니다. 중심 도선의 경우, 한 쪽 말단은 Anritsu의 독점 저손실 고온 지원 비드를 통해 지지되고 다른 쪽 말단은 글라스 비드를 통해 지지됩니다. 글라스 비드의 중심 도선은 커넥터 뒤쪽 밖으로 연장되므로 사용자는 마이크로파 회로에 직접 핀 오버랩 연결을 수행할 수 있습니다. W1 Connector의 뒤쪽에 있는 스레드를 통해 사용자는W1 Connector를 하우징 벽에 나사로 고정하여 설치할 수 있습니다. Anritsu의 독점 저손실 고온 플라스틱 비드를 사용하기 때문에 사용자는 커넥터를 하우징에 솔더링하여 허메틱 연결을 확보할 수 있습니다.

자세한 정보는 W1 Connector 설치 절차를 참조하십시오.

글라스 비드를 커넥터에 통합함으로써 Anritsu는 비드 핀과 중심 도선 간의 인터페이스뿐 아니라 비드 핀과 마이크로스트립 또는 코플라나 도파관(CPW) 연결의 중요 매칭 단계를 제어할 수 있습니다.

  • DC-110GHz의 우수한 RF 성능
  • 50Ohm 임피던스
  • 낮은 VSWR
  • 표준 1mm 인터페이스
  • 정확한 테스트 기능
