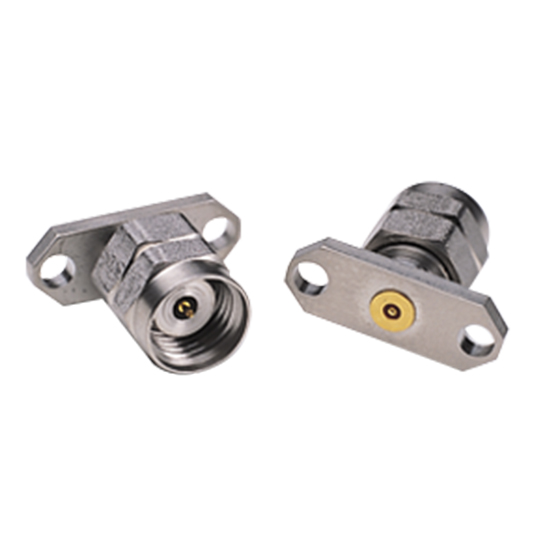

V103M-R Flange Launcher

V Male 플랜지 런처

V103M-R
이 제품은 생산 중단되었습니다
Overview

V103-R은 V100 비드 또는 V100B 허메틱 비드와 연결하여 사용합니다.

중심 핀과 마이크로회로 연결은 여러 방법 중 하나로 수행될 수 있습니다.

Anritsu는 V110-1 응력 제거 접촉 ("미끄럼 접촉")을 지원하므로 온도 변화, 충격 또는 진동 발생 시 연결 보호 기능을 제공합니다. V110-1은 트레이스 폭이 0.15mm인 코플라나 도파관 및 마이크로스트립에 사용됩니다. 코플라나 도파관과 함께 사용할 경우, 일부 엔지니어는 핀을 트레이스에 직접 솔더링할 수 있는 핀-오버랩 설계를 사용합니다. 핀을 트레이스에 연결할 때 리본 본딩을 사용할 수 있습니다. 핀은 실버 에폭시를 사용하여 트레이스에 부착할 수 있습니다.

비드를 수동으로 설치하는 데 유용한 도구를 Anritsu에서 구입할 수 있습니다. 01-306 솔더링 비품을 사용하여 솔더링 전에 하우징에 비드를 올바르게 배치합니다. 01-304 드릴 & 탭 세트를 사용하여 하우징에 필요한 동심 홀을 간편하게 드릴링합니다. 응력 제거 접촉을 사용하지 않을 때 이 방법이 사용됩니다. 응력 제거 접촉을 사용할 때는 동일한 목적으로 01-308 드릴 & 탭 세트를 사용합니다. 플랜지는 2.2mm 나사나 2-56 나사를 사용하여 하우징에 고정합니다.

V103M의 후속 제품 V103M-R
V103M-R은 RoHS 규정을 준수합니다. EU 지침 2002/95/EC에 따라 최대허용농도(MCV) 미만의 납, 수은, 카드뮴, 6가 크롬, PBB 및 PBDE가 포함되어 있습니다. 다음 RoHS 예외조항이 적용됩니다. 중량 기준으로 최대 4%(40000PPM)의 납을 함유한 구리에서 합금원소로서 납.

"-R" 버전에 함유된 모든 물질은 폐기된 부품에 함유된 물질과 동일합니다. RoHS 규정 준수를 명시하기 위해 접미사 "-R"만 추가되었습니다.

  • 최대 65GHz에 달하는 탁월한 성능
  • 낮은 VSWR
  • 낮은 삽입 손실
  • 우수한 안정성
  • 2.4mm와의 호환성
  • 기존 네트워크 분석기에서의 완벽한 테스트 용이성
