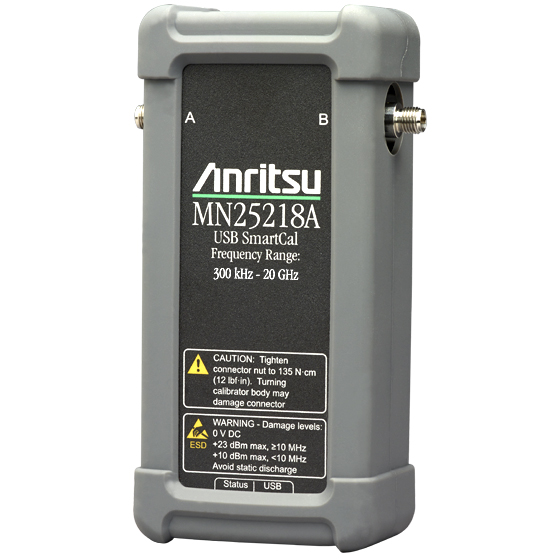

SmartCal™ 자동 캘리브레이션 모듈

MN25218A
이 제품은 생산 중단되었습니다
개요
  • 캘리브레이션 키트 계수 자동 설치 - 신속한 설정 및 캘리브레이션 오류 감소
  • 자동 감지 – 연결 부정확 또는 불량으로 인한 불량 캘리브레이션 예방
  • VNA에서 SmartCal 포트로 매핑 – 유연성 증가 및 멀티포트 캘리브레이션 단순화
  • ShockLine 소프트웨어의 SmartCal 자동 감지 – 간단하고 손쉬운 캘리브레이션 소프트웨어 사용
  • 내부 히터 없음 – 예열 없이 캘리브레이션
  • USB 전원 및 제어 – 편리한 단일 플러그 인터페이스
  • 단일 연결 캘리브레이션 – 커넥터 및 케이블 마모 및 찢김 감소
  • 모든 ShockLine VNA 지원 – 1, 2, 4포트 캘리브레이션 가능
  • SCPI 명령 세트 – 자동 시험 환경에 손쉬운 통합
  • 저비용 – 저렴한 가격으로 신속한 자동 캘리브레이션
  • 소형 – VNA간 이동 시 손쉽게 사용할 수 있는 편리한 크기

SmartCal MN25218A는 1MHz to 20GHz의 주파수 범위를 갖는 2-포트 자동 캘리브레이션 장치 시리즈입니다. MN25218A는 두 포트 모두에 K(f) 커넥터가 제공됩니다. MN25218A는 어떤 ShockLine VNA에도 신속하고 오류 없는 자동 캘리브레이션을 제공합니다. SmartCal은 USB 연결을 통해 자동으로 전력을 공급하며 온보드 메모리에서 ShockLine 소프트웨어로 캘리브레이션 키트 계수를 로드 합니다. SmartCal은 예열이 필요 없으므로 VNA로 감지한 후 바로 사용할 수 있습니다.

SmartCal은 더 쉽고 더 빠른 단일 연결 캘리브레이션을 제공하여 생산성을 높입니다. 포트 자동 감지 및 포트 매핑(mapping)으로 오류가 감소하고 멀티 포트 캘리브레이션 작업이 더 쉬워집니다. MN25218A는 easyTest와 함께 안내 관련 그래픽 시험 절차에 사용하여 복잡한 캘리브레이션을 더욱 간소화할 수 있습니다.

주요 구성


시리즈

설명
MN25218A 2-포트 SmartCal, 1MHz — 20GHz

커넥터 옵션

옵션 설명
MN25218A-002 K(f) – K(f) 커넥터
