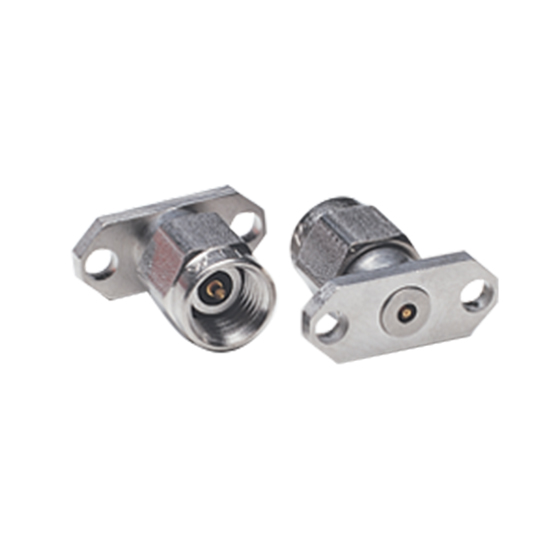

K103M-R flange launcher

K Male 플랜지 런처

K103M-R
이 제품은 생산 중단되었습니다
Overview

K103M-R은 K100 비드 또는 K100B 허메틱 비드와 연결하여 사용합니다.

중심 핀과 마이크로회로 인터페이스 연결은 여러 방법 중 하나로 수행될 수 있습니다.
Anritsu는 세 가지 응력 제거 접촉을 지원합니다. ("미끄럼 접촉") 이 모든 접촉은 온도 변화, 충격 또는 진동 발생 시 연결 보호 기능을 제공합니다.

  • K110-1은 트레이스 폭이 0.15mm인 코플라나 도파관 및 마이크로스트립에 사용됩니다.
  • K110-2는 트레이스 폭이 0.41mm인 스트립 선로에 사용됩니다.
  • K110-3은 트레이스 폭이 0.41mm인 마이크로스트립에 사용됩니다.
  •

    코플라나 도파관과 함께 사용할 경우, 일부 엔지니어는 핀을 트레이스에 직접 솔더링할 수 있는 핀-오버랩 설계를 사용합니다. 핀을 트레이스에 연결할 때 리본 본딩을 사용할 수 있습니다. 핀은 실버 에폭시를 사용하여 트레이스에 부착할 수 있습니다.

    비드와 커넥터를 수동으로 설치하는 데 몇 개의 도구가 사용됩니다.

    • 솔더링 전에 01-106 솔더링 비품을 사용하여 하우징에 비드를 올바르게 배치합니다.
      또한 이 도구는 K103F, K104F 및 K104M과 함께 사용됩니다.
    • 01-104 드릴 & 탭 세트를 사용하여 하우징에 필요한 동심 홀을 간편하게 드릴링합니다.
      응력 제거 접촉을 사용하지 않을 때 이 방법이 사용됩니다.
    • 응력 제거 접촉을 사용할 때는 동일한 목적으로 01-108 드릴 & 탭 세트를 사용합니다.
    • 최대 40GHz에 달하는 탁월한 성능
    • 18GHz 미만에서 SMA를 능가하는 성능
    • 우수한 안정성
    • SMA, WSMA 및 3.5mm와의 호환성
    • 기존의 네트워크 분석기에서의 완벽한 테스트 용이성
    사양

    K103M의 후속 제품 K103M-R

    K103M-R은 RoHS 규정을 준수하며, EU 지침 2002/95/EC에 따라 최대허용농도(MCV) 미만의 납, 수은, 카드뮴, 6가 크롬, PBB 및 PBDE가 포함되어 있습니다. 다음 RoHS 예외조항이 적용됩니다. 중량 기준으로 최대 4%(40000PPM)의 납을 함유한 구리에서 합금원소로서 납.

    "-R" 버전에 함유된 모든 물질은 폐기된 부품에 함유된 물질과 동일합니다. RoHS 규정 준수를 명시하기 위해 접미사 "-R"만 추가되었습니다.
