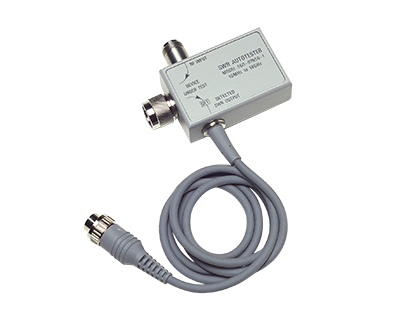

560-97N Series

SWR 오토테스터

560-97N Series
이 제품은 생산 중단되었습니다
Overview

560-97 Series SWR Autotester는 방향성이 높은 브릿지, 검출기, 저반사 테스트 포트 및 정밀 기준 종단을 통합합니다. 560-97 Series 장치는 고정 주파수와 스위핑된 주파수 반사 손실(SWR)을 측정하기 위해 모델 56100A Scalar Network Analyzer 및 Series 54100A Scalar Measurement System과 함께 사용되는 광대역 마이크로파 측정 구성 요소입니다. 반사 손실 측정은 증폭기, 방향성 결합기, 감쇠기, 필터, 스플리터, 종단과 같은 시스템, 하위 시스템 및 마이크로파 구성 요소의 성능을 확인하기 위해 광범위한 무선 주파수와 마이크로파 주파수에서 사용됩니다.

  • 최대 40dB의 방향성
  • 10MHz- 18GHz 범위
  • 대부분의 측정 용도에 적합한 테스트 포트 커넥터, 어댑터를 사용하지 않음
사양
모델 방향성
(dB)

정확도1

주파수
감도(dB)
테스트 포트
연결
물리적 특성
.01- 8GHz 8-18GHz
560-97N50-1 38 0.013 ± 0.08p  0.013 ± 0.12p2 ±1.5

Type N (m)

크기3
7.6 x 5 x 2.8cm
+ 커넥터

무게: 340g

560-97NF50-1

Type N (f)



2개 모델:
입력 포트 임피던스: 50Ohms
삽입 손실(입력에서부터 테스트 포트까지): 6.5dB(공칭)
검출기 출력 극성: 음극
출력 시간 상수: 2ms
최대 전력 입력: 0.5W(+27dBm)
케이블 길이: 122cm(4피트)
온도 범위: +25°C ±5°C



1. 여기서 p는 측정되고 있는 반사 계수입니다. 정확도에는 테스트 포트 반사 및 방향성 효과가 포함됩니다.
2. 입력 커넥터: Type N 암
3. 플러스 커넥터와 케이블
