22 Series Open Short

단선 단락

22 Series
이 제품은 생산 중단되었습니다
Overview

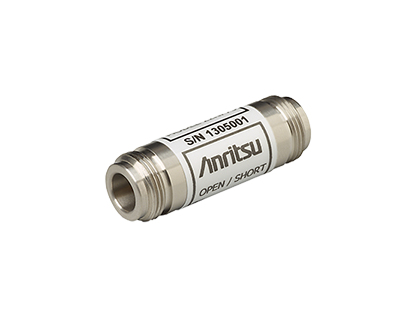

22 Series Open/Shorts는 정확한 SWR 측정을 위해 완전한 반사 기준을 설정할 수 있도록 SWR 오토테스터 또는 SWR 브릿지의 테스트 포트에서 사용됩니다. 스칼라 네트워크 분석기와 함께 사용하는 경우, 스위핑된 주파수 범위에서 개방 및 단락 반사는 자동으로 평균화되어 측정 정확도를 향상시킵니다. 모든 모델은 한 말단의 개방과 다른 말단의 단락으로 구성됩니다.

  • 정확한 SWR 측정을 위해 완전한 개방 및 단락 반사를 제공하는 단일 금도금 구성 요소
  • DC-50GHz 주파수 적용 범위
  • GPC-7, Type N, K Connector® 및 V Connector®
  • 50ohms 또는 75ohms 임피던스
사양

 모델

 주파수 범위(GHz)

테스트 포트 커넥터

  특성 임피던스(ohms)

 크기 길이(cm) x 직경(cm)

 22N75
22NF75

 DC-2

N(m)
N(f)

75

6.3 x 1.8
4.9 x 1.6

 22N50
 22NF50

 DC-18

 N(m)
N(f)

50

 6.3 x 1.8
4.9 x 1.6

 22A50

 DC-18

 GPC-7

50

 3.8 x 1.6

 22K50
 22KF50

 DC-40

 K(m)
K(f)

 50

 4.2 x 0.8
3.5 x 0.8

 22V50
 22VF50

 DC - 50

 V(m)
V(f)

 50

 3.6 x 0.8
2.8 x 0.8

온도 범위: +25°C ±5°C
