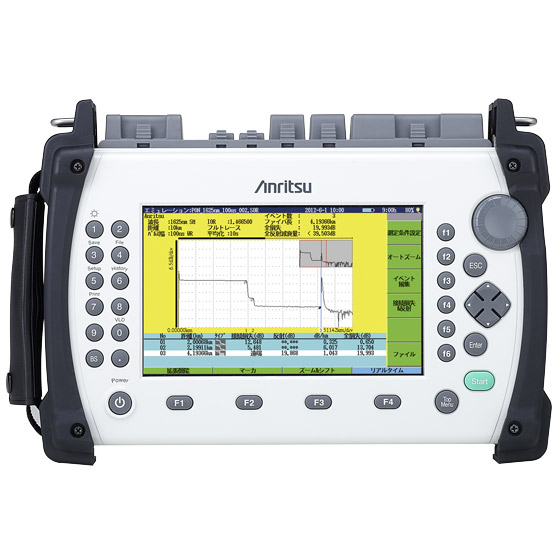

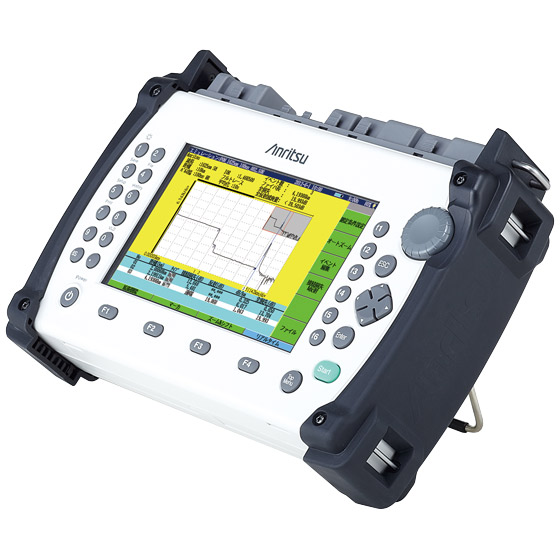

アクセスマスタ(OTDR、光パルス試験器)

MT9082A2
この製品は製造中止となっております。
概要
  • 直射日光下でも見やすい7型ワイドLCD
  • 1日の作業に十分な12時間のバッテリ動作(従来比50%アップ)
  • 光源、光パワーメータ、可視光源を 1台に内蔵したFTTH向けのOTDR
  • 最大35 dBのダイナミックレンジを実現し、100 km以上の光ファイバの測定が可能
  • 0.8 m以下の短デッドゾーンでドロップケーブルなどでの障害切り分けに有効
  • 優れたリアルタイム測定性能、マーカ配置方式による波形解析を実現
  • 遠隔地の繰り返し測定を可能にするスケジュール機能とリモートGUIを採用

アクセスマスタ MT9082A2は、OTDR、光源、光パワーメータ、可視光源、ファイバスコープ接続機能を1台に内蔵したFTTHに適した経済的な価格の測定器です。幹線系の施工/保守からドロップケーブルなどアクセス系の破断点検出まで、幅広い用途に対応しています。屋外での直射日光下でも見やすいLCDディスプレイ(7型ワイドカラー)を標準搭載しています。屋内と屋外どちらの作業環境においても、極めて画面が見やすくなっています。また、従来モデルより50%アップした12時間のバッテリ動作時間を実現しています。

幹線系の施工/保守確認とアクセス系の破断点検出に

光ブロードバンドサービスへの加入者の増加に伴い、FTTHの施工/保守工事の重要性は高まっており、OTDR(光パルス試験器)の必要性は増してきています。MT9082A2は、幹線系の施工/保守時の確認やFTTH工事におけるアクセス系の破断点検出などを容易に行える経済的な価格のOTDRです。

35 dBのダイナミックレンジにより、100 km以上の光ファイバ測定が可能なため、幹線系の施工/保守工事での測定作業が容易に行えます。

アクセス系の工事において障害発生の多くを占めるのは、ドロップケーブルと呼ばれるユーザ宅に最も近い部分での障害です。そのため、FTTHのトラブルシューティングでは、ドロップケーブルの障害箇所をすばやく検出することが求められます。標準搭載の光源/光パワーメータを使った光損失試験に始まり、ドロップケーブルなどイベント間隔の狭い線路においても正確に障害位置の特定ができます。OTDR試験、可視光源で障害箇所を絞り込む目視試験など、障害切り分けの段階に応じて必要な測定機能を1台で提供します。また、FTTHに適した標準搭載の光パワーメータのほか、CATVなどのハイパワー測定に対応したオプションも取り揃えているため、用途に応じた光パワーメータを選択できます。

1台で幹線系の施工/保守時の確認や、今後増加が見込まれるFTTHのアクセス系の破断点検出に対応できるため、低価格で測定器を揃えたい場合に適しています。



マルチモード光ファイバに対応した波長ラインアップとリアルタイム測定モード

近年、光ファイバ線路は、FTTHのような光アクセス網に限らず、CATV、LAN、モバイル通信やデジタル放送に至るさまざまなインフラ網になくてはならないものになっています。さまざまな波長に加えて、シングルモード/マルチモード搭載モデルをラインアップし、さまざまなインフラ網に対応しています。

また、インフラ網の光化とともに、これまで予期しなかった障害が発生するケースも増えています。このような場合には、リアルタイム測定を使用することにより作業の確実性が向上します。MT9082A2のリアルタイム測定モードは、おおよそ0.1 dBの曲げ損失の測定が可能なため、これまで気づかなかった障害箇所の検出率を高めます。

さらに、マーカ操作を配置方式(4点法)、または移動方式(6点法)から選択できます。そのため、これまで使用していたOTDRと違和感のない操作で波形解析を行えます。

マルチモード光ファイバを含めた多彩な波長ラインアップと優れたリアルタイム測定性能、使いやすいマーカ操作を提供することにより、現場でのさまざまな測定要求に対応します。

機能/仕様

■ OTDRと可視光源を同時に使用可能

OTDRで測定しながら、別のポート(可視光源ポート)で可視光源を使用した心線対照、および目視試験を実施できます。OTDRの測定画面のままワンボタンで可視光源のON/OFFの操作ができます。


■ 光源と光パワーメータを用いた光損失試験

MT9082A2のOTDRポートは、心線対照用の安定化光源としても使用できます。この光源に対し、3種類の光パワーメータから用途に応じてオプション選択でき、高精度の損失試験を行えます。MT9082A2は、FTTHのトラブルシューティングにも威力を発揮します。


■ ファイバスコープ接続機能

光コネクタ端面のキズや汚れが原因により、大きな反射や損失が生じたり、コネクタ端面の焼損などの事故につながることがあります。ファイバスコープ(別売)をMT9082A2に接続することにより、ディスプレイ上で局舎内にある通信装置や光ファイバのコネクタ端面のチェックができます。



Opt. 波長*1 被測定ファイバ パルス幅 ダイナミック
レンジ
*2、*3、*8、*9
デッドゾーン
(フレネル反射)*4
デッドゾーン
(後方散乱光)*5
073 1310 nm/1550 nm ±25 nm SMF(ITU-T G.652):
10 μm/125 μm
3、10、20、50、100、200、500 ns、
1、2、4、10、20 μs
39 dB/37.5 dB ≦1 m、
≦0.8 m
(代表値)
≦5 m/5.5 m
055 1310 nm/1550 nm ±25 nm、
1645 nm~1655 nm*6
38.5/37/34.5 dB ≦5/5.5/6.5 m
057 1310/1550/1625 nm
±25 nm
37/35.5/32.5 dB ≦6/6.5/7.5 m
063 1310 nm/1550 nm ±25 nm、
850 nm/1300 nm ±30 nm
SMF:上記に同じ
MMF:62.5 μm/125 μm*7
SMF:
3、10、20、50、100、200、500 ns、
1、2、4、10、20 μs
MMF:
3、10、20、50、100、200、500、1000、2000、4000 ns
(850 nmは、1000、2000、4000 nsを除く)
39 dB/37.5 dB、
29 dB/28 dB
≦1 m、
≦0.8 m
(代表値)
≦5 m/5.5 m、
≦4 m/5 m
(3 m/4 m代表値)
*1:パルス幅:1 µs(Opt.055、057、063、073の1.31 µm/1.55 µm)、100 ns(Opt.063の0.85 µm/1.3 µm)
25°C
*2:パルス幅:20 µs(Opt.055、057、063、073の1.31 µm/1.55 µm)、4 µs(Opt.063の1.3 µm)、500 ns(Opt.063の0.85 µm)
距離レンジ:100 km(Opt.053、055、057、063の1.31 µm/1.55 µm)、25 km(Opt.063の0.85 µm/1.3 µm)
アベレージ:180秒、25°C
*3:ダイナミックレンジ(片道後方散乱光)、SNR=1:口元後方散乱光レベルとの差
*4:パルス幅:3 ns(Opt.055、057、063、073の1.55 µm)
反射減衰量:40 dB、25°C。反射波形のピークから1.5 dB下がったところの幅
*5:パルス幅:10 ns、反射減衰量:55 dB、デビエイション:±0.5 dB、25°C(Opt.055、057、063、073: 850 nm/1300 nmの波長は除く。)
パルス幅:3 ns、反射減衰量:40 dB、デビエイション:±0.5 dB、25°C(Opt.063の0.85 µm/1.3 µm)
*6:尖頭値から20 dB下の波長範囲。尖頭値+15 dBm以下
*7:50 µm/125 µmのMMファイバ接続時は、ダイナミックレンジが約3 dB低下します。
*8:1.65 µmのとき:背景光あり。1.31 µm/1.55 µm、-19 dBm CW光
*9:代表値。保障値は、代表値から1 dB差し引いた値
ソリューション

光ファイバの施工・保守に便利な軽量・小型の FTTH向け測定器
アクセスマスタ MT9082シリーズは、OTDR、光源、光パワーメータ、可視光源、ファイバスコープ接続機能を1台に内蔵した測定器です。
高精度ディスプレイにより屋外作業時の視認性を高めるなど、FTTH工事への使いやすさを追求しました。



光ファイバの繰り返し測定や、多芯ファイバの測定に有効な “計画測定機能”
MT9082シリーズは、設定した時間間隔で繰り返し測定を実施するスケジュール機能を標準搭載しています。アクセスマスタシリーズのスケジュール機能は、繰り返して測定をする必要のある線路において、測定時間間隔を設定することにより、自動で測定を行います。また、あらかじめしきい値を設定することにより、蓄積された履歴データから障害のある時間・測定値を簡単に確認できます。



遠隔地の測定に便利な “リモートGUI” 機能
リモートGUI機能とは、MT9082シリーズ本体とPCをネットワーク接続して、PC上からアクセスマスタを操作する機能です。遠隔で制御できるため、容易に近づけない場所などでは特に便利な機能です。スケジュール機能と組み合わせれば、遠隔地の経時的な変化も容易に確認できます。



OTDR測定のデータ管理を効果的に行うレポート作成ソフトウェア
OTDRでの試験により得られた波形は、レポート作成ソフトウェア MX900000Aのエミュレーション機能を使用して、試験後にPC上で試験時と同様の操作で波形解析を行えます。さらにレポート作成機能を使うことにより、レポートの作成作業を容易にします。
