基地局マスタ (BTSマスタ)

MT8220T
この製品は製造中止となっております。
概要
  • 2ポート ケーブル・アンテナアナライザ 400MHz~6GHz
  • スペクトラムアナライザ 150kHz~7.1GHz
  • パワーメータ 10MHz~7.1GHz
  • アンテナ付 GPSレシーバ
  • バイアスティ
  • 高確度パワーメータ (外部センサーにより 26GHzまで)
  • 地図による妨害波解析
  • チャネルスキャナ
  • ベクトル信号発生器 400MHz~6GHz
  • 信号解析
    • LTE/LTE-A FDD/TDD、W-CDMA/HSPA+、GSM/GPRS/EDGE
      TD-SCDMA/HSPA+
    • CDMA、EV-DO
    • モバイルWiMax、固定WiMax
  • CPRI RF測定
  • BBU エミュレーション
  • eMBMS
  • PIMアラート(easyTest™ スクリプトによる)
  • 標準3年保証(但し、バッテリーは1年保証)

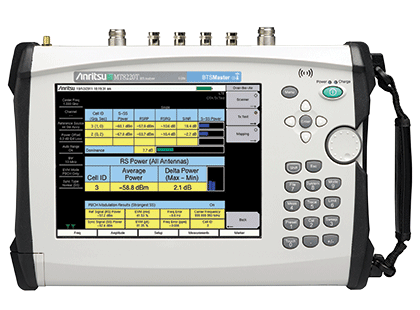

基地局マスタ(BTSマスタ)MT8220Tは、アンリツの第3世代高性能ハンドヘルド基地局アナライザで、2G、3G、WiMax、そして3.9世代の携帯電話ネットワーク用に開発されました。
MT8220Tは、LTE e-NodeB試験用に20MHzの解析帯域幅を持つと共に高コントラストタッチスクリーン、バックライト付キーパットパネルが太陽光の元でも夜間でも装置を容易にします。

MT8220T基地局マスタは、多機能測定器で、高度な知識を持つ無線技術者やRF技術者が正確にすばやく基地局の開局検証、保守、トラブルシューティング、 無線ネットワークインフラの微調整を行うのに最適です。

2G、3G、3.9Gネットワーク用の信号解析機能は、基地局の送信 無線信号のRF品質や変調品質など様々な無線信号の性能を評価することが可能です。 ダウンリンクの空間電波(OTA)品質試験は、各信号解析オプションに含まれ、アクセスが難しいRRH (Remote Radio Head)の送信性能、カバレッジの トラブルシュート、またLTEやTD-LTEにおけるMIMOの動作テストをするのに役立ちます。また、CPRI RF測定オプションによって、CPRIファイバリンクに便利に接続できることでアップリンクの干渉問題について調査できます。また、CPRI RF測定オプションによって、CPRIファイバリンクに便利に接続できることでアップリンクの干渉問題について調査できます。

基地局マスタMT8220Tは、小型で軽量で、バッテリーオペレーションでフィールドエンジニアがどこの基地局でも簡単に使用できます。 5分以下の暖機運転時間なので、バッテリー動作時間を有効に使用できるとともに速やかに測定開始できます。GPS受信機は、標準的な位置情報への変換やアンリツの 妨害波ハンティングソリューションと組み合わせて3点法による妨害波解析も可能にします。

基地局マスタMT8220Tは、重要業績評価指標(KPI)に影響するような通話の断絶、接続不良、通話異常などのときにすばやく問題解決をする一体型測定器です。 ネットワークオペレータや工事事業者にとって、MT8220Tは、ケーブルアンテナアナライザ、MIMOにも対応した完全な信号解析、高性能スペクトラムアナライザ、洗練された妨害波解析まで 全てを備えたタッチスクリーンで大変使いやすいハンドヘルドタイプの測定器です。


標準機能と規格

ケーブル・アンテナアナライザ

  • 400MHz~6GHz
  • 測定項目: リターンロス、VSWR、ケーブルロス、障害位置検出、位相(1、2ポート)、利得
  • 2ポート利得測定 不確かさ: <0.45dB
  • 2ポートダイナミックレンジ: >100dB (代表値 110dB)、 (400MHz~2800MHz)
  • RF妨害波耐性: +17dBm (チャネル)、+10dBm (周波数)
  • 校正: OSL および FlexCal™

スペクトラムアナライザ

  • 150kHz~7.1GHz
  • 測定機能: 占有帯域幅、チャネルパワー、ACPR、C/I、電界強度、スペクトラルエミッション
  • ダイナミックレンジ: >95 dB (1Hz RBW)
  • 表示平均雑音レベル: -163 dBm (1Hz RBW)
  • 位相雑音: -100 dBc/Hz @ 10kHz offset
  • 周波数精度: ±25ppb (GPS On時)
  • 掃引モード: Fast、Performance、No FFT、Burst Detect™

パワーモニタ

  • 10MHz~7.1GHz

GPS 受信機

  • 2000-1760-R パッシブアンテナ付き

3年保障

アプリケーション

ケーブル・アンテナアナライザ測定

  • VSWR、リターンロス、ケーブルロス、障害位置(DTF) - リターンロス、DTF-VSWR、1/2-port 位相、2-ポートゲイン、スミスチャート



スペクトラムアナライザ測定

  • 電界強度、占有帯域幅、チャネルパワー、ACPR、AM/FM/SSB 復調、C/I、ゲートスイープ



妨害波解析

  • スペクトログラム、信号強度メータ、受信信号強度 (RSSI)、インターフェアレンスマッピング



チャネルスキャナ機能

  • 周波数かチャネル番号を20チャネル同時スキャン、GPSタグ付で自動保存



ベクトル信号発生器機能

  • 10MHz帯域幅までの2変調トーンおよびノイズを発生
  • 基地局の受信感度チェック、隣接チャネル選択性調整、ブロッキング、 相互変調削減



信号品質解析測定

  • RF 品質測定、変調品質測定、空間電波(OTA)測定、合否測定
  • 2G/3G/3.9G 対応



CPRI RF測定

  • CPRIリンクに関するRFスペクトルとスペクトログラム測定
  • アップリンク干渉分析
  • レイヤ2アラーム
  • 光パワー
  • SFPデータ



BBU エミュレーション

  • 初期化:RRH 情報
  • SFP データまたは、RRH
  • VSWR/リターンロス
  • スペクトラム - Uplink
  • Layer 2 Alarms - Status Lights



eMBMS(LTE 5 MHz/10 MHz のみ)

  • Cell ID
  • RSRP
オプション
オプション 品名
  MT8220T-0010 内蔵バイアスティ、TMA(Tower Mounted Amplifiers)への電源供給用
High-Accuracy-Power-Meter-icon.jpg MT8220T-0019 高精度パワーメータとの接続機能 (別途USBパワーセンサが必要)
MT8220T-0025 妨害波解析機能
MT8220T-0027 チャネルスキャナ機能
Spectrum-Analyzer-icon.jpg MT8220T-0024 I/Q 波形キャプチャ機能
MT8220T-0089 ゼロスパンIF出力 (30MHz IF 帯域幅)
MT8220T-0090 ゲートスイープ機能
MT8220T-0431 カバレッジマッピング
Vector-Signal-Generator-icon.jpg MT8220T-0023 ベクトル信号発生機能
MT8220T-0751 CPRI RF 測定機能(2 SFP Port)
GSM-EDGE-Analyzer-icon.jpg MT8220T-0880 GSM/GPRS/EDGE 測定機能
W-CDMA-Analyzer-icon.jpg MT8220T-0881 W-CDMA/HSPA+ 測定機能
TD-SCDMA-Analyzer-icon.jpg MT8220T-0882 TD-SCDMA/HSPA+ 測定機能
MT8220T-0883 LTE/LTE-A FDD/TDD 測定機能
CDMA-Analyzer-icon.jpg MT8220T-0884 CDMA/EV-DO 測定機能
MT8220T-0885 WiMAX Fixed/Mobile 測定機能
校正証明 MT8220T-0099 プレミアム校正証明書 (データ付)
保障延長 MT8220T-ES510 5年保障サービス (修理)
VSG波形

ベクトル信号発生機能(Option 23)に使用可能な波形ファイルr

波形の詳細とダウンロードはこちらから

LTE DL 10 MHz 2 Cell ID Signals
LTE DL 10 MHz MIMO TX Diversity
LTE DL 10 MHz MIMO with No Sync Signal on TX1
LTE DL 10 MHz QPSK
LTE DL 10 MHz Test Model 3.2
LTE DL 10 MHz with No Sync Signal
TD-LTE DL 10 MHz Test Model 3.3
