シグナリングテスタ(基地局シミュレータ) MD8475A

シグナリングテスタ(基地局シミュレータ)

MD8475A
この製品は製造中止となっております。
概要
  • マルチ通信方式に対応
    LTE(2x2 MIMO)、LTE-Advanced(2CA、3CA*1)、W-CDMA/HSPA/HSPA Evolution/DC-HSDPA、GSM/GPRS/EGPRS、CDMA2000 1X/1xEV-DO Rev. A、TD-SCDMA/TD-HSPA
  • ユーザインタフェース 「SmartStudio」 による試験条件設定、およびサービス・通信機能試験を実現
  • CSCFサーバ機能を搭載。VoLTEなどのIMSサービスをSmartStudioで試験可能
    • 内蔵しているCSCFサーバを使用した簡易試験モード
    • 任意のSIPシーケンスを作成しての異常試験など、複雑な設定環境もサポートするScriptモード
  • 最大DL 300 Mbps、UL 50 MbpsのLTEデータスループットを実現
  • 1台でW-CDMA/DC-HSDPA 43.2 Mbpsをサポート
  • Inter-RAT Cell Reselection、Redirection、Cell Change、CS Fallbackなどの2 セル環境を1台で提供
  • LTE/W-CDMAからWLAN(無線LAN)へのオフロード試験に対応
  • SmartStudio Managerにより試験を自動化。24時間の連続試験が可能
    • AndroidスマートフォンもMD8475Aと同時に自動制御が可能
    • 180以上のサンプルシーケンスを用意してあり、セットアップ後すぐに試験が可能  UPDATED
  • eCall/ERA-GLONASSテストに対応

     *1:別途MD8430A シグナリングテスタが必要です

シグナリングテスタ MD8475Aは、LTE、LTE-Advanced、W-CDMA/HSPA/HSPA Evolution/DC-HSDPA、GSM/GPRS/EGPRS、CDMA2000 1X/1xEV-DO Rev. A、TD-SCDMA/TD-HSPAに対応し、スマートフォンをはじめとするLTE対応マルチシステム端末のサービス・通信機能試験を1台で実現するコストパフォーマンスに優れた基地局シミュレータです。



簡単なGUI設定により複雑なテストケース作成が不要
MD8475Aは、SmartStudio MX847570Aを使用して、スマートフォンのテスト環境を簡単に構築できるGUIを採用した基地局シミュレータです。GUIの操作により周波数の変更や規制状態などの各種パラメータ設定や、実網では試験ができないReject試験の設定などがボタン一つで実行でき、試験が簡単に行えるようになっています。テストケースの作成や、シグナリングプロトコル知識が不要のため、スマートフォンの機能、性能のテストに集中できます。
  MD8475A_Screen01-3

端末の多様な試験に対応
MD8475Aは、マルチシステムLTE端末の最大スループット評価や、VoLTE、RCSの試験が行えます。ETWSやCMASなど実網で試験できないアプリケーション試験、2セル環境によるCS Fallbackやセル切り替え時の接続試験、ローミング試験など、GUI「SmartStudio」を使うことにより簡単に試験が行えます。消費電流試験やWLAN(無線LAN)へのオフロード試験など、新しいサービスや試験にも対応しています。また、外部PCからSmartStudioを自動制御するためのテストツールおよびテストシーケンスも提供しており、試験条件を簡単に設定できるため、試験環境構築に関わる作業工数を削減できます。

MD8475A_Icon01   隣接する2つの基地局の設定を変化させ、携帯端末が正しく動作するかを検証

MD8475A_Icon04   バッテリ消費時間を測定するためのさまざまな環境をシミュレート

MD8475A_Icon02   実際の環境では試験を行いにくい、緊急発信や地震警報などを任意に通知

MD8475A_Icon05   基地局の設定を変更してスループットを評価。また、SIPサーバシミュレート機能を装備

MD8475A_Icon03   携帯端末の基本機能である音声通話やLTE規格で始められたVoLTE音声通話の試験

MD8475A_Icon06   トラフィックをWLANに分散するためのポリシー配信サーバや専用ゲートウェイをシミュレート



自動試験環境:SmartStudio Manager MX847503A
MX847503Aは、テストシーケンスとして編集するソフトウェアと作成したテストシーケンスを自動で実行することができる連続実行ソフトウェアで構成されています。SmartStudio MX847570Aで行うマニュアル試験を自動化できます。自動化することにより、動作検証を無人で行うことができ、評価がより効率的に行えます。また、連続実行の結果に伴うPass/Failの判定をレポート形式で出力できます。

fig01-J
テストシーケンス編集画面
  screens02
テストシーケンス連続実行画面
  screens03
テストシーケンス連続実行結果の表示


*: システムの組み合わせにより、オプションが必要となります。

テストシーケンス一覧
カタログ

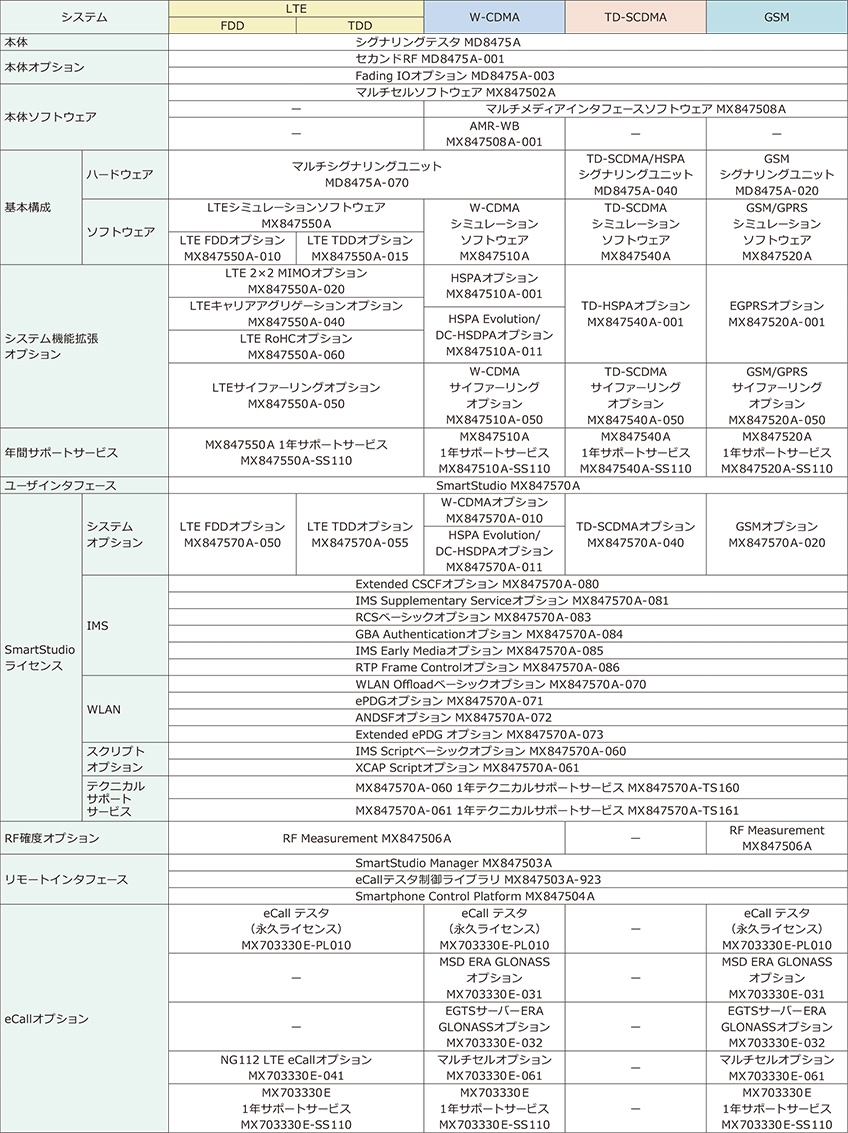

SmartStudio システム構成
smartstudiosystemconfiguration-j
