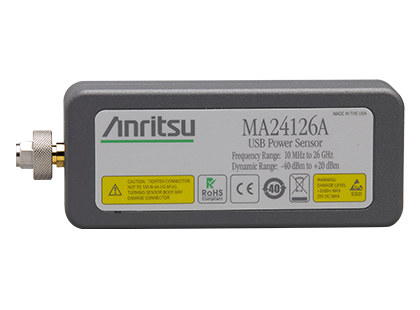

Microwave USB Power Sensor MA24126A

マイクロ波 USB パワーセンサ

MA24126A
この製品は製造中止となっております。
概要
  • 広い周波数範囲 (10 MHz~26 GHz)
  • 真の実効値 (RMS)測定
  • NISTにトレーサブルな校正
  • アンリツハンドヘルド製品に接続可能
  • 外部トリガ機能 (PCとの接続時)
  • 高耐電力 (+33 dBm)
  • 1mWの校正が不要
  • フィールドでの耐久性向上のためのシリコン製プロテクトカバー
  • ワールドワイドの校正・修理センター


MA24126A パワーセンサは、10MHzから26GHzまでの周波数範囲をカバーし、60dB以上のダイナミックレンジで、正確な平均電力測定を提供するように設計されています。 これは、全周波数とダイナミックレンジにおいて真の実効値 (サーマルセンサと同等)測定を提供するデュアルパスアーキテクチャを採用し、最高26GHzまでのCW波、マルチトーン、ディジタル変調信号の非常に正確な平均電力測定を可能にします。センサは、周期波形や非周期波形のバーストパワー測定のみならず、TDMA 波形の個々のスロットパワー測定を容易にする内部・外部トリガ機能を備えています。

無料のソフトウェアアプリケーションであるPowerXpert™を介して、PC でセンサをコントロールすることができます。これらのセンサは、アンリツのスペクトラムマスタ、BTSマスタ、VNAマスタ、MS271xB マイクロ波スペクトラムアナライザ等と接続性があります。 センサは、オプションのソフトウェア、高精度パワーメータ接続機能 (オプション19)付きのこれらの機器にUSB A/micro-B ケーブルを介して容易に接続できます。

規格
  形名   MA24126A
  周波数範囲   10MHz~26GHz
  ダイナミックレンジ   -40dBm~+20dBm
  SWR   <1.17、10MHz~150MHz
  <1.12、150MHz~2GHz
  <1.22、2GHz~12GHz
  <1.25、12GHz~18GHz
  <1.35、18GHz~26GHz
  直線性   <4%
  RF コネクタ   K (m)

*: 測定での直線性の誤差は、26GHzのCW信号での理想的サーマルセンサ測定を基準とする。
