パルスセンサ

MA2411B
この製品は製造中止となっております。
概要

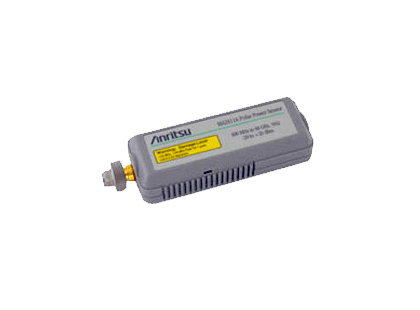

MA2411B パルスセンサは、ML2480 および ML2490 シリーズのパワーメータ用のセンサです。MA2411B は、パルス解析やピーク、クレストファクタ、平均電力、立ち上がり/立ち下り時間、最大/最小電力、広帯域信号の統計的測定に使用することが出来ます。

  • パルスレーダと通信信号の測定に最適
  • 50MHz のビデオ分解能
  • 40GHz までの高い測定周波数範囲
  • 立ち上がり時間: 8ns
規格
 パルスセンサ
  形名   MA2411B
  周波数範囲   300MHz~40GHz
  ダイナミックレンジ   -20~+20dBm
  SWR   <1.15; 0.3~2.5GHz
  <1.35; 2.5~26GHz
  <1.50; 26~40GHz
  立ち上がり時間 (※1)   <8ns
  センサ直線性   <4.5% 0.3~18GHz
  <7% 18~40GHz
  RF コネクタ (※2)   K (m)

          (※1) 10dBm、室温、ML249x パワーメータ
          (※2) MA24xx シリーズのセンサは、六角結合ナットを業界標準のトルクレンチでつけることにより、RFコネクタに接続出来ます。
