 G3-PLCプロトコルモニタセット CE7054A

G3-PLCプロトコルモニタセット

CE7054A
この製品は製造中止となっております。
概要
G3-PLC プロトコル モニタ セット CE7054Aは、ITU-T G.9903(G3-PLC仕様)お よびTTC JJ-300.11(ECHONET Lite向けホームネットワーク通信インタフェース) に準拠した電力線通信をモニタすることが可能です。G3-PLC L3/L4相互接続試験の実施時に装置間のパケットをリアルタイムにモニタしプロトコル解析を実現します。
  • G3-PLCプロトコル試験モニタ機能

  • G3-PLC L3/L4 相互接続試験実施要領に基づいた試験のモニタを実施できます。

  • プロトコル解析機能

  • G3-PLCデバイスの通信をリアルタイムにプロトコル解析が可能です。 実際に送信された信号をリアルタイムで解析することにより、MAC、6LowPAN、IPv6、UDPなどの上位レイヤをスピーディーに検証、評価ができます。

  • モニタ結果保存機能

  • モニタ結果を保存できます。 保存したファイルは、Wiresharkを使用して内容の確認ができます。

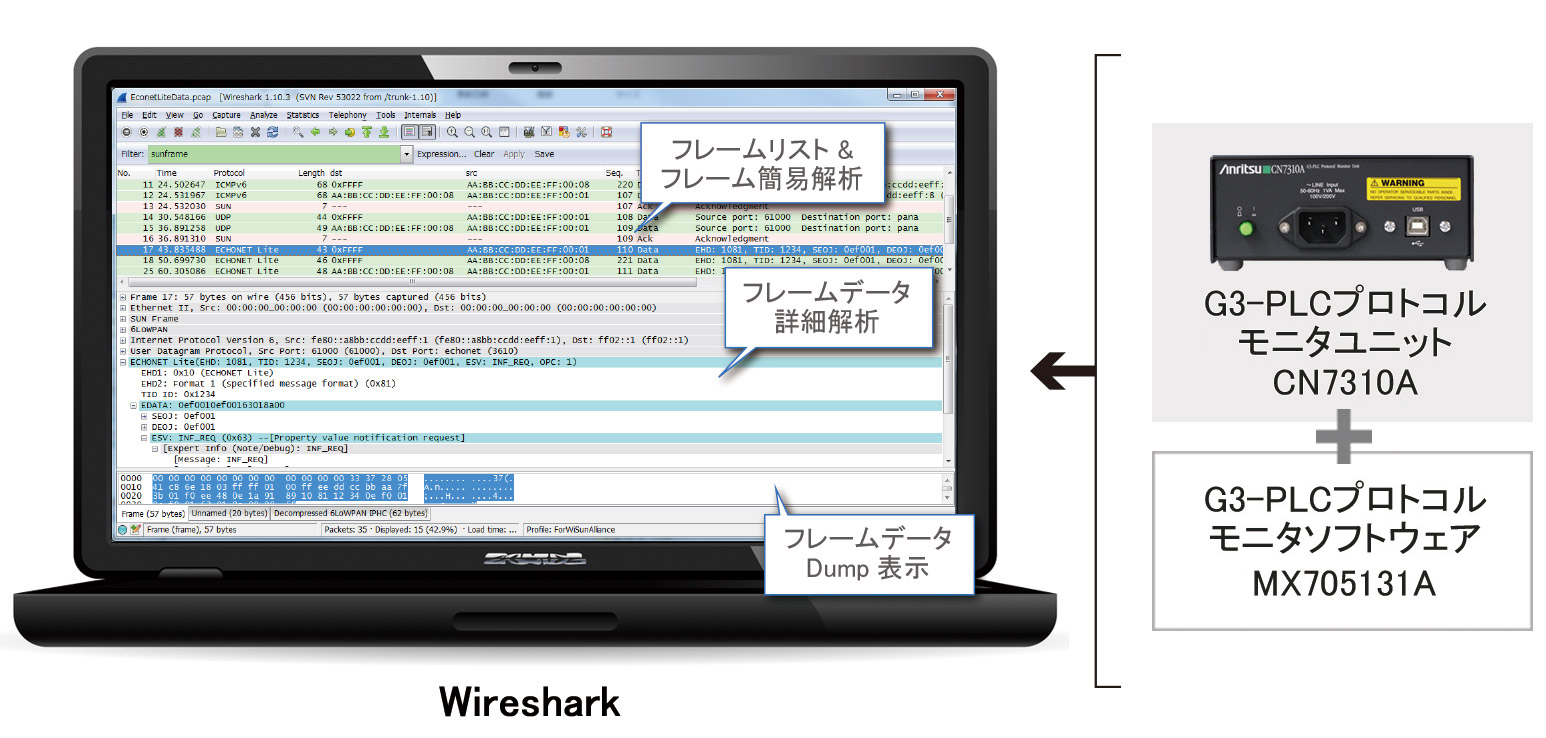

プロトコルモニタセットとWireshark®を使用したリアルタイム解析

  • 参照規格

  • G3-PLCプロトコル試験モニタ機能
    ITU-T G.9903およびTTC JJ-300.11のG3-PLC規格に対応

  • 構成例
  • CE7054A  G3-PLCプロトコルモニタセット
      MX705131A    G3-PLC プロトコルモニタソフトウェア
      CN7310A    G3-PLC プロトコルモニタユニット
  • G3-PLCプロトコルモニタユニットとWiresharkによるリアルタイム解析
    TTC JJ-300.11のG3-PLC規格に沿ったDissector(翻訳辞書)により、Wiresharkが持つ豊富な機能を使用したプロトコル解析リアルタイムに実現
  • スピーディーな上位レイヤ評価が可能
    実際に送信された信号をリアルタイムに解析することにより、MAC、6LowPAN、IPv6、UDPなど上位レイヤのスピーディーな検証、評価が可能
仕様

項目 規格
最少受信感度 -80 dBm(typ.)(DQPSK)
周波数 10 kHz~450 kHz
対応規格 ARIB STD-T84 電力線搬送通信設備
対応電力線電圧 AC100 V / AC200 V
電力供給 ACアダプタにより外部給電(定格5 V / 3A)
インタフェース LINE Input: IEC60320 C14 インレット PLC用AC100V/200Vケーブル接続 *2、*3
USB : USB(B) コネクタ
寸法・質量 140(W)× 61(H)× 253(D)mm (突起物は除く)
≤1 kg
湿度範囲 動作時: +15~+35°C、45~85% (結露しないこと)
保管時: 0~+60°C、20~85% (結露しないこと)
*1:付属のケーブルは、AC100V専用です
*2:商用電源には、接続しないでください
