G3-PLCプロトコルテストセット CE7053A

G3-PLCプロトコルテストセット

CE7053A
この製品は製造中止となっております。
概要
G3-PLCプロトコルテストセット CE7053Aは、G3-PLCプロトコルテストユニットを使用し、G3-PLC L3/L4相互接続試験実施要領に基づいた試験を自動化するテストシステムです。 G3-PLCプロトコルモニタセット CE7054Aと併用することにより試験中のプロトコルをモニタできます。
  • G3-PLCプロトコル試験機能
    G3-PLC L3/L4 相互接続試験実施要領に基づいた試験を実施できます。

  • 自動測定機能
    制御PC上のソフトウェアにて、試験内容、手順を記述したスクリプトファイル(試験手順シナリオおよび通信手順シナリオ)を用意することにより、通信機能の複雑な制御を自動化し、簡易な試験操作を実現しています。複数試験項目の連続実行により、試験時間を短縮できます。

  • プロトコル解析機能*1
    G3-PLCデバイスの通信プロトコルをリアルタイムに解析が可能です。
    実際に送信された信号をリアルタイムで解析することにより、MAC、6LowPAN、IPv6、UDPなど上位レイヤのスピーディーな検証、評価が可能になります。

  • 出力データ管理機能
    実行する試験ごとの合否判定と全試験項目の測定データ、シーケンスをHTMLログおよExcel形式で報告書として出力ができ、簡単にデータとして管理することが可能です。

    *1:プロトコル解析には、別途G3-PLCプロトコルモニタセット(CE7054A)が必要です

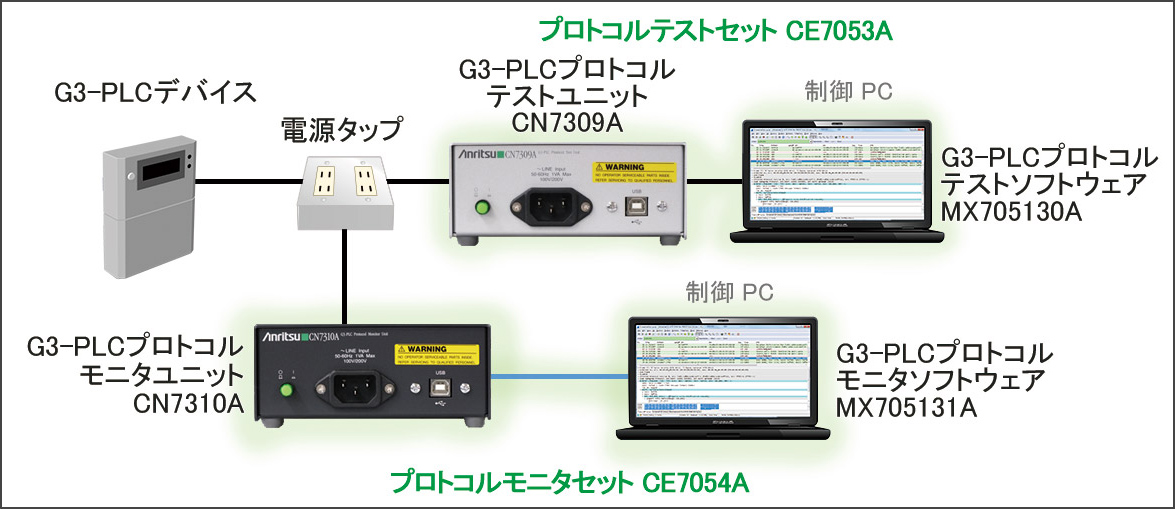

    G3-PLCプロトコルテストセット CE7053A/G3-PLCプロトコルモニタセット CE7054A接続例
    CE7053A G3-PLCプロトコルテストセット/CE7054A G3-PLCプロトコルモニタセット接続例


  • 参照規格
    HATS制定規格:
       「G3-PLC L3/L4 相互接続試験実施要領 ANNEX(HATS-M-107.1-V1.1)」に対応
          2.1 ICMPv6 Echo Request and Reply
          2.2 Reception of ICMPv6 Error Message
          2.3 Transmission of ICMPv6 Error Messages
          2.4UDP transmission and reception
       「G3-PLC L3/L4 相互接続試験実施要領(HATS-M-107-V1.1)」に対応
          4-8-1. ICMPv6 Informational Message相互接続試験
          4-8-2. Unicast相互接続試験
          4-8-3. Multicast相互接続試験

  • 構成例
    CE7053A  G3-PLCプロトコルテストセット
      MX705130A   G3-PLC プロトコルテストソフトウェア
        MX705130A-001     G3-PLC L3/L4 テストシナリオパッケージオプション
        MX705130A-002     ECHONET Lite認定支援シナリオパッケージオプション
      CN7309A   G3-PLC プロトコルテストユニット
  • G3-PLC仕様(ITU-T G.9903)およびTTCJJ-300.11(ECHONET Lite向けホームネットワーク通信インタフェース)に準拠した試験の実施
  • G3-PLC機器を利用する通信モジュールなどの製品に対し、第三者としてメーカー間の相互接続を確認するための対向器として最適
仕様

項目 規格
送信出力 ≤60 mW以下 *1(CW)
最少受信感度 -80 dBm(typ.)(DQPSK)
周波数範囲 10 kHz~450 kHz
対応規格 ARIB STD-T84 電力線搬送通信設備
対応電力線電圧 AC100 V / AC200 V
電力供給 ACアダプタにより外部給電(定格5 V / 3A)
インタフェース LINE Input: IEC60320 C14 インレット PLC用AC100V/200Vケーブル接続 *2、*3
USB : USB(B) コネクタ
寸法・質量 140(W)× 61(H)× 253(D)mm (突起物は除く)
≤1 kg
湿度範囲 動作時: +15~+35°C、45~85% (結露しないこと)
保管時: 0~+60°C、20~85% (結露しないこと)
*1:CN7310A G3-PLCプロトコル モニタユニットは送信機能無
*2:付属のケーブルは、AC100V専用です
*3:商用電源には、接続しないでください
