 Wi-SUNプロトコルモニタセット CE7052A

Wi-SUNプロトコルモニタセット

CE7052A
この製品は製造中止となっております。
概要
  • プロトコルモニタユニットとプロトコルモニタソフトウェアを使用して、Wi-SUNデバイス間の通信トラフィックをリアルタイムにプロトコル解析可能
  • Wi-SUN Alliance規格に準拠したプロトコルをリアルタイムに解析することにより、Wi-SUNデバイス間の検証、評価を効率的に実施可能
Wi-SUNプロトコルモニタセット CE7052Aは、プロトコルモニタユニットでリアルタイムに通信データを取り出し、Wireshark®を利用し通信データを専用のDissector(翻訳辞書)で解析します。Wireshark®は、多くのプロトコルを標準サポートしたプロトコル解析の業界標準ツールで、豊富な機能を用いて、リアルタイムにプロトコル解析を実現します。
  • Wi-SUNデバイスの無線信号をリアルタイムにプロトコル解析
    • Wi-SUNプロトコルモニタユニット と Wireshark®を使用したリアルタイム解析
    TCC JJ-300.10のWi-SUN Alliance規格に従ったDissector(翻訳辞書)により、Wireshark®が持つ豊富な機能を用いたリアルタイムなプロトコル解析を実現
    • スピーディーな上位レイヤ評価が可能
    実際に送信された信号をリアルタイムに解析することにより、MAC、6LowPAN、IPv6、UDPなど上位レイヤのスピーディーな検証、評価が可能

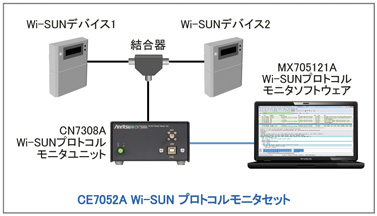

    Wi-SUNプロトコルモニタ接続例

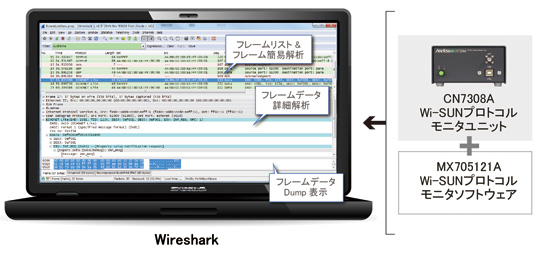

    プロトコルモニタユニットとWiresharkを使用したリアルタイム解析

  • 参照規格
    Wi-SUN Alliance:
       MAC Conformance Test Suite Specification for ECHONET Lite
          Section Test Items
          7.1 ED Scan
          7.2 Active Scan with EBR command
          7.3 Command Frame Reception
          7.4 Data transmission
          7.5 Data Reception
          7.6 Security
       Wi-SUN ECHONET Profile Interface Conformance Test Suite Specification
          Section Test Items
          6.2 Adaptation layer Test Cases
          6.3 Network layer Test Cases
          6.4 Security configuration Test Cases

  • 構成例
     CE7052A  Wi-SUN プロトコルモニタセット
         CN7308A      Wi-SUNプロトコルモニタユニット
         MX705121A      Wi-SUNプロトコルモニタソフトウェア

                —      RFケーブル
         MP654A      結合器
         43KB-20      減衰器(オプション)
         MN65A      プログラマブル減衰器(オプション)
仕様
項目 規格
周波数 920.7 MHz~922.1 MHz、922.5 MHz~927.9 MHz
RF入出力コネクタ SMA-J、50Ω
通信方式 単向通信方式、単信方式、複信方式、半複信方式、または同報通信方式
伝送内容 主にテレメータ用、テレコントロール用、およびデータ伝送用のための信号
受信感度 -94 dBm(typ.)(GFSK、100 kbps, Packet Error Rate)
対応規格 ARIB STD-T108準拠、Wi-SUN ECHONET Profile準拠
信号伝送速度 100 kbps(NRZ)、50 kbps*1
電源 USBバスパワー
電源電圧 DC5.0 V
消費電流 ≦500 mA
インタフェースコネクタ USB(B)コネクタ
寸法 110(W)× 61(H)× 173(D)mm (突起物は除く)
質量 ≦1 kg
動作温湿度範囲 +15~+35°C、45~85% (ただし結露しないこと)
保管温湿度範囲 0~+60°C、20~85% (ただし結露しないこと)
             *1:バージョンアップ版(10月末リリース、無償アップデート)にて対応
