Wi-SUNプロトコルテストセット CE7051A

Wi-SUNプロトコルテストセット

CE7051A
この製品は製造中止となっております。
概要
Wi-SUNプロトコルテストセット CE7051Aは、Wi-SUN Alliance規定に基づき、MAC層およびECHONET Profile Interface層のプロトコル試験を行えます。
各試験項目のシナリオを実行することにより、試験を実現します。
CE7051Aは、Wi-SUN Logo認証所様向けシステムの機能を継承しつつ、プロトコル試験や開発中製品の対向機として使いやすいコンパクトな構成です。
  • Wi-SUNプロトコル規格試験機能
    Wi-SUN規格「Wi-SUN MAC Conformance Test Suite Specification for Echonet Lite(1v04)」および「Wi-SUN Echonet Profile Interface Conformance Test Suite Specification(1v06)」に基づいた試験を実施

  • 自動測定機能
    制御PC上のソフトウェアにて、試験内容、手順を記述したスクリプトファイル(試験手順シナリオおよび通信手順シナリオ)を用意することにより、通信機能の複雑な制御を自動化し、簡易な試験操作を実現。複数試験項目の連続実行により、試験時間を短縮可能

  • プロトコル解析機能
    Wi-SUNデバイスの通信プロトコルをリアルタイムに解析可能。実際に送信された信号をリアルタイムで解析することにより、MAC、6LowPAN、IPv6、UDPなど上位レイヤのスピーディーな検証、評価が可能

  • 出力データ管理機能
    試験実行の測定結果をExcel形式のファイルに出力。全試験項目の測定データ、シーケンスを報告書として確認でき、報告書には、試験実行結果として合否判定を出力可能。試験実行ごとに、測定結果を報告書としてデータ管理可能

  • 参照規格
    Wi-SUN Alliance:
       MAC Conformance Test Suite Specification for ECHONET Lite
          Section Test Items
          7.1 ED Scan
          7.2 Active Scan with EBR command
          7.3 Command Frame Reception
          7.4 Data transmission
          7.5 Data Reception
          7.6 Security
       Wi-SUN ECHONET Profile Interface Conformance Test Suite Specification
          Section Test Items
          6.2 Adaptation layer Test Cases
          6.3 Network layer Test Cases
          6.4 Security configuration Test Cases

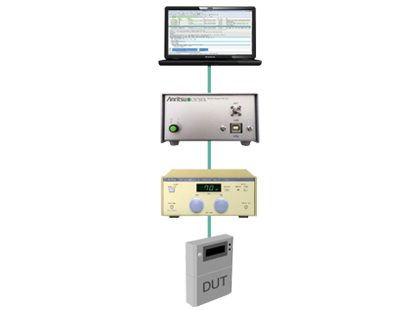

  • 構成例
     CE7051A  Wi-SUN プロトコルテストセット
         MX705120A      Wi-SUN プロトコルテストソフトウェア
            MX705120A-001         MAC Conformance Testオプション
            MX705120A-002         ECHONET Interface Conformance Testオプション
                —      ケーブル/応用部品
         MN65A      プログラマブル減衰器
         CN7307A      Wi-SUN プロトコルテストユニット

         MX705120A-003      ECHONET Lite認定支援シナリオパッケージオプション
  • Wi-SUN ECHONET Profile Interface Conformance Test Suite SpecificationおよびWi-SUN MAC Conformance Test Suite Specification for ECHONET Liteの認証試験に準拠したMACレイヤ、ネットワークレイヤ、トランスポートレイヤとECHONET Lite Interfaceの性能試験を実施
  • 各試験項目は、シナリオで記述しており、被試験対象端末(DUT)の制御を除き自動測定が可能
  • Wi-SUN Logo認証所様向けシステムとその機能を継承しつつ、容易にWi-SUN認証試験を実行できる試験環境を提供
仕様
項目 規格
周波数 920.7 MHz~922.1 MHz、922.5 MHz~927.9 MHz
RF入出力コネクタ SMA-J、50Ω
通信方式 単向通信方式、単信方式、複信方式、半複信方式、または同報通信方式
伝送内容 主にテレメータ用、テレコントロール用、およびデータ伝送用のための信号
空中線電力 0.03 mW(-15 dBm)~10 mW(10 dBm)
受信感度 -94 dBm(typ.)(GFSK、100 kbps、Packet Error Rate)
対応規格 ARIB STD-T108準拠、Wi-SUN ECHONET Profile準拠
信号伝送速度 100 kbps(NRZ)、50 kbps*1
電源 USBバスパワー
電源電圧 DC5.0 V
消費電流 ≦500 mA
インタフェースコネクタ USB(B)コネクタ
寸法 110(W)× 61(H)× 173(D)mm (突起物は除く)
質量 ≦1 kg
動作温湿度範囲 +15~+35°C、45~85% (ただし結露しないこと)
保管温湿度範囲 0~+60°C、20~85% (ただし結露しないこと)
             *1:バージョンアップ版(10月末リリース、無償アップデート)にて対応
